本設備是針對貴公司噴砂工件的噴砂加工要求而設計制作的專用噴砂設備。具有加工效率高，操作簡單，節約能耗，環保無污染，噴砂加工后的產品表面清潔、無粘附雜物等特點，特別是自動噴砂設備避免了手工噴砂效果不勻、存在色差、難以質量等問題。

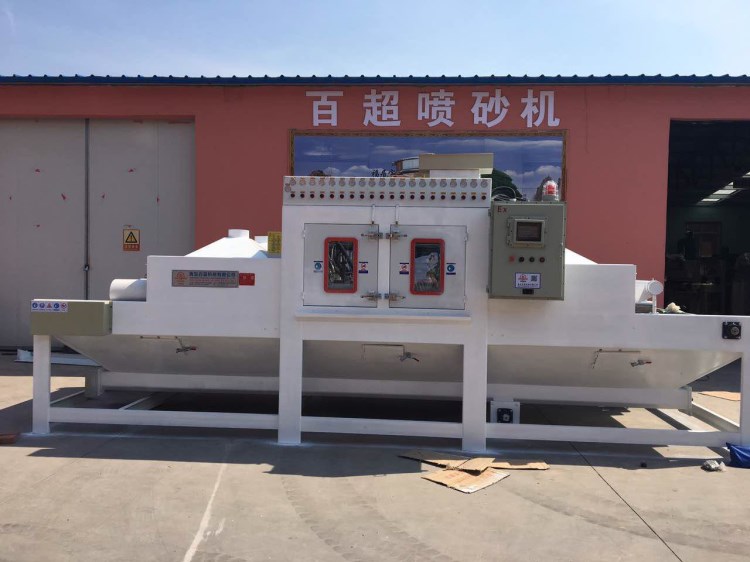

本設備為密閉內循環艙式噴砂機，滾軸采用變頻調速減速機驅動旋轉。配置的：沙塵旋風分離器，可實現磨料與粉塵的有效分離，產品加工的，同時較大限度節省磨料的消耗，獨立的抽風除塵系統，能有效地清理室體散布的粉塵，防止粉塵污染。

本套設備主要由主機、提升機構、輸送系統、旋風分離器、除塵系統、電氣系統、空氣壓縮機(用戶自備)組成。

噴砂介質：合適的磨料。

工件噴砂要求：外表面噴砂。

加工類型：本機適用于外表面噴砂處理。

加工效率：用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，然后砂料隨壓縮空氣氣流由噴嘴高速噴射到工件表面，達到噴砂清理的目的。本機設計20支槍，每4支槍分一組。噴槍可任意擺動，能調節速度及出砂量，

設計標準：

JB／T8355—2008 拋噴砂設備通用技術條件

GB/T8923-2008 涂裝前鋼材表面銹蝕等級及除銹等級

GB16297－2008 大氣污染物綜合排放標準

GB／T5226.1－1996 工業機械電氣設備部分：通用技術條件

GBZ 1－2002 工業企業衛生標準

GB12348－2008 工業企業廠界噪聲標準

二、工作流程：

工人只操作控制系統和裝卸工件，工件表面噴砂由機器自動完成。

加工如下（PLC工作流程）：工人只操作控制系統和裝卸工件，工件表面噴砂由機器自動完成。

加工順序如下：

1、噴砂時，工人將工件放在噴砂機輸送皮帶上(小型、較輕工件，客戶需自備夾具)。

2、輸送皮帶帶動工件至噴砂艙，噴槍按所需方位對工件進行自動噴砂。

3、加工好的工件隨即進入吹凈艙，吹凈槍將殘留在工件上的砂塵吸凈，再?gòu)膫鲃?dòng)裝置另一端輸出。

4、工人從輸出端卸下工件。

5、本機采用連續加工方式

三、本機特點：

1、操作簡單，效率較高，可根據不同的工藝要求更換不同粒度的砂料，砂料自動循環使用，節約成本。

2、工件輸送速度根據工件的工藝參數可無級調速，達到滿意的噴砂效果。

3、工件自動進入噴砂區按要求噴砂，噴砂時間可由噴砂效果按需設定。

4、噴槍采用角度擺動方式，并可微調各種噴射角度，以達到良好的加工效果。

5、砂料采用螺旋 提升輸送方式，可以砂料的循環利用。

6、配置有濾心式除塵器，能將工作中產生的粉塵清除。

1、主機外殼：

采用3.0mm-12mm厚鋼板焊接而成，表面噴漆。在進料、出料端設有護罩及橡膠皮防止灰塵外逸，機艙下部有過濾網防止大的雜物和工件掉入砂料中。在吸凈艙內設有吹凈氣槍吹凈殘留在工件上的砂塵。噴砂機主機上設有觀察視窗，可以觀察整個加工過程，隨時處理突發情況。

噴砂區尺寸： 2200mm(長)
