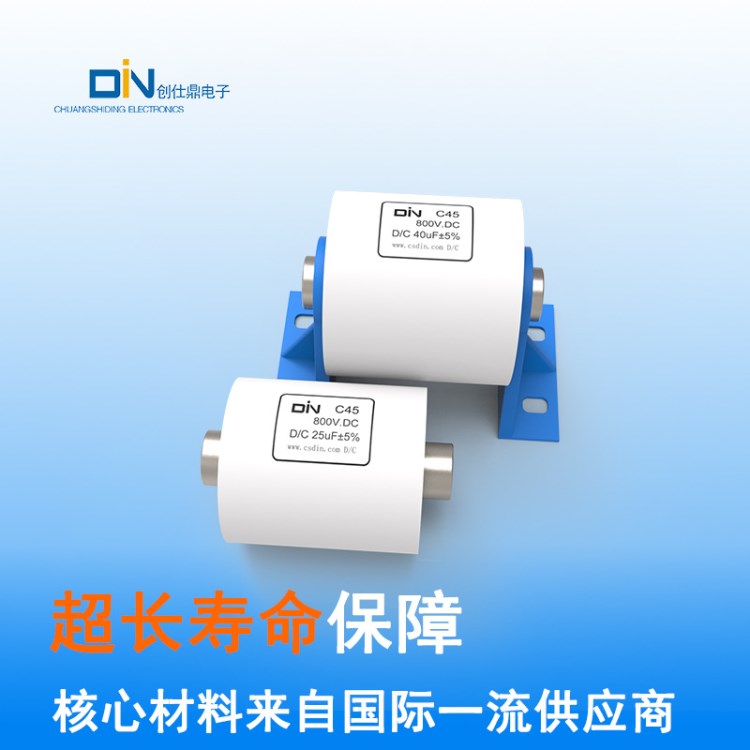

█特點 |
| █Features |
●邁拉膠帶封裝，環氧樹脂灌封 |
| ●Mylar tape package, Sealed with epoxy resin |
●高脈沖電流，高dv/dt承受能力 |
| ●High pulse Current，High dv/dt |
●等效串聯電阻小，自感小 |
| ●Low ESR&Low ESL |
●高頻大電流承受能力 |
| ●High-frequency current capacity |
█主要用途 |
| █Typical application |
●高性能直流濾波或DC-Link應用場合(如：變頻器、工業和高端電源、太陽能逆變器等) |
| ●DC-Link and coupling/filtering for Inverter, Industrial and high-end power supplies and Solar inverters |
■技術參數Technical Specifications
項目Items | 性能要求Characteristics | ||
引用標準/Reference standards | GB/T 17702 IEC 61071 | ||
容量范圍/Capacitance | 10μF ~100μF | ||
額定電壓/Rated Voltage | 350V.DC～1100V.DC | ||
容量偏差/Tolerance | ±5% ±10% | ||
損耗角正切/Dissipation factor | tgδ≤20×10-4 at 25℃±5℃,100Hz | ||
絕緣電阻/Insulation resistance | C·R≥5000S,at 100V.DC,25℃±5℃,60s | ||
工作溫度范圍/Operating temperature range | -40℃～85℃ | ||
極間耐電壓/Test voltage between terminals | 1.5Un (10S,25℃±5℃) | ||
極殼耐電壓/Test voltage between terminals and case | 3000V.AC(10S,50/60Hz,25℃±5℃) | ||
過電壓/Over voltage | 1.1 Un | 30% of the service period | |
1.15 Un | 30 min/day | ||
1.2 Un | 5 min/day | ||
1.3 Un | 1min/day | ||
1.5 Un | 100ms no more than 1000 times | ||
最大安裝扭矩/ Max. Torque of Installation | 3.0Nm | ||
最大電極扭矩/Max. Torque of terminals | M6:3.5Nm | M8:6.0Nm | |
最高使用海拔/Max Altitude | 2000m | ||
預期壽命/Expected lifetime | 100 000hrs @ Un,θhs=70℃ | ||
失效率/Failure rate | 100FIT | ||
█標準品一覽表 Standard size
靜電 容量 Cap(uF) | Outline size (mm) | ESR @1KHZ (mΩ) | Ls (nH) | Î (A) | Irms @40℃/10KHZ (A) | Part number | |
ΦD (mm) | H (mm) | ||||||
| |||||||
Un：700V.DC | |||||||
20 | 38 | 40 | 3.3 | 25 | 1200 | 30 | C45206****□26E*70○ |
30 | 45 | “ | 3.2 | “ | 1800 | 40 | C45306****□26E*70○ |
30 | 38 | 50 | “ | “ | 1500 | 30 | C45306****□26G*70○ |
40 | 45 | “ | 3.0 | “ | 2000 | 35 | C45406****□26G*70○ |
50 | 49 | “ | “ | “ | 2500 | 40 | C45506****□26G*70○ |
60 | 54 | “ | “ | “ | 3000 | 45 | C45606****□26G*70○ |
70 | 58 | “ | “ | “ | 3500 | 50 | C45706****□26G*70○ |
80 | 55 | 60 | “ | “ | 3200 | 50 | C45806****□26I*70○ |
100 | 61 | “ | 2.9 | “ | 4000 | 55 | C45107****□26I*70○ |
| |||||||
Un：800V.DC | |||||||
20 | 44 | 40 | 2.9 | 25 | 1200 | 40 | C45206****□28E*70○ |
30 | 54 | “ | 2.7 | “ | 2400 | 45 | C45306****□28E*70○ |
30 | 45 | 50 | 2.6 | “ | 1800 | 40 | C45306****□28G*70○ |
30 | 40 | 60 | 2.8 | “ | 1500 | 35 | C45306****□28I*70○ |
40 | 62 | 40 | 2.5 | “ | 3200 | 55 | C45406****□28E*70○ |
40 | 52 | 50 | 2.7 | “ | 2400 | 45 | C45406****□28G*70○ |
40 | 46 | 60 | 3.2 | “ | 2400 | 40 | C45406****□28I*70○ |
50 | 69 | 40 | 2.1 | “ | 4000 | 60 | C45506****□28E*70○ |
50 | 59 | 50 | 2.4 | “ | 3000 | 50 | C45506****□28G*70○ |
50 | 52 | 60 | 2.5 | “ | 3000 | 45 | C45506****□28I*70○ |
60 | 64 | 50 | 2.3 | “ | 3600 | 55 | C45606****□28G*70○ |
60 | 56 | 60 | 2.4 | “ | 3600 | 50 | C45606****□28I*70○ |
70 | 70 | 50 | 2.0 | “ | 4200 | 60 | C45706****□28G*70○ |
70 | 62 | 60 | 2.2 | “ | 4200 | 55 | C45706****□28I*70○ |
80 | 73 | 50 | 2.1 | “ | 4800 | 60 | C45806****□28G*70○ |
80 | 65 | 60 | 2.5 | “ | 4800 | 60 | C45806****□28I*70○ |
100 | 82 | 50 | 1.8 | “ | 6000 | 75 | C45107****□28G*70○ |
100 | 72 | 60 | 2.2 | “ | 5000 | 65 | C45107****□28I*70○ |
備注：產品規格展示有限，如需了解更多，請登錄我們的主頁www.csdin.com進行詳細了解。
