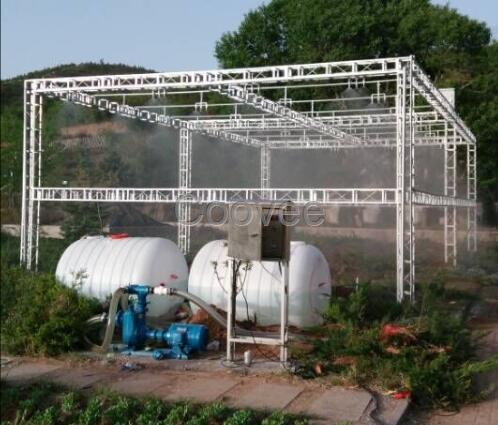

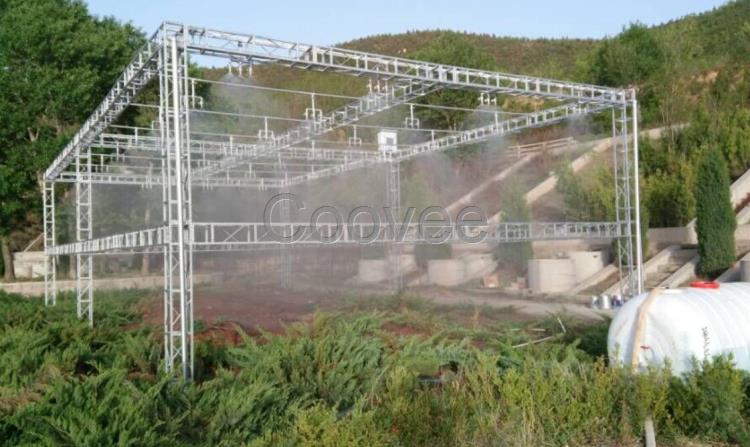

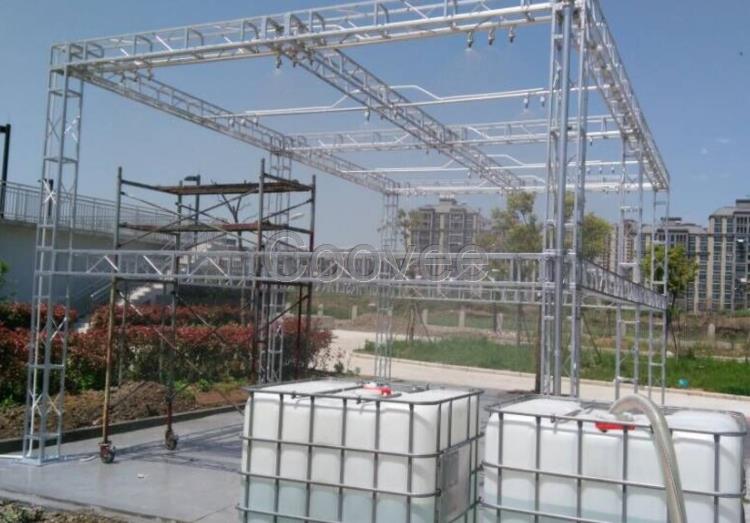

NLJY-10-03型定位井架式大型野外人工模擬降雨系統 定位式野外人工模擬降雨器系統設備

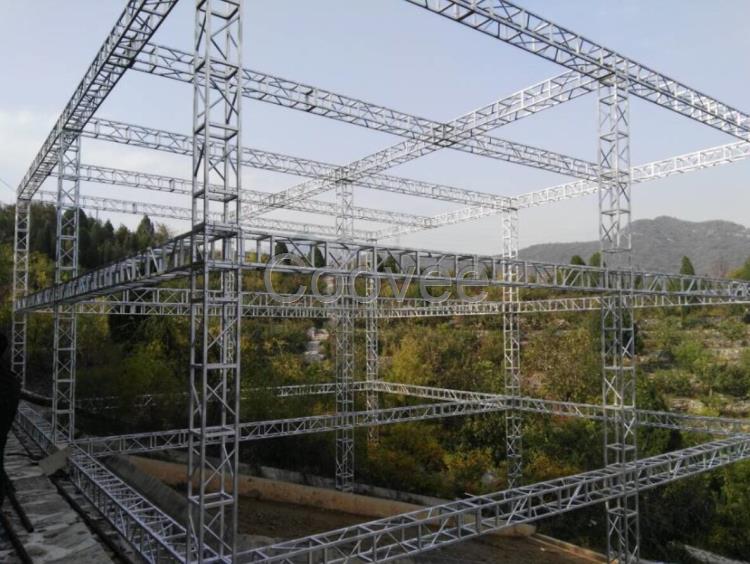

1.定位式野外人工模擬降雨器整個架設的支架的建筑，整個大棚整體采用鋼框架結構，實用性強，耐用持久，使用壽命不可抗力因素除外在二十五年以上。

2.定位式野外人工模擬降雨器在大棚下建有一個降雨區域，降雨區為了有效的保證達了下墊面的實驗得以完成，有效降雨面為X平米，

整個降雨可以達到模擬人工降雨的效果。

3.總體技術指標如下：

技術指標：

A.噴頭布置安照降雨均勻度的原理來布置，均勻地布置噴頭，是為了降雨區域內沒有盲點。依據降雨面積X m2,高度4 m。雨滴直徑介于1.0-5.0mm間，符合通用模擬降雨雨滴標準。

B.設計采用4種噴頭1.5mm、2.5mm、3.2 mm、5.0mm可以模擬出小雨、中雨、大雨、暴雨4種雨滴，模擬出不同的雨型。

C.動力系統采用水泵為降雨的動力源，設計的降雨區為1個獨立的降雨區，動力供電為220V、配有自動調節球閥用來調節雨強大小。

D.計算機監測模式：通過調節控制臺上的旋紐控制不同雨強，同時計算機顯示當前降雨強度，管道壓力、閥門狀態等。并記錄全部降雨曲線過程。

E.降雨系統總體技術指標如下：

（1）有效降雨面積：Xm2。

（2）降雨高度 4m-15m、降雨均勻度系數： 大于0.86

（3）雨滴大小調控范圍：1.0-5.0mm

（4）降雨調節精度：5%、DCS全自動控制模式。

（5）NLJY-10型綠色降雨控制軟件液晶顯示數據及雨強值和雨強曲線。

（6）雨強連續變化范圍：20-200mm/h

（7）降雨過程可預設計20-200mm/h時段性變化控制。

（8）進水水質要求pＨ6-6.5,顆粒直徑小于0.1 mm；過濾后顆粒直徑小于0.01 mm。

4.定位式野外人工模擬降雨器系統設備配備清單

一.人工模擬降雨系統硬件

1.水泵 變頻智能式自吸泵流量：25立方/小時，揚程：20m

2.電機 轉束2214轉/分功率2.2KW

3.壓力表 0.8MP

4.旋轉下噴切割式噴頭 1.5mm、3.2 mm、5.0mm

5.電磁閥 ￠15，壓力0.8MP銅制

6.雨量計 南水\0.2、翻斗式

7.全自動降雨系統控制中心系統 NLJY-10型降雨控制中心、顯示雨強、開度、壓力、倒計時等、集中所有的功控功能，DCS工作模式

8.降雨控制單片機 NLJY-10型控制降雨自動化的整過程、功能包含開閉、啟動停止等工控

9.電動調節閥 HYDD-50不銹鋼

10.管材及配件 含不銹鋼對絲，補心等

11.電線 電纜及通訊線

12.水箱 配有進水管、控制閥3噸

13.過濾器 ?65銅

14.降雨支架 熱渡管材、300*300

15.支架組成 配件、底腳等

二.降雨軟件

1.降雨軟件 綠色軟件

2.軟件組態 工程師工作.
