NLJY-10-01型 便攜式室內人工模擬降雨器系統設備

1.人工模擬降雨系統,是應交流所設計所成，整體解決方案有二大部分組成分為：管路系統方案、降雨模擬系統方案。

   二大部分組成后全部實現降雨實驗的整個過程.

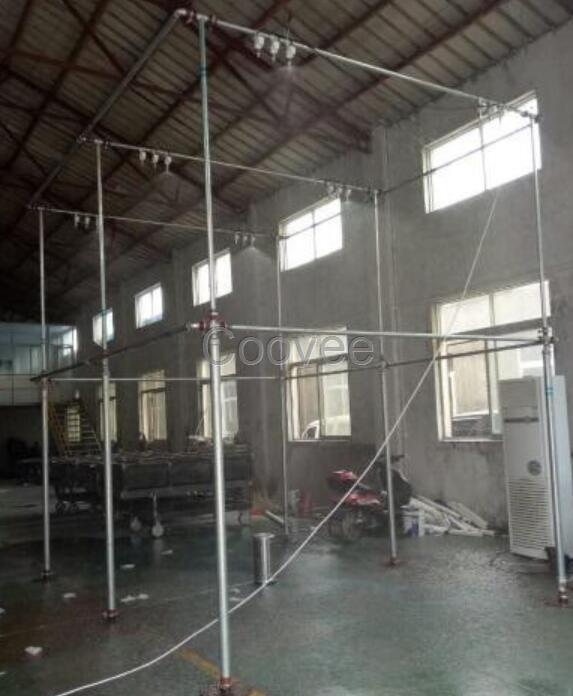

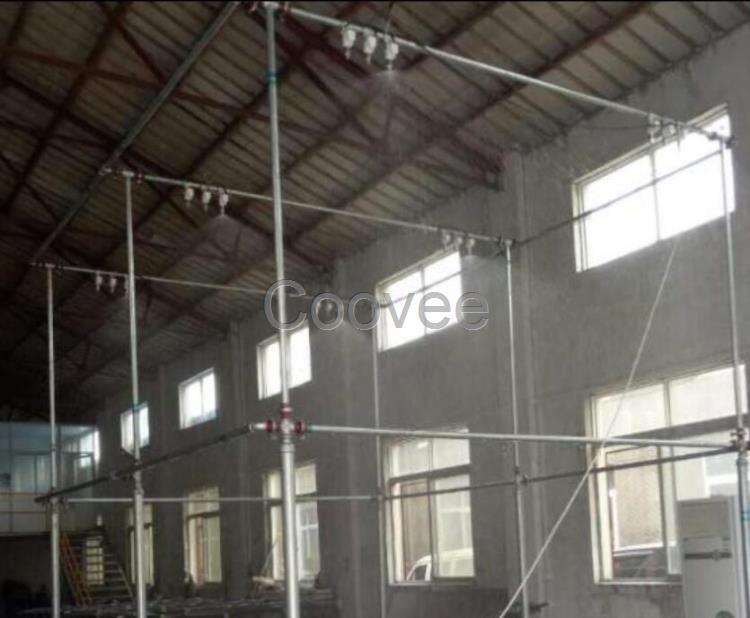

2.管路系統方案：是指整個實驗區內架有管路系統。

  即降雨所走的水路系統.整個管路系統除接頭外,均為熱渡管制造,管路系統形成后,可以使得有效降雨面積在X平米任意拼接,成長方型架構.建議降雨面積成方型X平米標準徑流場上使用構制。

  可適應于任何坡度的使用.

3.降雨模擬系統方案：是指在實驗區建成降雨區，降雨區為了有效的保證達了下墊面的實驗得以完成，1平米,降雨高度為4米。

  整個降雨可以達到模擬人工降雨的效果，詳見人工降雨模擬方案。

4.總體技術指標如下：

技術指標：

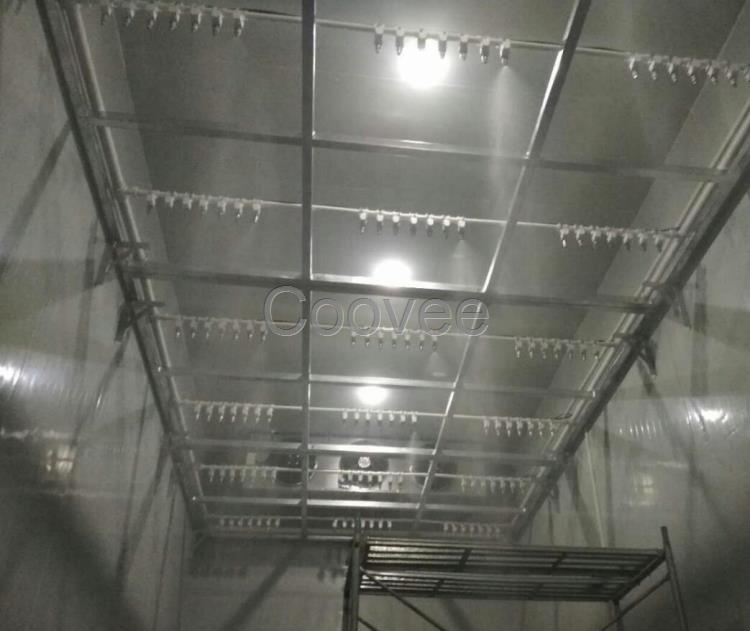

A.噴頭布置安照降雨均勻度的原理來布置，均勻地布置噴頭，是為了降雨區域內沒有盲點。依據降雨面積X平方，高度2-6 m。雨滴直徑介于0.3-6.0mm間，符合通用模擬降雨雨滴標準。

B.設計采用4種噴頭1.5mm、2.5mm、3.2 mm、5.0mm可以模擬出小雨、中雨、大雨、暴雨4種雨滴，模擬出不同的雨型。

C.動力系統采用水泵為降雨的動力源，設計的降雨區為1個獨立的降雨區，動力供電為220V、配有自動調節球閥用來調節雨強大小。

D.計算機監測模式：通過調節控制臺上的旋紐控制不同雨強，同時計算機顯示當前降雨強度，管道壓力、閥門狀態等。并記錄全部降雨曲線過程。

E.降雨系統總體技術指標如下：

1.有效降雨面積：1平方米

2.降雨高度：2-6m任選

3.雨強連續變化范圍：6-240mm/h任選

4.降雨均勻度系數： 大于0.86

5.雨滴大小調控范圍：0.5-6.0mm任選

6.降雨歷時：任意

7.降雨測量精度：0.1mm/h

8.降雨調節精度：0.1mm/h

9.控制模式：DCS全自動控制模式。

10.NLJY-10型綠色降雨控制軟件液晶顯示數據及雨強值和雨強曲線。

11.降雨過程可預設計20-200mm/h時段性變化控制。

12.進水水質要求pＨ6-6.5,顆粒直徑小于0.1 mm；過濾后顆粒直徑小于0.01 mm。

5.便攜式室內人工模擬降雨器系統設備清單

    人工模擬降雨系統硬件

    水泵 智能式自吸泵流量：5.5立方/小時，揚程：20m

    電機 轉束2214轉/分功率0.75KW

    壓力表 0.8MP

    旋轉下噴切割式噴頭 1.5mm、3.2 mm、5.0mm

    電磁閥 ￠15，壓力0.8MP銅制

    雨量計 南水\0.2、翻斗式

    全自動降雨系統控制中心系統 NLJY-10型降雨控制中心、顯示雨強、開度、壓力、倒計時等、集中所有的功控功能，DCS工作模式

    降雨控制單片機 NLJY-10型控制降雨自動化的整過程、功能包含開閉、啟動停止等工控

    電動調節閥 HYDD-40不銹鋼

    管材及配件 含不銹鋼對絲，補心等

    電線 電纜及通訊線

    水箱 配有進水管、控制閥1噸
