ZKHW-131安全帶整體動態負荷測試儀

一、主要用途

根據 GB/T6096-2009、GB6095-2009生產，主要用于安全帶整體動態負荷試驗。廣泛應用于特種勞動防護用品監督檢驗站、建筑科學研究院、建筑工程質量檢測站、電力部門以及安全帶生產企業。配置相應部件及控制系統等，也可以實現安全帶整體靜態負荷測試儀。

二、測試原理

    安全帶整體動態負荷是模擬人正常穿戴安全帶發生墜落情況下，安全帶是否能承受住以及是否不產生影響安全的變化位移等。

三、主要特征

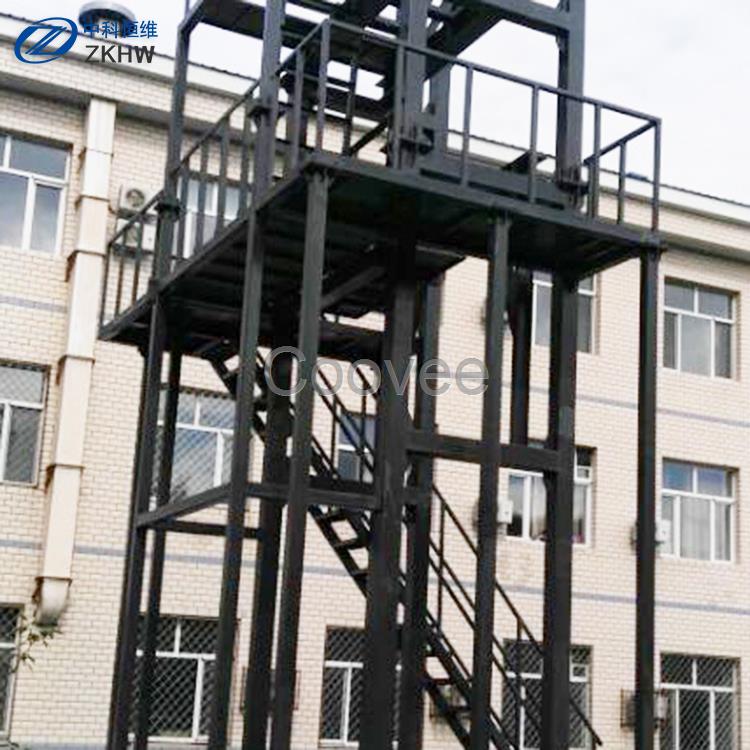

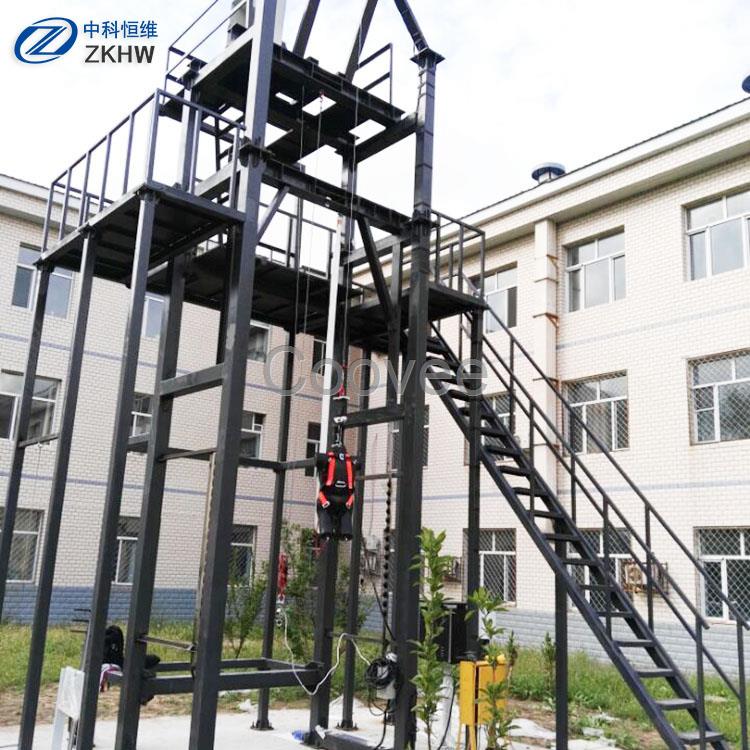

1、整套測試架系統采用工業化設計理念，可根據客戶具體需求提供個性化定制方案，包括不限于整體焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/傾斜樓梯式爬梯、防護欄開門斷電等。

2、采用高精度動態及靜態力值傳感器，保障數據的準確性。

3、動態力值實時采集測試數據，自動鎖存沖擊力值。

4、電動提升控制系統及自動釋放控制系統，操作方便可靠。

5、配置假人釋放保護系統，避免安全帶斷裂，假人落地帶來的危險。

6、控制箱采用獨特設計結構，擁有雙重防護保護設施，具有優越的戶外工作能力，抗腐蝕、抗老化能力大大由于其他結構和產品?？刂葡淙诵曰M高度和360°旋轉設計理念，極大方面試驗過程的操作及多角度觀察，克服了因陽光照射給試驗帶來的困擾

四、主要指標

1、動態力值：測量范圍 0-20KN，頻率響應最小 5KHz。

2、精度：1.5%

3、沖擊方式：自由落體

4、電源： 380V 50Hz  1KW

五、試驗判定

1、沖擊力峰值不應大于6kN。

2、伸展長度或墜落距離不應大于產品標示數值。

3、不應出現織帶撕裂、開線、金屬件碎裂、連接器開啟、繩斷、模擬人滑脫、緩沖器（繩）斷等現象。

4、墜落停止后，模擬人懸吊在空中時不應出現模擬人頭朝下的現象。

5、墜落停止后，安全帶不應出現明顯不對稱滑移或不對稱變形。

6、墜落停止后，模擬人懸吊在空中是安全繩同主帶的連接點應保持在模擬人的后背或后腰，不應滑到腋下、腰側。

7、墜落停止后，模擬人懸吊在空中時，腋下大腿內側不應有金屬件。

8、墜落停止后，模擬人懸吊在空中時不應有任何部件壓迫模擬人的喉部、外生殖器。

9、墜落停止后，織帶或繩在調節扣內的滑移不應大于25mm。

六、適用標準

GB/T6096-2009《安全帶測試方法》

GB6095-2009 《安全帶》
