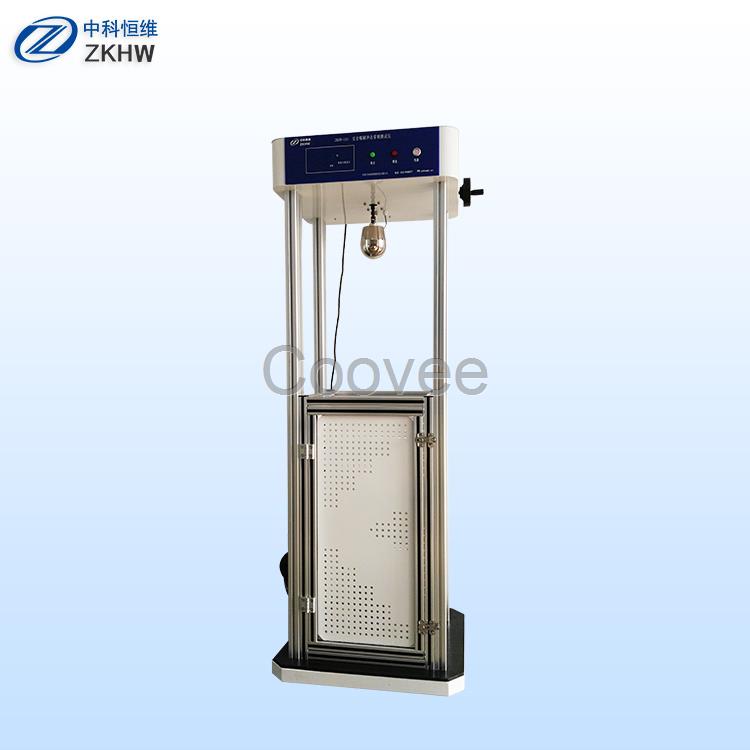

ZKHW-101安全帽耐沖擊穿刺測試儀

一、主要用途

根據GB/T2812-2006、GB 2811-2007生產，主要用于測試安全帽的沖擊吸收性能和安全帽穿刺性能。廣泛應用于特種勞動防護用品監督檢驗站、建筑科學研究院、建筑工程質量檢測站、電力部門以及安全帽生產企業。

二、測試原理

    沖擊吸收性能是采用5kg的重錘從1米高度自由落體落下，撞擊安全帽并有動態傳感器顯示瞬間沖擊值，根據沖擊力及安全帽的損壞判斷安全帽的好壞。耐穿刺性能是采用3kg的穿刺錐從1米高度自由落體落下，撞擊安全帽，根據安全帽的損壞判斷安全帽的好壞。

三、主要特征

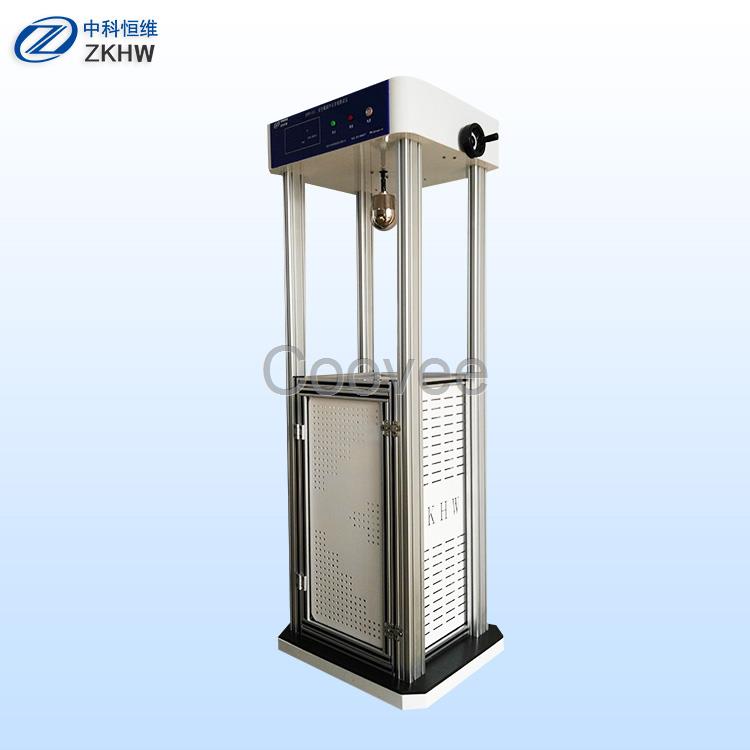

1、整機采用雙龍門四立柱式結構，保證了設備的穩定性和可靠性。

2、防護網采用歐標型材+定制防護板組裝成型，并四周固定鏈接，確保經受錘頭撞擊千次以上不變形。

3、顯示裝置采用單片機控制，內嵌進口數字信號處理芯片，液晶屏顯示，自動采集處理分析數據，并顯示值。

4、沖擊高度采用高精度測量標尺，數據準確可靠。

5、測試力值采用美國PCB 208C05 ICP技術及專業定制動態力值傳感器及芯片，采用專用處理系統，自動進行動態信號的采集、數據的處理及輸出。

6、四位一體同軸定位設計理念，解決了錘頭無法準確砸到安全帽中心的問題，消除了傳感器非垂直受力，無法采集力值的偏差。

7、底座具有抗沖擊強度，能牢固安裝測力傳感器。.

8、吸合釋放點可通過手輪轉動垂直升降絲杠調節測試高度。.

9、當穿刺錐接觸頭模時，設穿刺報警裝置會發出鳴笛報警同時閃燈提示。

10、采用自由落體形式，真實的模擬實際使用的現場，避免了帶導軌或帶導向落體的進行復雜的速度補償，保證了測試的準確性。

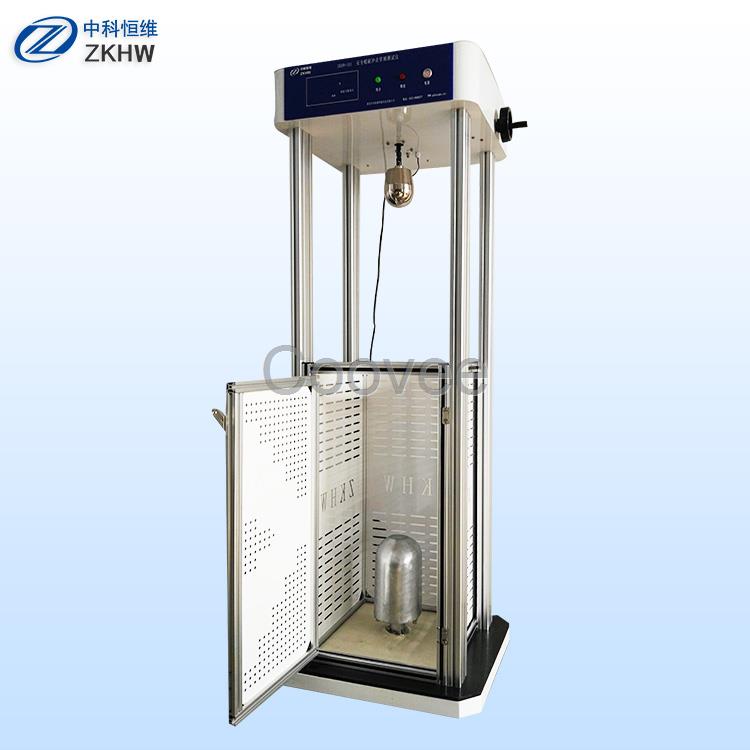

11、配備 1#、2#鎂鋁合金試驗用頭模各1個及沖擊錘、穿刺錐各1個。

四、主要指標

1、沖擊錘：質量為5.0±0.1kg，錘頭為半球形，直徑 96mm，材質45#鋼，對稱均勻結構。

2、穿刺錘：質量為3±0.5kg，穿刺部分錐角為 60°，錐尖直徑 1mm，長度 40mm，直徑 28mm，硬度 HRC45, 材質45#鋼。

3、傳感器：采用動態力值傳感器，量程0-20KN，頻率響應最小5kHz，精確到1N，精度2%。

4、落錘高度：1000mm±2mm 可調節。

5、頭模：質量 5.0±0.1kg。

6、電源：AC220V，50Hz。

五、試驗判定

     沖擊吸收性能：沖擊力不大于4900N，帽殼不得有碎片脫落。

     耐穿刺性能：穿刺錐不得接觸頭模表面，帽殼不得有碎片脫落。

六、適用標準

GB/T 2812－2006《安全帽測試方法》

GB  2811－2007《安全帽》
