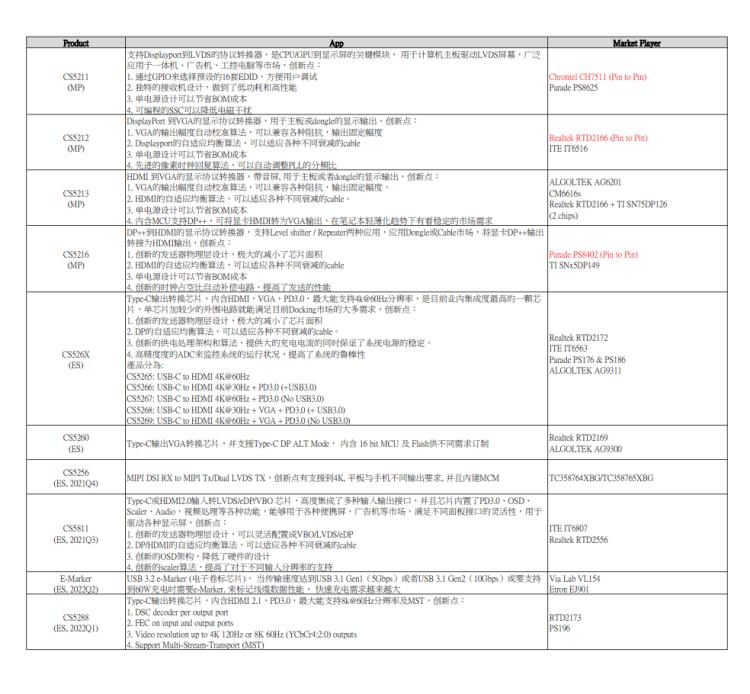

簡介：Capstone CS5216是一款單端口HDMI/DVI電平移位器/中繼器，具有重新定時功能。它支持交流和直流耦合TMDS信號高達3.0-Gbps操作，可編程均衡和抖動清除。它包括2型雙模DP電纜適配器寄存器，可用于識別電纜適配器的功能。這個抖動清除PLL可以更好地滿足更高數據速率的HDMI抖動合規性。設備操作和配置可以通過引腳設置或I2C總線實現。提供自動斷電和靜噪功能靈活的電源管理。

CS5216功能特點：

符合高達3.0Gbps的HDMI 1.4b規格

通過HDMI支持4K x 2K和3D視頻格式

可進行水平移動的交流聯軸器

可重復使用的直流耦合

用于補償PCB和/或連接器損耗的可編程接收器均衡

抖動清洗鎖相環，以實現更好合規性

優越的對內和對間去偏

內置DDC有源緩沖邊帶信號

可編程TMDS輸出預加重

自動斷電管理

自動靜噪故障安全和電源管理

I2C可通過AUX或DDC訪問的2型雙模DP電纜適配器寄存器

內置AUX到I2C橋接器，支持僅AUX的GPU

低功耗

引腳控制模式或I2C控制模式的靈活性

HDMI數字輸入

HDMI 1.4b兼容

 內置高性能自適應均衡器

支持熱插拔檢測

HDMI數字輸出

HDMI 1.4b兼容

每個通道的數據速率高達3-Gbps

支持高達3840 x2160@30Hz或者4096x2160@30Hz

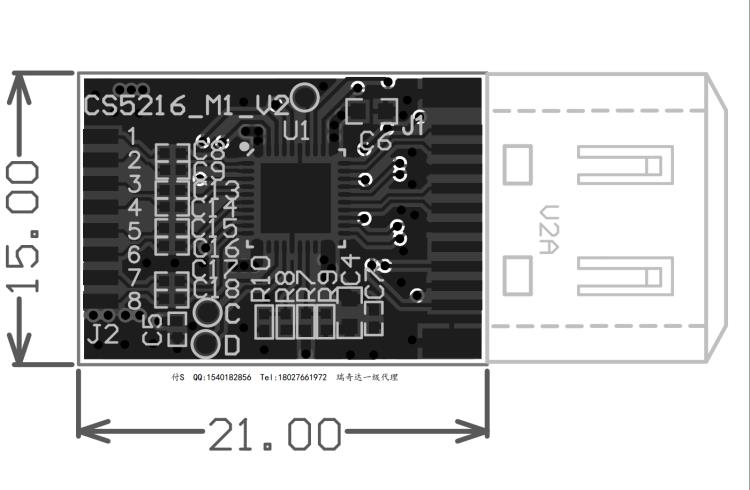

5x5mm 40針TQFN RoHS兼容無鉛封裝

  0°至70°C工作溫度范圍

ESD:HBM 8 kV

電力與技術

單個3.3V電源

內置1.2V LDO，節省物料清單成本
