EtherCAT現場總線協議是由德國倍福公司在2003年提出的，該通訊協議拓撲結構十分靈活，數據傳輸速度快，同步特性好，可以形成各種網絡拓撲結構。EtherCAT協議自從推出以來，憑借其優異的性能得到了工控領域的廣泛關注，并且取得了長足的發展。在2003年，EtherCAT協議推出之后，同年便成立了EtherCAT官方的技術支持協會EtherCAT Technology Group，簡稱ETG，截止到2014年為止，全球ETG會員已經超過3000家，僅在中國就已經超過400家。在2014年10月， EtherCAT現場總線成為GB/T 31230即中國認可的國家標準，這標志著EtherCAT技術在我國以致全 范圍內，都已經有了極大的影響力?？梢钥闯?，從EtherCAT技術從誕生之日起，在過去的短短十多年時間里快速發展壯大，已經占據了很大的市場份額，這充分證明了EtherCAT現場總線卓越的性能和出色的質量。

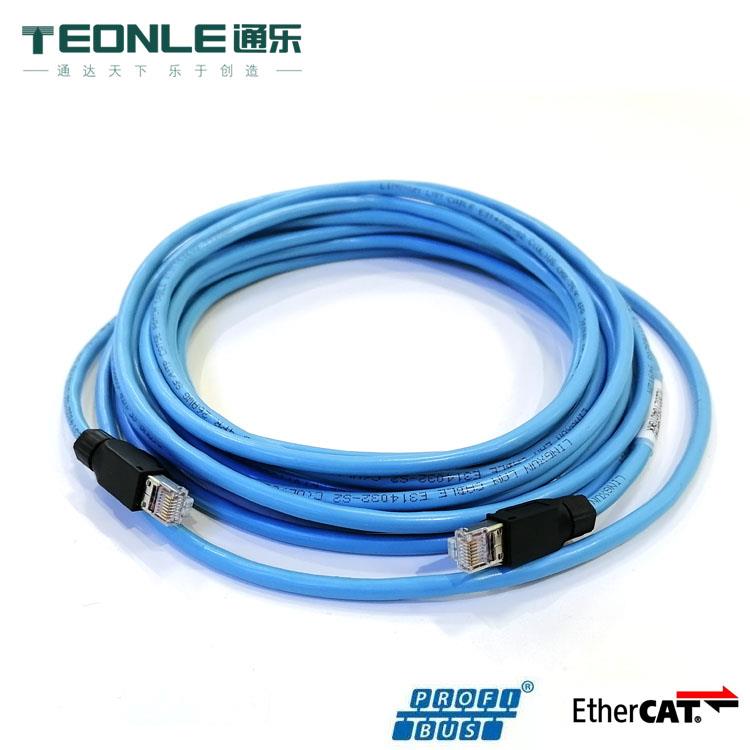

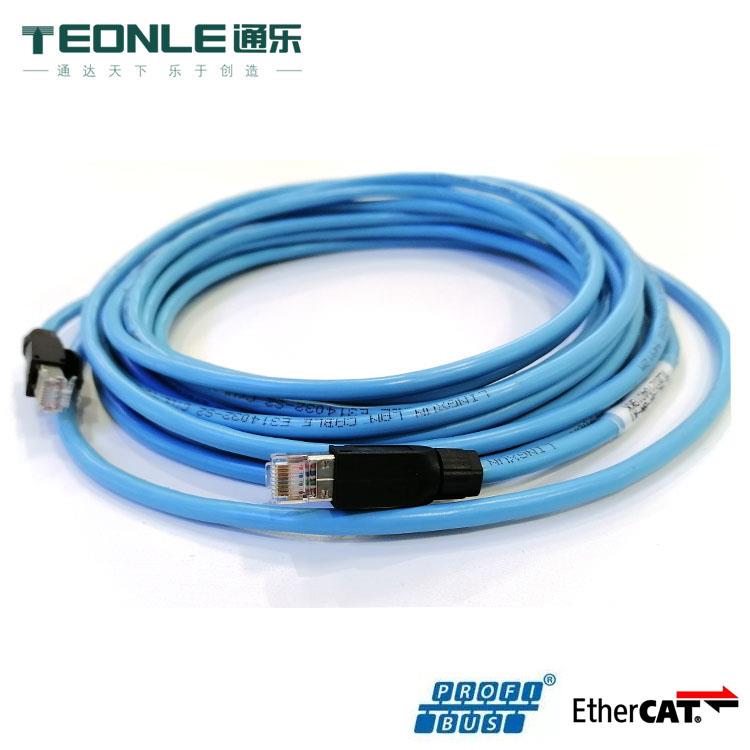

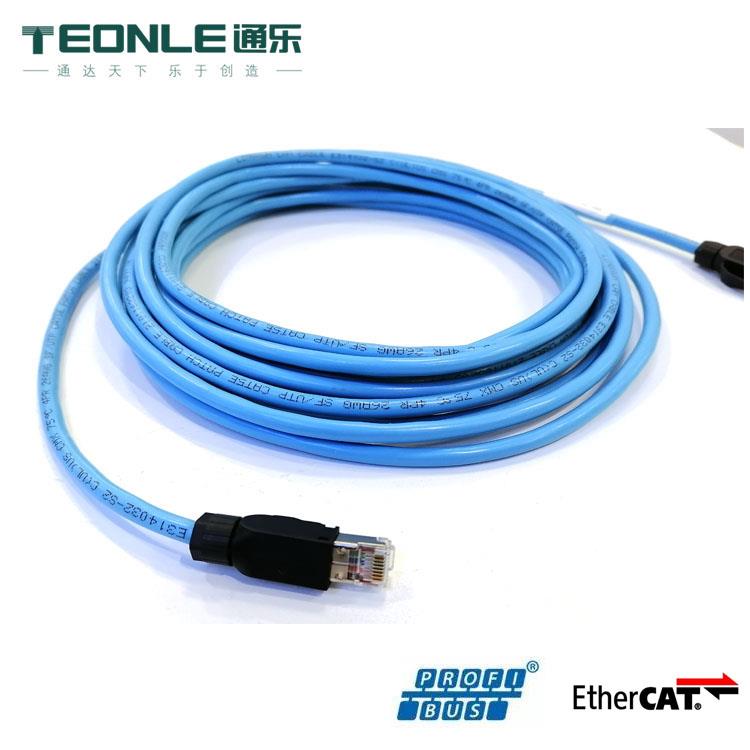

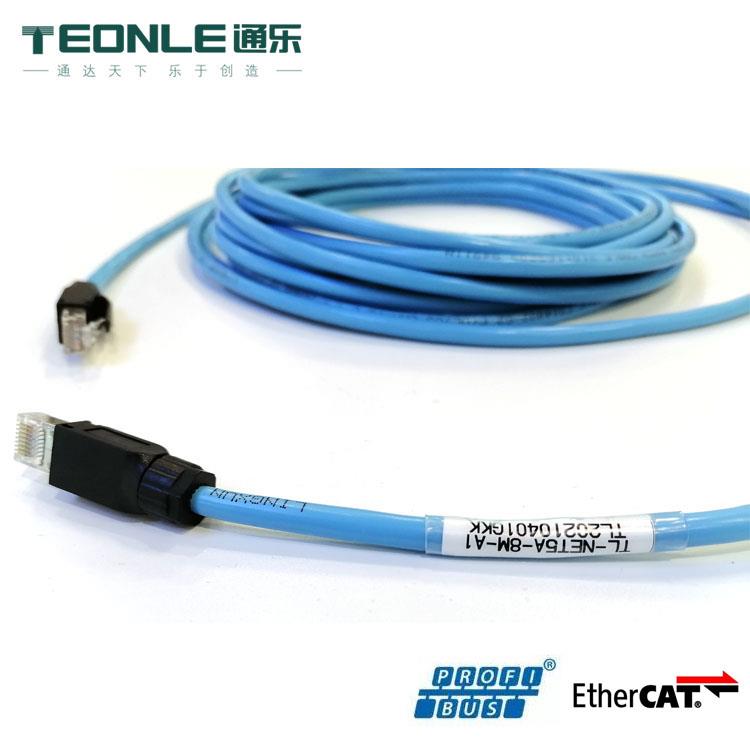

產品結構

內導體：Ethercat 4P -26AWG  7/0.16 外徑6.3mm 天藍色護套

Ethercat 4P -24AWG  7/0.2 外徑 6.7mm 天藍色護套

絕緣顏色：藍、白藍，橙、白橙，綠、白綠，棕、白棕

絕緣雙絞：藍/白藍，橙/白橙，綠/白綠，棕/白棕

包帶：聚酯包帶

屏蔽：鋁塑復合帶+鍍錫銅編織

外護套：PVC (天藍色)

電氣傳輸性能

導體直流電阻：150Ω/KM max

特性抗阻：100Ω（±15%）@1~100MHz

傳輸性能：符合超五類CAT5E specifications @TIA/EIA-568-C.2

其他性能

峰值工作電壓：125V

小彎曲半徑：6D（固定敷設）；12D（移動敷設）

工作溫度：-40℃~90℃（固定敷設）；-30℃~80℃（移動敷設）

無有害物質：Rohs

產品應用于：工業以太網10/100Mbit/s

EtherCAT特性

（1）完全符合以太網標準。EtherCAT是對傳統的以太網協議進行修改，因此可以與其他以太網協議并存于統一總線。EtherCAT網絡中也可以使用普通的以太網設備，例如以太網線、以太網卡、交換機、路由器等設備。此外，任何具有標準以太網控制器的設備都可以作為EtherCAT 主站，包括PC計算機、帶有以太網控制器的嵌入式設備。

（2）卓越的性能。EtherCAT是基于以太網技術，數據傳輸速度可以達到100Mbit/s，是 快的工業以太網技術。EtherCAT 利用以太網帶寬進行數據傳輸，有效數據利用率高，可達90%以上。另外EtherCAT數據幀處理的實時性很高，數據刷新周期小于100us，滿足對實時性要求高的場合。此外，EtherCAT使用高精度的分布式時鐘，能保證各個從站節點設備的同步精度小于1us。

（3）簡單、低成本。EtherCAT結構簡單，而無需交換機或集線器，復雜功能的節點設備或簡單的I/O節點都可以用作EtherCAT從站。此外EtherCAT在網絡拓撲方面沒有限制，支持多種網絡拓撲結構，如線型、星型、樹型拓撲結構，以及各種拓撲結構的組合，從而使得設備連接非常靈活。

上海通樂線纜有限公司成立于2005年，是一家以設計、研發、生產于一體的專業技術型線纜生產，線束加工定做廠家。公司主營︰伺服編碼器線纜、數控機床線纜、機器人行業應用線纜、自動化機械設備線纜、傳感器連接線纜、新能源測控線纜、智能化系統線纜，電動汽車及公路車輛，電機行業等。現主要從事工業線束，伺服線束，工業連接器的定制生產能夠為客戶提供一體化的線纜解決方案。十多年來一直秉承“誠信為本、服務至上、品質卓越”的管理理念，經過近十年的快速發展，在行業中脫穎而出，深得廣大用戶的信賴。

通樂擁有國內先進的生產設備，技術力量雄厚，檢測手段完善，實行標準化的企業管理，產品嚴格按照世界及行業標準生產。良好的企業生產質量良好的產品，而質量保障的產品會提供嚴格的質量管理體系提供保障。在全體員工的共同努力下，通樂已通過了“ISO9001質量管理體系認證“國家強制性產品認證(CCC認證)”、“美國保險商實驗室UL認證”、“歐盟CE認證”。

“通達天下、樂于創造”，通樂務求產品精益求精，服務盡善盡美，以滿意的產品和服務奉獻給用戶!

 公司線束產品廣泛用于安川、臺達、松下、匯川、西門子、施耐德、等品牌產品線束加工.

 追求高質量，貨期7天左右，我司十分愿意接受線纜定制以及線束加工！
