內燃鋸軌機產品詳情

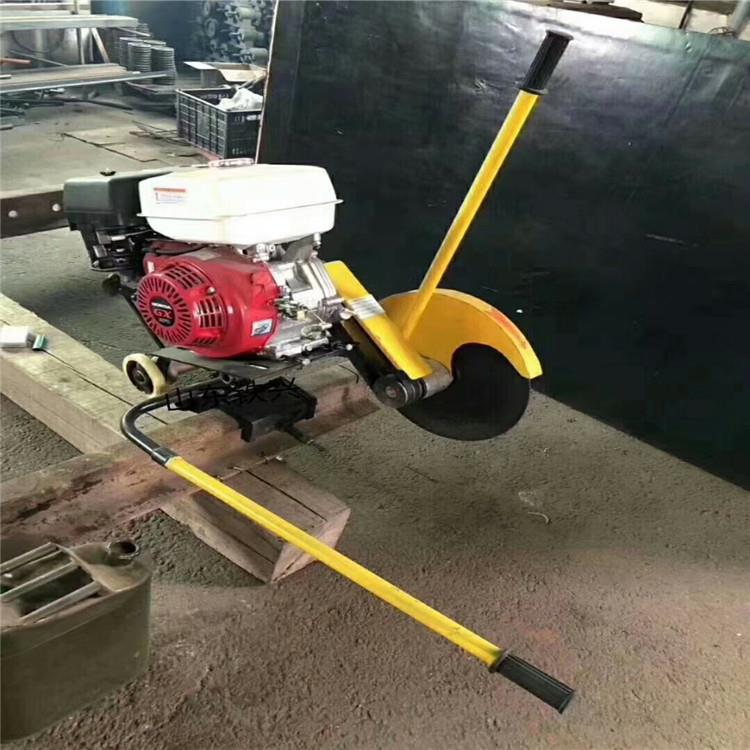

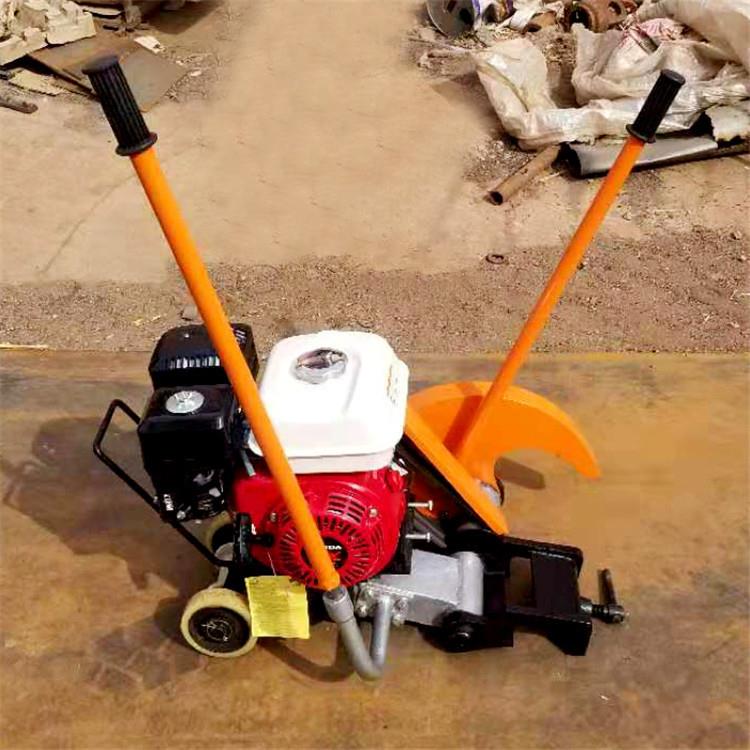

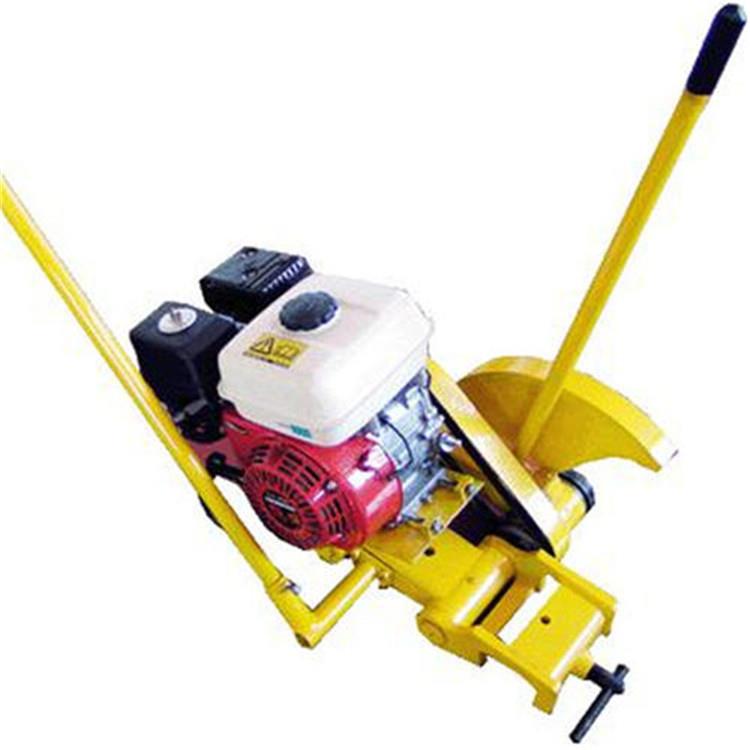

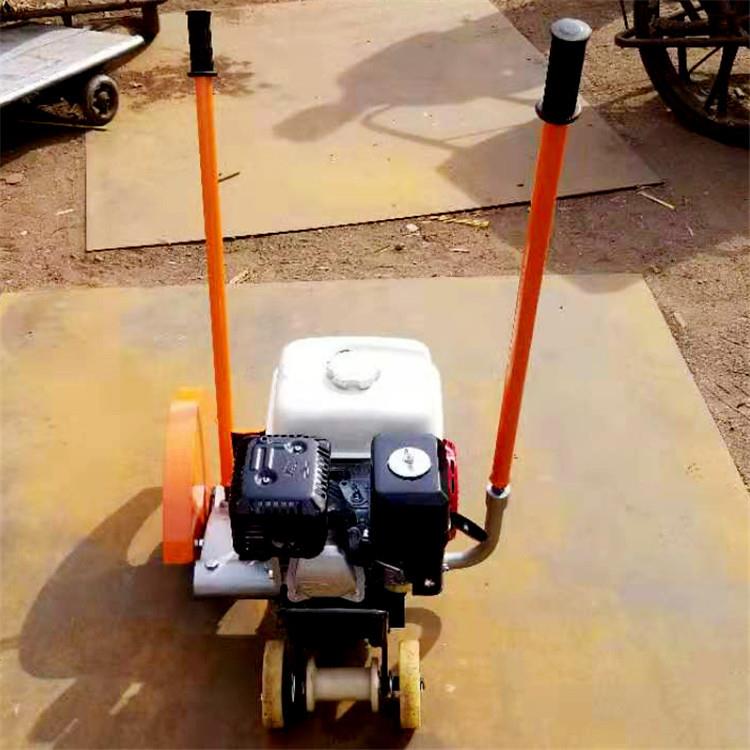

               內燃鋸軌機

NQG-6.5型內燃砂輪切軌機是yi種工務維修機具，它不僅切割鋼軌速度快、高質量，而且砂輪片磨耗小。它靠夾軌鉗鎖緊，其結構簡單、質量輕，因此操作方便、安全、便于移動。

它適應于工務維修、無縫線路斷軌修復，以及在長軌焊接工廠中切割鋼軌。在切割鋼軌時可保證鋼軌橫截面的垂直度公差≤0.3mm，而且鋼軌橫截面的光潔度也很好。
NQG-6.5型內燃鋸軌機為新型鋼軌切割工具，體積小，重量輕，切割速度快，切割斷面精度高。主機與夾軌裝置可以分解，便于攜帶，使用安全，是鐵道工務線路大修、維修以及搶修作業的必備工具。

內燃鋸軌機技術參數

型號：NQG-6.5

1、汽油機：功率5.5(6.5)馬力。主軸轉速3000轉/分

2、切割砂輪片：Φ400×Φ25×4.0mm

3、切割范圍：24—43—75公斤/米

4、切面垂直度：小于0.5毫米

5、砂輪片利用率：43軌使用6—7次 50軌5—6次 75軌4—5次

6、外型尺寸：680×430×580（mm）

7、整機重量：52公斤

NQG-6.5型內燃鋸軌機特點：
NQG-6.5型內燃鋸軌機目前是國內質量較輕的yi款雙向擺動式切軌機 鋸軌機主機采用鋁合金， 鋸軌機夾具采有合金結構鋼，NQG-6.5型內燃鋸軌機具有防脫軌功能， 鋸軌機切割速度快， 鋸軌機薄片砂輪利用率高， 鋸軌機切割斷面精度高， 鋸軌機操作方便， 鋸軌機便于移動， 鋸軌機是切割各種型號鋼軌的理想機具。
內燃鋸軌機主要特點
重量輕、功率大。
支臂三點活動定位，操作省力、使用舒適，安全性能良好。
可靠性高、使用壽命長、保養要求低，合乎經濟原則。
獨特的主動式空氣過濾系統，采用三種不同的原理潔凈吸入的空氣，從而令使用壽命更長。
擁有聰明化油器SmartCarbTM，無論空氣過濾器情況如何，他始終保持油氣良好混合。切割機不同工作要求時功率保持不變與低排放是這yi化油器的兩個特點。
新型砂輪護罩，可使切割機運動自動調節。


NQG-6.5型內燃鋸軌機基本結構與工作原理
工作原理:
依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著yi定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。
1、主運動：由發動機經離合器、驅動V帶傳動使主軸（薄片砂輪）回轉。
2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。
基本結構:
1、擺臂軸、套間為滾動摩擦，減小磨損，延長壽命。
2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構，質量輕、強度高。
3、裝夾機構具有防脫軌功能，切軌機安放在鋼軌上，切軌機重心與鋼軌中心軸線重合，即使旋松夾緊螺桿，切軌機不發生傾斜。
4、內燃機座為分體式鑄造鋁合金，減輕重量。
5、走行機構增設輔助輪，保證在地面推行時平穩。

NQG-6.5型內燃鋸軌機的保養與維修
1、擺臂與長軸之間應保持潤滑，定期向注油咀內注入潤滑油。
2、切軌機運行累計500小時后，應拆卸清洗主軸軸承，更換潤滑脂。
3、擺臂與切割臂均采用螺紋銷軸連接，在出廠時已調好，當磨損后產生松動，可松開鎖緊螺母，旋動螺紋銷軸，調整各機件軸向間隙，使其能相互轉動，又無軸向竄動為止，然后，再鎖緊螺母。
4、V帶傳動的張緊，用兩個六角螺栓的旋動進行調整。
5、在使用、運輸過程中不得扔、摔。
6、長時間不用，應放置在通風、干燥、無腐蝕氣體的庫房內，內燃機應放出燃油。
7、薄片砂輪應防潮、防撞、防壓。
8、汽油機推薦運行的環境溫度在-15℃～40℃之間。
9、推薦使用辛烷值在90#或更高的無鉛汽油，加注汽油時，發動機應停機，并遠離火源，加油要適量，加油后要擦凈機具表面殘留汽油。
10、經常檢查汽油機的潤滑油油量是否充足，空氣濾清器是否潔凈。
