GD-PCX-K9平凸球面鏡
長春市金龍光電科技有限責任公司能夠加工多種規格、半徑、基底材料不同的平凸球面鏡、平凹球面鏡、雙凸球面鏡、雙凹球面鏡、彎月球面鏡等普通球面鏡。也可以加工特殊球面鏡如：消色差球面鏡、非球面及球面鏡組。
材料：光學玻璃、紫外熔石英(JGS1)、紅外熔石英(JGS3)以及氟化鈣(CaF2)、氟化鎂(MgF2)、氟化鋇(BaF2)、硒化鋅(ZnSe)、鍺(Ge)、硅(Si)等晶體材料
焦距： ±5mm — ±50000mm±1% ( 德國 TIROPTICS OPTOMATIC2000 測試 )
外圓： 4mm — 500mm±0.1mm
中心厚度公差： ±0.1mm
中心偏差： 3 — 5 分
表面精度： λ/4
表面質量： 40/20
有效口徑： 90%
鍍 膜： 按客戶需求可進行鍍膜
另外，我們有K9平凸透鏡、K9平凹透鏡、K9平凹透鏡、K9雙凹透鏡、K9彎月透鏡、石英平凸透鏡、石英平凹透鏡、氟化鈣平凸透鏡、氟化鈣平凹透鏡等上千種現貨庫存，價格優惠，質量優良，可以滿足您少量訂購的需求。
K9平凸球面透鏡
材 料:H-K9L
設計波長:632.8nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/4@632.8nm
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:多層增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm

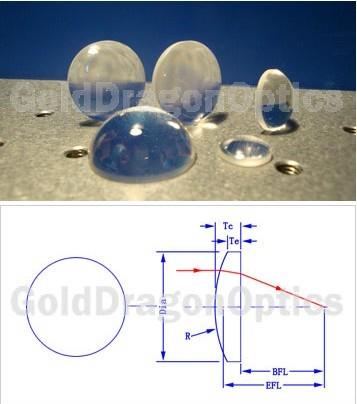

K9平凸球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 11A1116R | 10.00 | 6.00 | 5.15 | 2.50 | 1.50 | 8.35 |
| 11A1470R | 12.00 | 6.00 | 6.18 | 2.30 | 1.50 | 10.48 |
| 11A1222R | 15.00 | 6.00 | 7.73 | 2.10 | 1.50 | 13.61 |
| 11A1700R | 30.00 | 6.00 | 15.45 | 1.80 | 1.50 | 28.81 |
| 11A1576R | 12.00 | 9.00 | 6.18 | 3.40 | 1.50 | 9.76 |
| 11A1472R | 20.00 | 9.00 | 10.30 | 2.50 | 1.50 | 18.35 |
| 11A1540R | 15.00 | 12.70 | 7.73 | 5.10 | 1.80 | 11.63 |
| 11A1074R | 20.00 | 12.70 | 10.30 | 4.00 | 1.80 | 17.36 |
| 11A1560R | 25.00 | 12.70 | 12.88 | 3.50 | 1.80 | 22.69 |
| 11A1289R | 30.00 | 12.70 | 15.45 | 3.20 | 1.80 | 27.89 |
| 11A1304R | 40.00 | 12.70 | 20.60 | 2.80 | 1.80 | 38.15 |
| 11A1213R | 50.00 | 12.70 | 25.75 | 2.60 | 1.80 | 48.28 |
| 11A1207R | 100.00 | 12.70 | 51.51 | 2.20 | 1.80 | 98.55 |
| 11A1859R | 20.00 | 18.00 | 10.30 | 7.10 | 1.80 | 15.31 |
| 11A1422R | 40.00 | 25.40 | 20.60 | 6.40 | 2.00 | 35.78 |
| 11A1131R | 50.00 | 25.40 | 25.75 | 5.30 | 2.00 | 46.50 |
| 11A1134R | 60.00 | 25.40 | 30.91 | 4.70 | 2.00 | 56.90 |
| 11A1608R | 75.00 | 25.40 | 38.63 | 4.10 | 2.00 | 72.29 |
