燃?xì)?span style="font-family: calibri;">SCADA系統概述

系統特點

增強的組態化特點：

功能組態，如軟件功能的組態、畫面組態、報表組態等

網絡組態，適用單網或雙網冗余

系統組態，依據系統規模和硬件配置靈活組態，支持雙調度指揮 的實時數據同步功能

標準化和開放性：

按首站、末站、門站、分輸站、LNG站、CNG站、區域站、專用站、閥室、不利點等場站類型，標準化配置

SCADA軟件支持與GIS、EMIS、GPS等系統互聯，具有強大的系統兼容性

支持Windows操作系統平臺；可采用MS SQL Server、Oracle、MySql等數據庫

提供標準化的軟硬件接口，易于互聯互通，并支持二次開發

適用多種網絡、串口的通訊規約，如MODBUS、DNP3.0、IEC60870-5-101、IEC60870-5-104等

高可靠性和安全性：

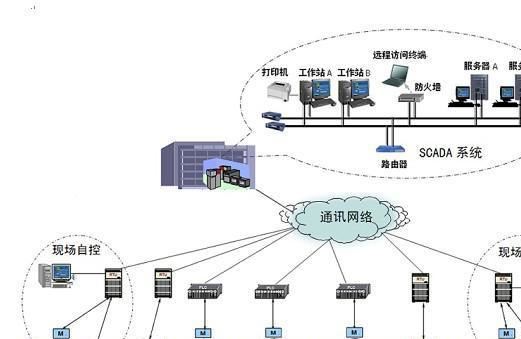

冗余分布式的軟硬件結構，以及多種通訊模式組合應用

嚴密的用戶權限管理，具有相應權限的用戶方可操作使用系統

多種通訊方式：

支持串口、網絡通訊

支持GPRS/CDMA、GSM、電臺、擴頻、VSAT衛星通訊

支持公用電話網、ADSL寬帶、光纖等專線通訊

燃?xì)?span style="font-family: calibri;">SCADA方案

 主要功能

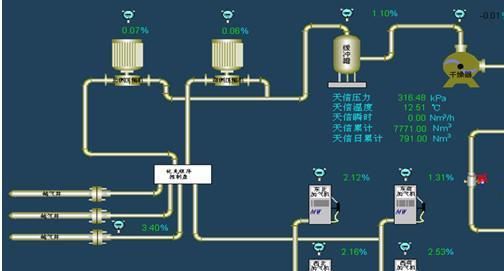

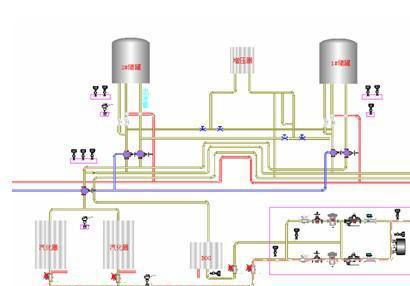

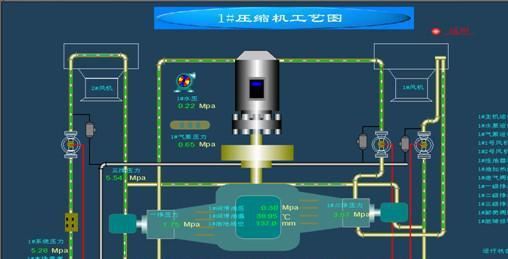

SCADA功能：

調度操作

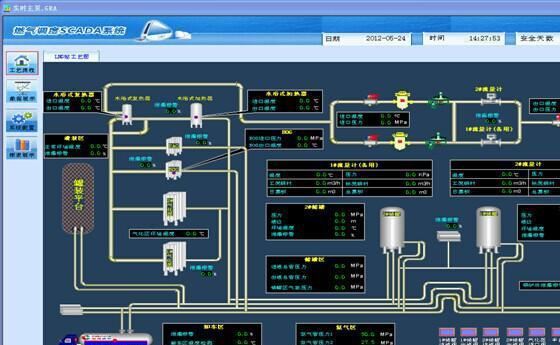

中文全圖形人機會話界面，全屏顯示，可顯示多種類

型圖表多種圖形調閱方式，支持畫面漫游、導航和縮放

實時、安全的三級認證遠程遙控、遙調等命令操作

畫面的快照和打印

多媒體技術的應用，支持三維圖形、動態著色和現場視頻監控

報表管理

基于EXCEL的報表生成、修改和瀏覽，可定時打印和召喚打印

內置多種考核統計功能，支持二次開發

事項和報警

自動生成、存儲和發布事項，語音報警和推出畫面

事項可打印和人工分類打印，索引條件可靈活配置

設備管理

在線查看設備的檔案信息，動態統計設備運行信息

WEB實時信息發布

客戶端通過瀏覽器查看圖形信息、設備運行工況和生產統計報表等

系統生成

專業的圖庫建模工具，組態定義數據庫和圖形畫面

報表組態工具，制作和定義報表

圖形數據庫的在線或離線定義和修改，無需重啟系統

系統互聯

與其它信息系統無縫連接

國內外各種RTU、PLC、DCS系統等設備或系統驅動

安全生產管理功能：

監測管網安全運行參數，壓力、溫度、燃?xì)庑孤秷?bào)警濃度等

采集并記錄數據變化，監測管網運行狀態，預防事故發生

再現事故時管網運行狀態，協助分析事故原因

事故判斷和全息事故追憶及事故重演

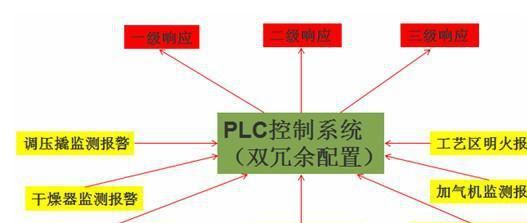

搶修預案及電子值班功能：

啟動聲音或語音告警

電子值班短信通知

畫面閃爍提示，數據變色警告

自動推出事故預案和設備臺帳；

WEB發布及移動辦公功能

用戶可以通過IE瀏覽器可實現實時數據的監控歷史數據的查詢，歷史曲線查詢，報表察看等功能

通過智能手機瀏覽實時數據及管網信息；通過3G網絡瀏覽系統視頻

抄表計量功能：

大用戶計量：可接入各種型號的流量計，實現工商戶用氣管理

費用結算：根據抄表信息進行計費處理、收費記帳、欠費處理，可與銀行收費系統聯網

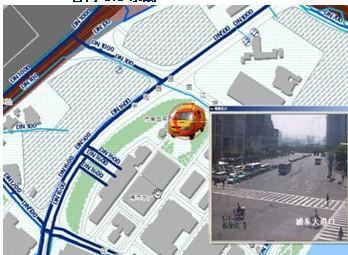

遠程視頻監控與安防功能：

系統可自成一體，用于視頻和環境的監控

可實現辦公區、工藝區紅外布防，防止非法入侵。

可嵌入到SCADA系統中，組成完整的五遙（遙測、遙信、遙控、遙調、遙視）系統

可視化

三維圓柱對管網用氣量進行監視

標尺來展示管網壓力值

用圓餅和流水線來表示管網的潮流

應用

國家“十一五”科技支撐計劃“城市燃?xì)鈿庠磧?chǔ)配及應用關鍵技術”（2006BAJ03B02-04）燃?xì)廨斉湎到y(tǒng)模擬與智能調控技術示范工程

負荷預測

用氣量預測：采用特征曲線、神經元、點陣序列優選組合負荷預報結果；并提供特殊日預測方法，可用于節假日負荷預報。

分用戶種類預測（居民商業用戶、工業用戶、采暖空調用戶、汽車用戶）

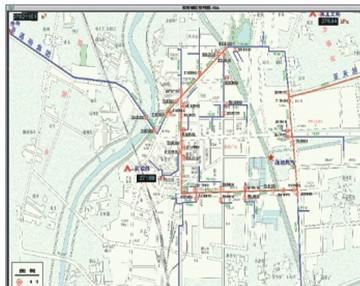

管網模擬

穩態管網模擬分析

·無量測點參數模擬,節約投資

·故障狀態下管網的模擬仿真調度

·管網改擴建

動態管網模擬分析

· 管網儲氣量計算，供氣平衡計算。

· 多氣源平衡調度。

· 決定分輸站和門站的供氣方案。

預測沿線工況的變化，為決策者提供燃?xì)廨斉浞桨?/span>

泄露與安全監測

· 泄漏檢測反映計算、門檻設定、報警處理

·進行泄漏檢測并定位。

診斷功能
