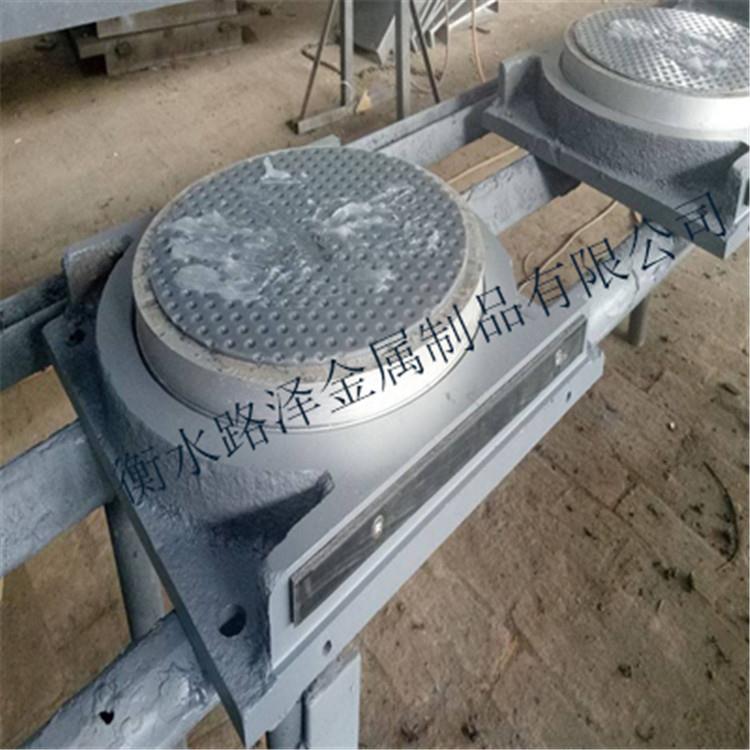

萬向球鉸支座技術參數

    1、支座豎向承載力分為300KN~10000KN十四

個級別

    2、支座的抗水平力為豎向承載力的20%

  3、支座抗豎向拉力

GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%GKGZ型、GJGZ型抗

豎向拉力為豎向承載力的30%

  4、設計轉角為0.08rad可根據用戶要求另行

設計

  5、支座的徑向位移量±20mm-±50mm環向位移量±60mm-±

100mm以上技術要求均可根據客戶要求設計生產

    萬向球鉸支座安裝前應將預埋板先按準確位置預埋好，待混凝土達到強度后再裝支座，預埋板應調好水平，并保證平面位置和標高，預埋板四角的高度差應小于2mm。

[萬向球鉸支座]萬向滑動鉸支座安裝注意事項

　　1、萬向轉動球鉸鋼支座是制造廠總裝后整體發運的，安裝前應檢查，看零部件有無丟失、損壞。安裝型號是否正確。檢查以施工圖為準。

　　2、對沒有位移標記的支座，還應對其上、下支座板的四邊劃注中心線以便安裝時找正。

　　3、萬向球鉸支座支座安裝前應將預埋板先按準確位置預埋好，待混凝土達到強度后再裝支座，預埋板應調好水平，并保證平面位置和標高，預埋板四角的高度差應小于2mm。預埋板必須安裝在墊石上(墊石用不低于C40標號的混凝土)

滾動鉸支座針對大跨空間結構的結構特點和純滾動隔震體系的不足,提出軟鋼-滾動隔震支座,并根據隔震支座的受力特點,建立軟鋼的力學分析模型;依據赫茲接觸理論,計算滾珠靜載荷下的特征參數。同時,運用有限元軟件ANSYS模擬隔震支座的靜荷載作用下力學特征和滯回特性,獲得其主要力學性能參數,并與所建立力學分析模型及赫茲理論進行對比分析,二者基本一致。分析結果表明,本支座具有良好的受力性能和理想的滯回耗能性能,

滾珠滯回耗能性能很低還可在此類支座的基礎上增加鋼板彈簧或聚氨酯類彈簧等部件，用于實現支座的水平剛度等特殊要求。

、梁體支座部位的混凝土要求平整干凈，好局部采用鋼模板，梁底與支座間墊一層2~3mm厚的橡膠板，以便于拆卸。

　　6、用高強度螺栓將上支座板與錨栓連接，并用大于500mm的搬手人力擰緊后，澆注梁體前需再次檢查支座的安裝方向，位移量調節和水平是否符合要求，如不符合要求，再次調整。

　　7、待梁體達到強度后，拆下支座上下座板間的連接裝置。

鋼結構支座選用時應注

意的事項

  1、選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大

小并注意位移量和轉角對于減震支座還應注意水平彈性剛度。

    2、選用支座

時應注意支座的類型即雙向活動型、單向活動型、固定型。

    3、減震支座的約

束方向都給以位移和剛度是為了工程減震的需要。

產品賣點：座中采用PTEF制品,其摩擦系數很小,不老化,耐低溫可達-150℃,保證了支座滑移的靈活性及在寒冷地區的應用。支座反力集中、明確、不隨轉角而發生變化。
