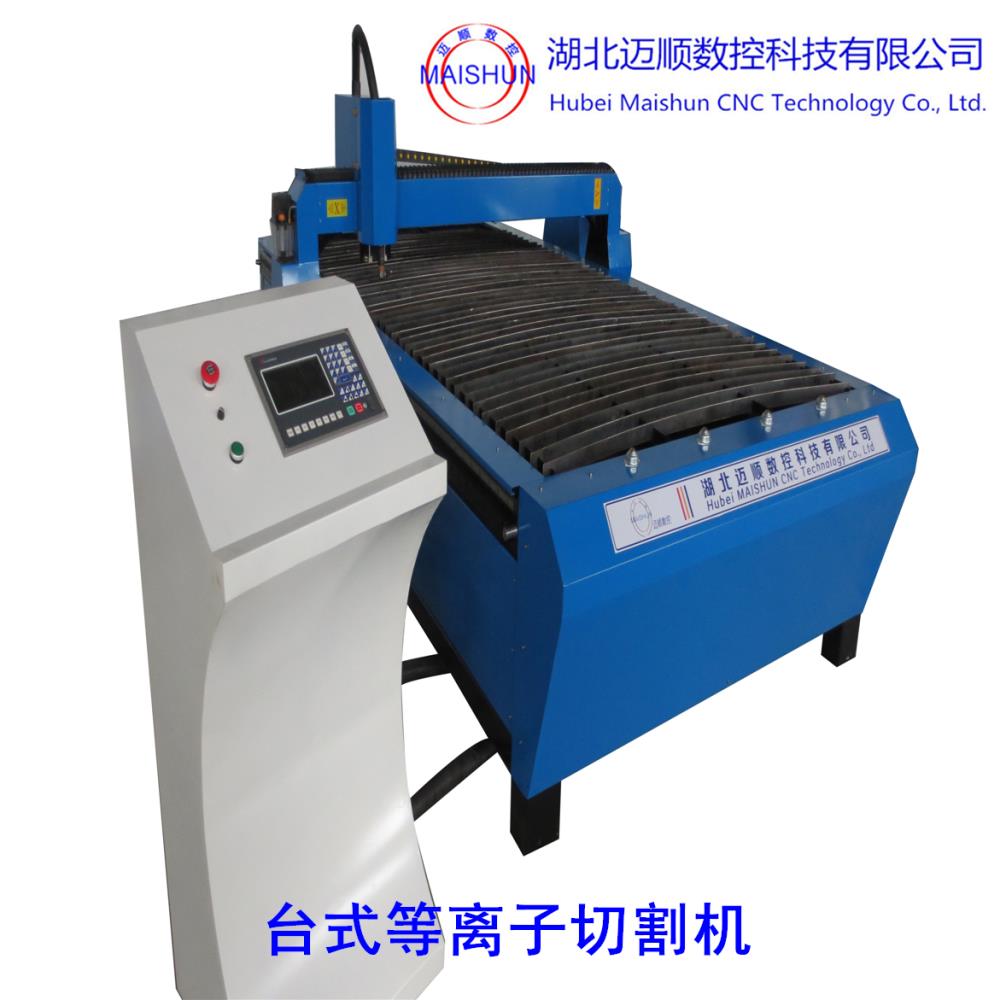

MSTS-1530臺式數控切割機

機型特點                                          　

該型數控切割機為臺式龍門結構，采用雙邊驅動，慣性小，運行穩定。操作簡單。特別適用于中、薄有色金屬板材、不銹鋼板材和碳鋼板材的自動化切割下料。

XY軸運行軌道均采用優質軸承鋼材質的精密直線圓軌，有效地保證了機械運行精度。

◆配置大功率電機、精密細分驅動器，配合精密機械傳動系統，運行速度更快、更穩定，切割效率更高。

◆割槍采用氣動調高系統，反應迅速，故障率低，切割時隨鋼板高低不平而自動迅速調整割炬高度，保證切割時割炬與鋼板的距離一致，從而保證了切割質量。臺式數控切割機

◆采用了廣受好評的斯達峰數控系統，功能強大，操作簡單，操作人員上手快，普及率高，從此不用再為買了設備無人能操作而煩惱。

 ◆獨特?cái)帱c(diǎn)、斷電處理，加工過程可以沿軌跡前進、回退，靈活處理加工過程遇到的斷弧、斷電情況。

◆可配煙塵處理系統，切割時不再煙塵滾滾，使操作人員更安于本職工作，在一定程度上避免了操作人員流失。

技術參數（其它規格、配置可定做）

型號規格 MSTS-1530

切割范圍(寬×長)mm 1500*3000

切割電壓 220±5%V

切割方式 等離子

空移速度 0-8000mm/mon

等離子切割厚度 0.1-8mm（63A電源）

行走精度 0.2mm/m

引弧方式 非接觸式引弧

控制方式 2軸

傳動方式 齒輪、齒條

驅動電機 數字式步進電機

設備基本配置

序  號 項    目 數    量 單  位 說    明

1 主機 1 臺 焊接床身

2 驅動方式 3 臺 雙邊步進電機驅動

3 控制系統 1 套 SF-2100

4 橫向軌道 2 根 精密方軌

5 縱向軌道 2 根 精密方軌

6 橫向傳動 1 組 齒輪齒條

7 縱向傳動 2 根 齒輪齒條

8 限位裝置 2 套 機械限位、電子限位各1套

9 等離子電源 1 臺 華遠63A等離子電源（選配）

10 調高裝置 1 套 氣動調高（可選弧壓調高）

安全裝置

1、各運動部件在適當處均設安全防撞保護裝置及限位開關；

2、在用戶操作控制面板上設有緊急停車開關；

3、在燃?xì)夂脱鯕夤苈飞暇惭b回火防止器；臺式數控切割機

4、等離子電源安全防護請按照相關等離子電源使用說明書；

5、設備機架及電腦控制箱外殼都提供可靠接地，且電腦控制箱外殼單獨接地；

售后服務

1、設備的質量技術標準按國家法律法規規定的標準執行。

2、設備質保期為1年，自設備到場驗收合格之日起計算。保修期內，廠方按服務承諾做好保修等免費服務。若因產品質量產生的損壞，由廠方承擔維修費用。因購方人為損壞或操作不當?shù)仍蛞鸬木S修廠方只收取材料成本費和人工費。

3，質保期后，如購方設備出現故障或人為損壞，廠方按公司規定收取維修費用，臺式數控切割機

4，廠方會在購方告知設備故障后2小時內做出回應，如有需要，24小時內到達購方要求地點

5、廠方負責物品的包裝、安裝、調試，負責基本操作培訓等工作，直至該設備可以正常使用為止;負責提供商品的使用說明等相關資料;并承擔由此產生的全部費用，購方應全程配合廠方，為設備安裝提供條件。
