產品簡介：

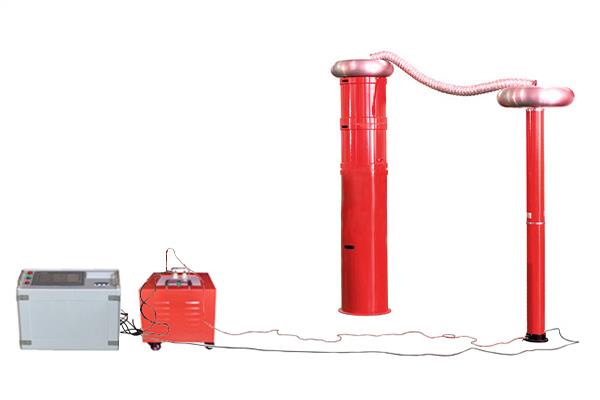

串聯諧振交流耐壓試驗裝置，簡稱串聯諧振裝置，它是運用串聯諧振的原理，通過勵磁變壓器激發串聯諧振回路，并在電抗器電感L固定情況下調節輸出頻率f，或者在頻率f（50HZ或60HZ）固定的情況下調節電抗器的電感L,  當測試頻率f、電抗器電感L、被試品電容三個參數使 2пf L=1/2пf Cx  （即ωL=1/ωCx）條件達成時，即測試回路達到諧振狀態，此時諧振電壓即為加到被試品上的試驗電壓。據此，串聯諧振交流耐壓試驗裝置又分為調頻串聯諧振試驗裝置和調感串聯諧振試驗裝置；
       NDCHX 串聯諧振裝置用于交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

產品特征：

☆、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q

☆、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30

☆、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿

☆、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患

☆、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓

☆、整個裝置單件重量很輕，便于現場使用

☆、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式

☆、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找

☆、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點☆、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

產品參數：

☆、輸出試驗電壓： 0 ～ 1000kV 交流有效值

☆、輸出試驗電流： 0.5 ～ 10A 交流有效值

☆、輸出頻率： 20 ～ 300Hz

☆、諧振電壓波形： 正弦波，波形畸變率：<1%

☆、被試品種類：各種電力變壓器、電力電纜、發電機、GIS等設備。

☆、工作時間：≤60min

☆、品質因數： 10 ～ 120，視不同的負載條件而不同

☆、輸入工作電源：220V，380V，50Hz.

☆、環境溫度： 0℃ ～ +40℃

☆、相對濕度： <95%RH，無凝露

☆、海拔高度： 2000m以下

☆、應用靈活：根據被試品電容量的不同，確定由單個或多個諧振電抗器串、并聯使用。

☆、變頻控制單元

     輸入工作電源：220V、380V、 50Hz

     輸出電壓：0～380V

     輸出頻率：20 ～ 300Hz，

     頻率調節細度：0.1Hz

     最大輸出功率：5～200kW

☆、勵磁變壓器

     額定容量：5 ～ 400kVA

     輸入電壓：0 ～ 380V

     輸出電壓：0 ～ 20kV

☆、電抗器：

     單臺電抗器額定電壓：22kV、25kV、27kV、44kV、54kV、66kV、100kV、150kV、200kV、300kV（有效值，也可根據系統要求定制單臺≤500kV的電抗器）

     單臺額定工作電流：1～10A（有效值）

☆、電容分壓器

     工作方式： 純電容式

     額定電壓：60kV、100kV、120kV、200kV、300kV、400kV、500kV、1000kV有效值

     工作頻率： 30～300Hz

     測量誤差： <1%

     電容： 1000pF±5%
