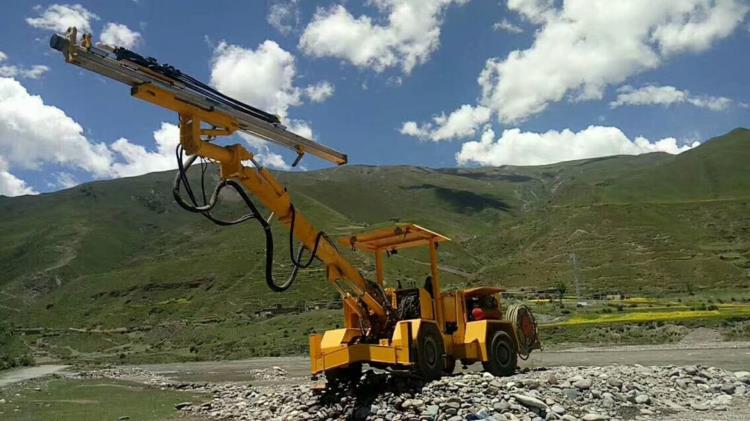

DW551掘進鑿巖臺車是一款全液壓型的高效鉆孔設備，鉆臂可伸縮，可相對平行于斷面進行多角度、多方位的鉆孔定位，爬坡能力≤15°，行走速度可達12km/h，轉場速度快適用于礦山、水電、鐵路、公路等領域的巷道、隧道掘進所需的爆破孔和錨桿孔作業，可為地下采礦和隧道開挖作業提供性能優異的鉆孔設備。
先進的安全理念
全采用堅固扎實的可升降防護操作室頂棚，大范圍的確保操作人員安全，安全就是收益；
卓越的施工效果
適用斷面10mx7.5米，斷面面積多達55m³；
全面的施工角度
整機具有兩個維度360度旋轉的功能，全方位鉆孔，真正無死角鉆進；
強大的行駛能力
行走速度可達12km/h，爬坡能力≤15°，轉場速度快，可適應各種惡劣地形。
高效的動力系統
該鑿巖臺車由4缸柴油發動機+電動機組合成的動力源，優異的動力系統，以及高標準的空氣排放，助力高效生產力；
自動防卡的功能
直接控制式鑿巖系統，配備自動防卡釬桿功能，自動停止、沖擊、回轉、推進分別采用各自的液壓泵，低壓高流量液壓系統兼顧高效鑿巖鉆進，預防鉆桿抱死，改善了鑿巖機的鉆桿消耗，降低作業成本；
便捷快速的配置
臺車配備一根90米長的電纜，馬達控制收放，高效安全；
性能參數
| 主要參數 | 參數值 |
|---|---|
| 型號 | DW551 |
| 整機尺寸 | 13870x2180x2360/3060mm |
| 使用斷面 | 10mx7.5m |
| 斷面面積 | 55m² |
| 鉆孔直徑 | φ43mm-φ115mm |
| 鉆桿長度 | 3700/4305mm |
| 鉆孔深度 | 3315/3920mm |
| 鉆孔速度 | 0.8-2m/min |
| 電機功率 | 55KW |
| 油箱容積 | 250L |
| 整機重量 | 15500kg |
| 鑿巖動力頭型號 | YHD210 |
| 回轉 | 正180反180 |
| 擺臂 | 左右40 |
| 行程補償 | 1500mm |
| 主臂行程 | 1500mm |
| 滑軌擺角 | 90 |
| 柴油機功率 | 74KW/2200RPM |
| 轉向 | ±40 |
| 輪胎 | 12.0xR20 |
| 爬坡能力 | ≤15 |
| 后橋擺角 | ±7 |
| 接近角/離去角 | 17/14 |
| 轉彎半徑 | 內側3.3m/外側6.95m |
| 行走速度 | 12km/h |
| 離地間隙 | 265mm |
| 行程制動 | 干式橋 鉗盤式（可選濕式橋/液壓制動） |
| 燃油箱 | 60L |
| 流量 | 0.36m³/min |
| 壓力 | 0.3-0.7MPa |
| 電機功率 | 2.2KW |
| 流量 | 70L/min |
| 壓力 | 0.2-0.8MPa |
| 電機功率 | 3kw |
| 蓄電池率 | 2x12v |
| 行車照明 | 24v |
| 工作照明 | 220v |
