電力后臺監控系統在電力系統中的應用

一、系統介紹

TQDL9000電力后臺監控系統是湖北力天機電設備有限公司推出的一款無人值守變電站監控系統，采用先進的通訊機計算機軟件技術對變電站的保護裝置、消諧裝置、小電流選線、直流屏、溫度、視頻、變壓器、UPS、發電機、電度表等裝置實現遙信、遙測、遙控、遙調功能。

通過TQDL9000監控系統可方便直觀監視各個設備的實時運行狀態，實現報警、報表、曲線等功能。

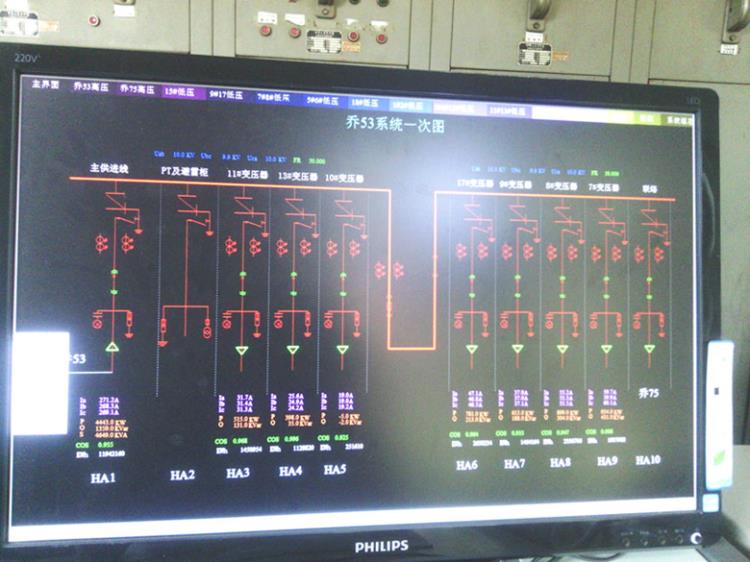

系統標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況；龐大的系統具有多畫面切換及畫面導航的功能；分散的配電系統具有空間地理平面的系統主畫面。主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互界面并實時刷新。

遙信功能主要針對接入的二次設備遙信狀態的顯示，在人機界面中綠色以綠色及紅色區分，提供遙信量列表，并在遙信量發生變位時產生聲光報警。遙信量一些常見的功能如下。

（1）         干式變壓器：三相工作溫度高、三相故障告警、風機工作狀態、風機啟停信號。

（2）         柴油發電機：工作狀態（運行/停機）、工作方式（手動/自動）、主備用機組、自動轉換開關狀態、過壓、欠壓、過流、頻率/轉速高、水溫高、潤滑油油溫高、潤滑油油壓低、啟動失敗、過載、啟動電池電壓高/低、緊急停車、充電器故障等。

（3）         開關：斷路器合位/跳位、遠方/就低、開入/開出。

（4）         電容補償：過諧、過壓、欠流、滯后、超前、報警。

（5）         直流屏、UPS：市電輸入正常/異常、電池低壓告警、逆變/旁路輸出、過載告警、過溫告警、整流器狀態、逆變器狀態、市電相序。

遙測功能主要提供實時顯示接入的二次設備測量值，例如電流、電壓、功率、電度、溫度、油壓等數值。遙測量可定義報警限值，越限可產生聲光報警。

QDL Integrate電力監控系統是武漢慶德隆電氣有限公司為滿足要求電氣自動化較高的隧道、橋梁、市政、工礦企業等變電站用戶需求研發電力監控的智能化、網絡化、組態化、分布式組態軟件。
QDL Integrate電力監控系統將供配電系統的設備運行狀況置于連續、精確的監控中心，提供變配電系統詳盡的實時數據、開關狀態、事故預警、事故記錄和分析、電能質量監視和控制、自動控制、繼電保護、節能數據統計等，為調度所調度人員、變電站值班人員提供信息化操作平臺。
