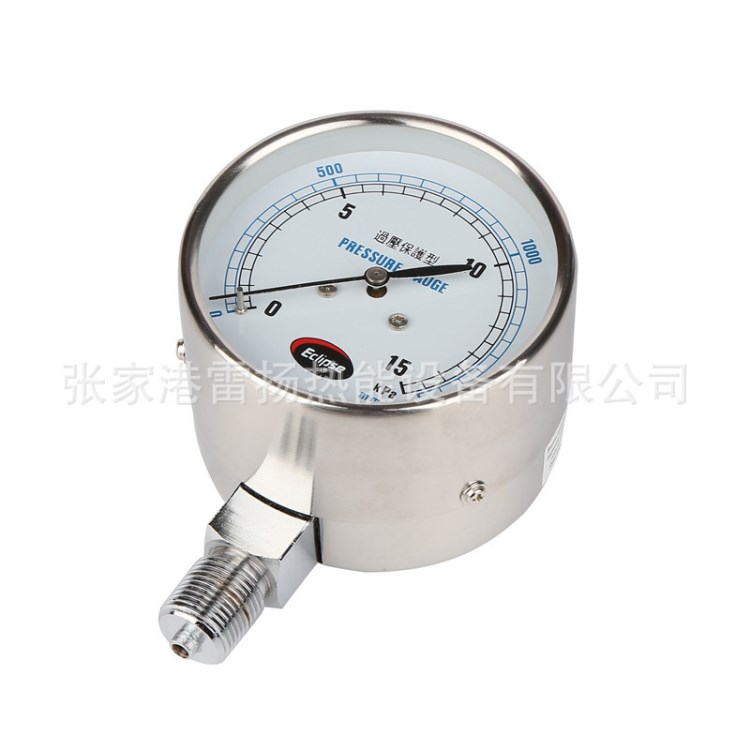

過壓防止型壓力表
二、特點：1．采用過壓防止結構, 能有效防止過壓造成儀表?yè)p壞而帶來燃燒不穩定、設備故障的不良影響.2．儀表設有調零裝置,能有效壓力表在各個地域都能使用,隨時校零.3．精度2.5% 達到國內水平。 4．靈活的安裝方式，便于拆卸。精美的外觀更讓使用設備顯示價值。5．5Kpa-50Kpa（500-5000mmwc）廣泛的壓力量程范圍,更好的適應不同的設備對其要求。
三、結構原理:微壓表由測量系統（包括接頭、波紋膜盒等）、傳動機構（包括拔桿機構、齒輪傳動機構）、指示部件（包括指骨與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。微壓表的工作原理是基于波紋金屬膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的轉動并放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來，還有調零裝置，可以方便將指針調整到零位。膜盒壓力表之所以壓力敏感元件是由兩塊波浪型的金屬膜片組成，故稱之為膜盒壓力表；但它與一般壓力表不同之處就在于于它能夠準確測較為微小的壓力，故又稱微壓表，臺灣稱之為水柱表或微壓計。
四、技術參數
膜盒 | 青銅,磷銅,不銹鋼SUS304,SUS316,SUS316L |
接頭 | 銅鍍鉻 |
機芯 | 黃銅 不銹鋼SUS316 |
外殼材質 | 碳鋼烤漆,鍍鉻,鑄鋁不銹鋼1Cr18Ni9Ti(SUS304) |
指 針 | 黑色鋁合金片 |
規格 | 表面直徑75mm、接口尺寸：3/8螺紋 |
溫度條件 | 環境及工作介質不超過-40℃ -70℃ |
測量范圍 | 0~50kpa/0-5000mmH2O (毫米水柱) |
六、應用：
此款壓力表為產品，熔先進的技術，精選材料精制而成，廣泛用于管道終端用氣壓力顯示，適用于測量液化石油氣、天然氣、空氣等對銅合金不起腐蝕作用的氣體的微壓和負壓；該產品應用于燃?xì)庠O(shè)備、熱能設備、涂裝設備和各式工業燃?xì)饧訜嵯到y(tǒng)、煤氣管道工程上，如調壓箱、燃燒器、鍋爐、烤爐、烘箱、廚具等工業設備用氣測量顯示儀表。
七、使用注意事項：
⑴儀表必須垂直：安裝時應使用扳手旋緊，不應強扭表殼；運輸時應避免碰撞。
⑵儀表使用宜在周圍環境溫度為-40℃ -70℃。
⑶使用工作環境振動頻率
