產品信息

----------------------------------------------------------------------------------------------------------------------------------------------------------

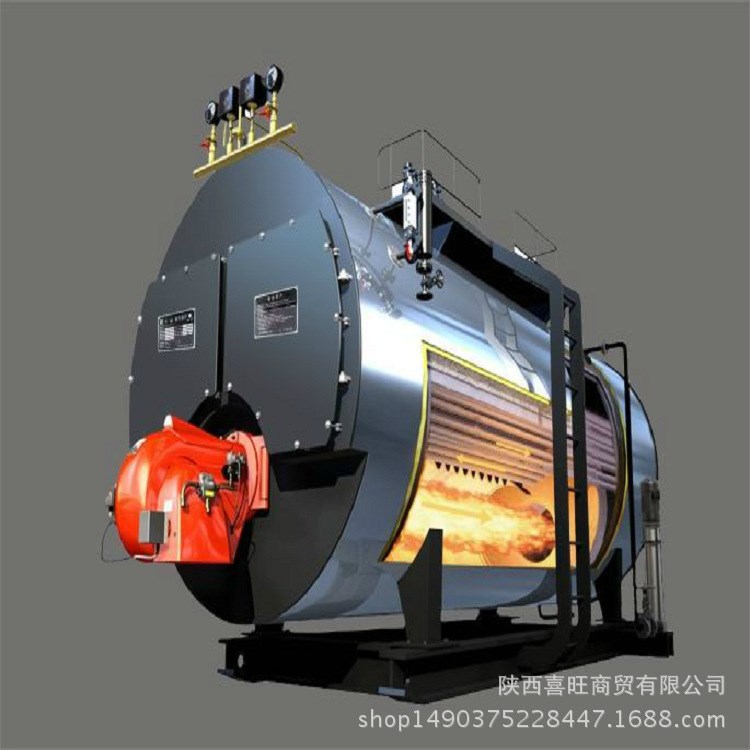

WNS型燃油（氣）蒸汽鍋爐為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構，高溫?zé)煔庖来螞_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。鍋爐裝有活動的前后煙箱蓋，使鍋爐檢修方便。鍋爐配置技術性能良好燃燒器，采用了燃燒自動 比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。

主要特點：
1、整體結構合理、緊湊、屬鍋爐島型，符合 快裝出廠條件 。本產品出廠時由三大部分組成；鍋爐主機、煙囪及管路系統，其中主機和煙囪部分已在廠內制造完畢，主機所配套的管路閥門、儀表已隨機裝妥，運至現場將主機和煙囪組裝即可?，F(xiàn)場接通氣源、電源、水管路即可試車。大大縮短了安裝周期，且可產品質量。
2、設計性能先進，該鍋爐主機屬整體結構，燃燒器裝配在前煙箱蓋上，本體主要布置受熱面和燃燒室部分。具有結構合理、緊湊，鋼材耗量低，爐膽采用偏置波形爐膽， 保溫層選用新型輕質隔熱保溫材料，外包裝采用彩色薄板，外形包裝為長方體，使鍋爐性能、重量、結構尺寸、外觀造型與國內同容量產品相比具有明顯的先進性和美觀感。該鍋爐給水設備配置在鍋爐右側的鍋爐底座上使之與主機為一體，不須另做基礎。
3、水循環簡單，受壓部件結構合理，在水質的情下，可以安全運行。
4、配套輔機，綜合技術性能先進。

鍋爐的工作過程：

燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽前端進入燃盡室內 ，在燃盡室后部上側進入對流受熱面，經由前煙箱體上部進入第二對流受熱面從后煙箱后部離開鍋爐到囪排入大氣。若因調風不適當產生煙塵可分別沉降在前、后煙箱體、燃盡室內，打開檢查門可全部清理。工質通過受熱產生飽和蒸汽由主汽閥輸出至運行系統。

WNS型燃油(氣)蒸汽鍋爐保護裝置：

1、蒸汽鍋爐水位實時監控功能：配有電子檢測水位裝置，實時監控鍋爐水位。
2、蒸汽鍋爐時間設置功能：用戶可根據需要，自由組合設定鍋爐的起停時間。
3、蒸汽鍋爐漏電保護功能：控制系統檢測到電熱元件漏電后，將自動切斷電源。
4、蒸汽鍋爐缺水保護：當鍋爐缺水時及時切斷燃燒器控制電路，防止燃燒器發生干燒損壞，同時控制器發出缺水報警指示。
5、蒸汽鍋爐電源異常保護功能：鍋爐立刻停止運行。
6、蒸汽鍋爐超壓聯鎖保護：鍋爐內壓力超過用戶設定值時，禁止燃燒器工作并報警提示。
7、蒸汽鍋爐壓力控制器、水位報警器、安全閥、極低水位報警等多重安全保護。
8、蒸汽鍋爐完整的燃?xì)忾y組及保護系統：提供從過濾器、調壓閥、電磁閥等完整燃?xì)忾y組及配件，確保了燃?xì)獾陌踩浴?br /> 9、蒸汽鍋爐煙氣監控裝置，可自動監測鍋爐的排煙溫度，更加方便地掌握鍋爐的燃燒情況。

點火：

點火前首先檢查燃燒器的啟動滿足以下條件：

①控制器應復位；

②油（氣）閥必須處于關閉狀態；

③空氣壓力開關的常閉觸點是閉合的；

④閥前的油（氣）壓力符合設計要求，低壓油（氣）開關的常開觸點和高壓油（氣）開關的常閉觸點是閉合的；

限恒溫器W、控制恒溫器R的觸點是閉合的；

燒器必須接地良好。

調試：

閉合電源開關，風機轉動對爐膛進行預吹掃，根據燃燒器使用控制器和風門伺服電機的型號，預吹掃可能是在小風門下進行，也可能在大風門下進行；

為了預吹掃的效果，對于以小風門吹掃的燃燒器來說，小風門的設置不應太小，一般設定小風門時的風量為總風量的50%，小不得小于總風量的35%。

（3）預吹掃時風機產生的風壓必須足以使空氣壓力開關的常開觸點閉合，這樣燃燒器才能正常啟動。否則在完成預吹掃后，將會停機，此時應將空氣壓力開關的設定值將低，直到常開觸點能夠閉合。

（4）重新啟動燃燒器，在預吹掃將結束時，控制器將按預定的程序使高壓電極點火，并打開油（氣）閥，使燃燒器點火。

在次點火時，可能由于下述原因會出現連續“故障停機”（此時故障紅燈亮，需按復位鍵，使燃燒器復位，才能啟動）。

油（氣）管道中的空氣未完全排除，無足夠的油（氣）使火焰穩定，此時應繼續排除空氣直至油（氣）充滿管道。

由于空氣/油（氣）的比例不對，使電離區的火焰不穩定，這可改變油（氣）量或空氣量使比例趨于合理來解決。

點火變壓器的放電電流阻礙電離電流，使電離電流不足，此時變換變壓器的兩根進線位置，即可解決。排除上述故障后燃燒器應能正常啟動和點火。

（5）在油（氣）閥上調節啟動油（氣）壓力，要點火、啟動平穩的前題下，啟動油（氣）壓力應盡可能地調得高一些。

（6）調節油（氣）流量的大小，并用煙氣分析儀對煙氣成分進行分析，當煙氣中的CO2=8~12%、CO＜0.1%時，燃燒的調試就算完成了。

3）點火成功后，必須不間斷地根據用汽情況來調整鍋爐負荷，壓力與蒸發量的穩定，用汽部門應與鍋爐房加強聯系，用汽有變化時，較好能提前半小時通知鍋爐房。

4） 本鍋爐燃用輕油時，應用基低位發熱值約42000kJ/kg。燃用天然氣時，應用基低位發熱值約35000kJ/kg。

5） 運行時，應注意鍋爐各部分有無特殊響聲，如有應立即檢查，必要時停爐檢查。解除故障后方可繼續運行。
