產地
英國
否
品牌
上儀
型號
AI40
產品用途
閥門控制
驅動能源
電動執行器

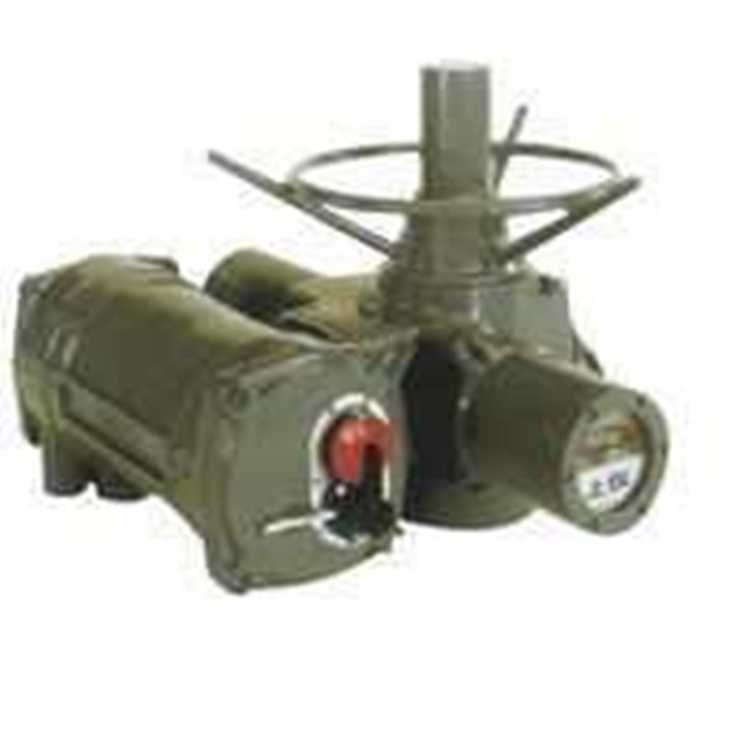

AI、MI智能型電動執行機構的工作原理：
AI、MI系列智能型電動執行機構由三相異步電動機驅動，通過蝸輪蝸桿減速，帶動空心輸出軸輸
出轉矩。減速器具有手/電動切換機構，當切換手柄處于手動位置時，手輪通過離合器帶動空心輸出軸轉動；電動操作時，切換機構將自動回落至電動位置，離合器和蝸輪嚙合，由三相電機驅動空心輸出軸轉動。
執行機構輸出軸的轉動通過增速機構傳至霍耳效應脈沖式傳感器，而電機蝸桿軸向力產生的軸向
位移傳到機械式的力矩控制機構（開關機構）上，以實現閥位和力矩的控制。
電動執行機構的智能控制器接受標準模擬電流控制信號或開關量控制信號或總線信號，將執行機
構的輸出軸定位于和輸入信號相對應的位置上；又可以根據聯鎖控制、兩線控制或緊急ESD事件信號定位于控制系統預先設置的位置。
AI、MI智能型電動執行機構的主要特點：
經典的機械式力矩保護裝置，工作穩定
霍耳效應脈沖式傳感器精度高，適應性強
采用超大規模集成芯片，使執行機構具備了強大的功能
提供中、英文菜單?？赏ㄟ^遙控器進行設定調試，操作簡單方便
非侵入式設計——采用雙密封結構、殼體無貫通軸設計，
調試時無需打開控制箱罩蓋，防護等級達到IP68
工作制： 1）AI（S2可逆、斷續運行，25%的接通持續率，接通次數≤630次/小時）
2）MI（S4可逆、斷續運行，25%的接通持續率，630次/小時≤接通次數≤1200次/小時）
輸入信號： 1）模擬信號：4～20mA.DC 輸入阻抗250Ω
2）脈沖開關量信號≥150ms
3）Profibus-DP、HART（可選）
輸出信號： 1）4-20mA.DC 負載阻抗≤750Ω
2）Profibus-DP、HART（可選）
機械輸出： 1）AI多轉式 ≥6圈
2）MI多轉式 ≥6圈
3）AI角行程 0～90
