產品分類 更多>>
產品推薦
加工定制
是
品牌
泉享
型號
D373H-16C
材質
碳鋼
連接形式
對夾
結構形式
垂直板式
適用介質
水、蒸汽、油品
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
雙向
驅動方式
手動
零部件及配件
手輪
用途
截止
類型(通道位置)
直通式
3C閥門類別
工業
規格
DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN450,DN500,DN600,DN700,DN800,DN900,DN1000,DN1200

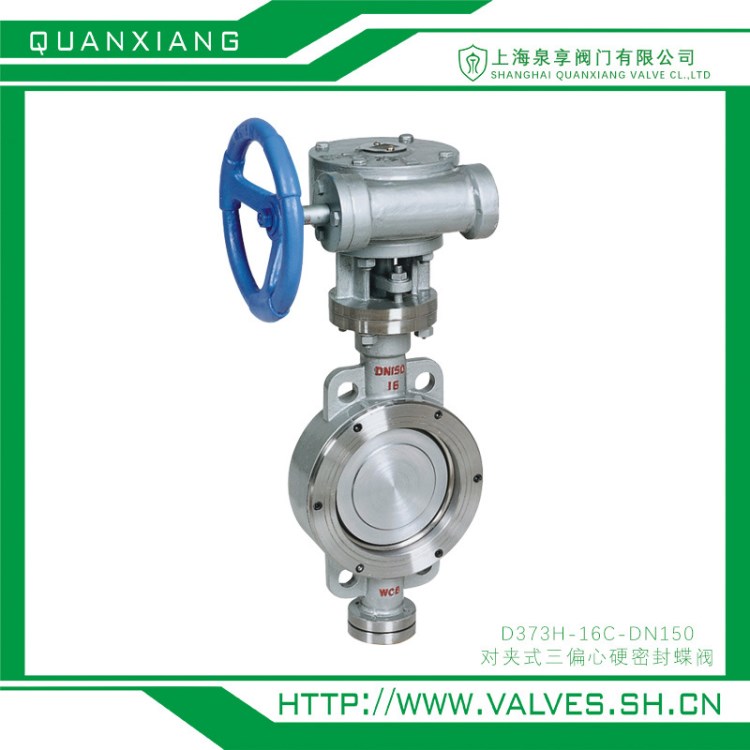

D373H對夾式硬密封蝶閥的性能：
D373H對夾式硬密封蝶閥適用于水、蒸汽、油品、空氣、煤氣等各種不同介質，D373H對夾式硬密封蝶閥的主要特點有：1、適用溫度-20~+425oC；2、工作壓力大，耐磨損，使用壽命長，啟閉時間迅速；3、D373H對夾式硬密封蝶閥密封性能好，具有自動定心作用，泄漏量??；4、F四氟密封適用溫度≤160oC。渦輪硬密封法蘭蝶閥已被廣泛應用于石化、電廠、鋼廠、食品、化工、飲料、醫藥、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。
D373H對夾式硬密封蝶閥產品的特點：
1、硬密封蝶閥采用三偏心密封結構閥座與蝶板幾乎無磨損具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作具有金屬硬密封和彈性密封的雙重優點無論在低溫和高溫的情況下均具有優良的密封性能具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金密封面耐磨損使用壽命長
4、大規格蝶板采用絎架結構強度高過流面積大流阻小
5、硬密封蝶閥具有雙向密封功能安裝時不受介質流向的限制也不受空間位置的影響?yīng)稍谌魏畏较虬惭b
6、驅動裝置可以多工位旋轉90°或180°安裝便于用戶使用
1、硬密封蝶閥采用三偏心密封結構閥座與蝶板幾乎無磨損具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作具有金屬硬密封和彈性密封的雙重優點無論在低溫和高溫的情況下均具有優良的密封性能具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金密封面耐磨損使用壽命長
4、大規格蝶板采用絎架結構強度高過流面積大流阻小
5、硬密封蝶閥具有雙向密封功能安裝時不受介質流向的限制也不受空間位置的影響?yīng)稍谌魏畏较虬惭b
6、驅動裝置可以多工位旋轉90°或180°安裝便于用戶使用
D373H對夾式硬密封蝶閥（16-25）產品鏈接尺寸：
| 公稱 通徑 DN | 外形尺寸 | 連接尺寸 | |||||||
| L | H | D73H/D373H/D673H/D973H | PN1.6MPa | PN2.5MPa | |||||
| H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |||
| 50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-18 | 145 | 8-18 |
| 80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 |
| 100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 |
| 125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 |
| 150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 |
| 200 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 |
| 250 | 76 | 243 | 680 | 270 | 280 | 335 | 12-26 | 370 | 12-30 |
| 300 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 |
| 350 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 |
| 400 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 |
| 450 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 |
| 500 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 |
| 600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 |
| 700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 |
| 800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 |
| 900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 |
D373H對夾式硬密封蝶閥訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請?jiān)谟唵沃姓f(shuō)明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
