DZY-212中間繼電器DZ□－200、200X系列中間繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。

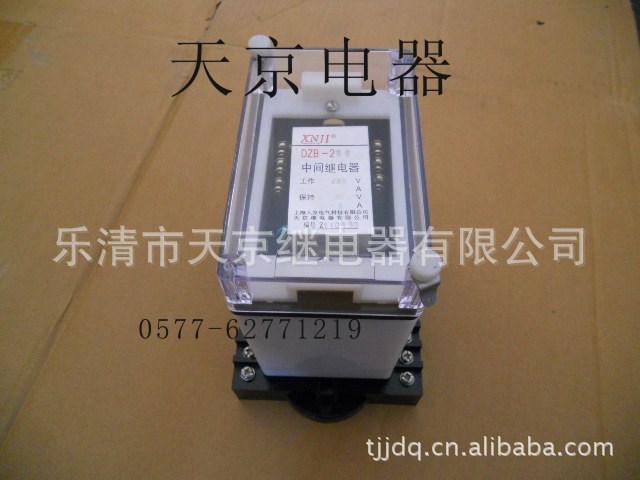

DZY-212中間繼電器
的詳細介紹
DZY-212中間繼電器

1、用途
DZ□－200、200X系列中間繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。其中帶“X”的為在“200”基本型基礎上增加一副帶機械保持的動合信號觸點并帶有動作信號指示器。
2、型號及含義
繼電器的型號及其代表的意義如下：

3、結構與工作原理
1．結構
繼電器采用JK－11K、H、Q殼體，其外形尺寸、背后端子及安裝開孔圖見附錄3。背后端子接線圖見圖2。繼電器為閥型電磁式繼電

器。線圈裝在“П”型導磁體上，導磁體上面有一個活動銜鐵，導磁體兩側裝有兩排接觸系統。接觸系統由幾個觸點組構成。
2．動作原理
當繼電器線圈施加激勵量等于或大于其動作值時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使觸點接通、斷開或切換被控制的
電路。當繼電器的線圈被斷電或激勵量降低到小于其返回值時，銜鐵和接觸片返回到原來位置。
4、技術數據
1．繼電器的型號、觸點形式、繞組類型及額定數據見表2，線圈電阻值見表3~8。
2．動作值
繼電器動作電壓為額定電壓的30％～70％。動作電流不大于額定電流的80％。DZJ—200、200X的動作電壓不大于額定電壓值的80%。DZK—200、200X的動作電壓為額定電壓值的50％～70％。
3．保持值
　 保持電壓不大于額定保持電壓的70％。保持電流不大于額定保持電流的80％。
4．返回值
返回值不小于額定值的5％。DZB—200、200X及DZS—200、200X不小于額定值的3%。
5．動作時間，返回時間見表1。
6．功率消耗
繼電器在額定值時功率消耗見表9。
7．介質強度
繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，以及線圈電路與觸點電路之間，應能承受2kV（有效值）、50Hz的交流試驗電壓，歷時1min的試驗，而無絕緣擊穿或閃絡現象。
8．熱性能
當環境溫度為40℃時，電壓繞組長期耐受110%額定電壓，溫升不大于65℃。電流繞組能耐受3倍額定電流，歷時5s。
9．觸點斷開容量
在直流有感（τ=5ms）回路，U≤250V，I≤1A，繼電器主觸點的斷開容量為50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A為 250VA。
10．觸點的接通能力
a．繼電器主觸點長期允許通過電流為5A。
b．繼電器信號觸點長期允許通過電流3A。　
11．繼電器的電壽命及機械壽命見表10。
12．重量約為1.5kg。
型號 觸點形式 繞組類型 額定電壓（V） 備注
DZY/DZJ-201/201X 002 一個電壓
工作繞組 380
220
127
110
100
60
48
36
24
12 Y表示直流電壓
J表示交流電壓
DZY/DZJ-202/202X 006
DZY/DZJ-203/203X 202
DZY/DZJ-204/204X 220
DZY/DZJ-205/205X 240
DZY/DZJ-206/206X 400
DZY/DZJ-207/207X 402
DZY/DZJ-208/208X 420
DZY/DZJ-209/209X 600
DZY/DZJ-210/210X 602
DZY/DZJ-211/211X 620
DZY/DZJ-212/212X 800
DZY/DZJ-213/213X 004
DZY/DZJ-214/214X 060
DZY/DZJ-215/215X 062
DZY/DZJ-216/216X 080
DZY/DZJ-217/217X 242
DZY/DZJ-218/218X 260
DZY/DZJ-219/219X 422
DZY/DZJ-220/220X 440
DZY/DZJ-221/221X 024
DZY/DZJ-222/222X 204

5、調試方法
1．繼電器的動觸點與靜觸點的間隙不小于2mm。
2．動合觸點的超行程為0.3mm～0.5mm，動合觸點閉合后的壓力不小于0.1N，動斷觸點壓力不小于0.08N，調整動靜觸點的壓力可改變動作值及返回值。
3．DZK—200和DZK—200X系列電壓線圈應按其額定電壓值串接一個
