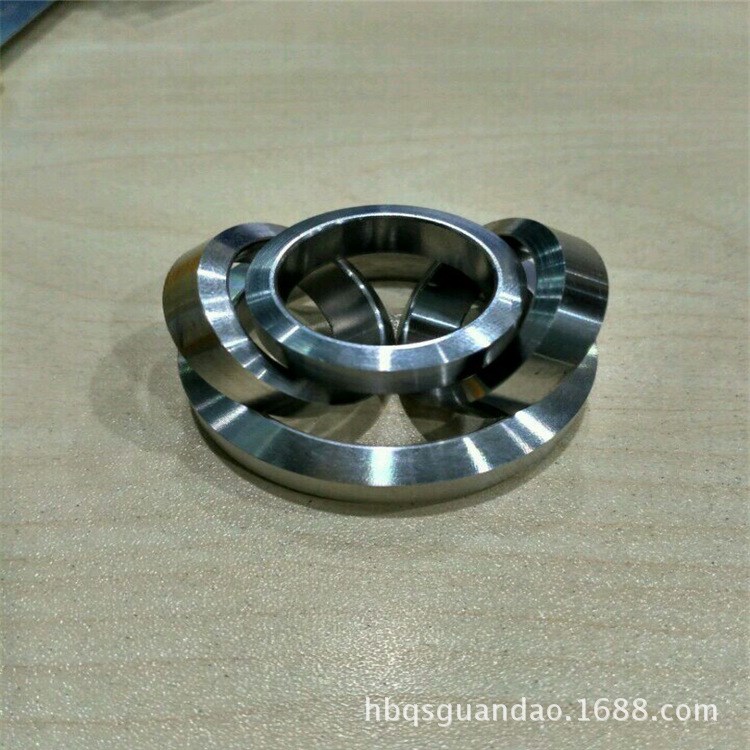

金屬透鏡墊

高壓管道連接中，廣泛使用透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線變成環帶，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，墊片制造成本較高，加工也較困難。

中文名

金屬透鏡墊

公稱壓力

16.0～32.0Mpa

公稱通徑

3～200mm

使用溫度

－30～200℃

目錄

1組成及結構

2墊片特性

3適用范圍

4結構型式

5金屬透鏡墊材料及技術要求

組成及結構

高壓管道連接中，廣泛使用透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線變成環帶，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，墊片制造成本較高，加工也較困難。
