加工定制
否
品牌
藍控電子
型號
v22-2.0
種類
光學
材料
金屬
材料物理性質
導體
材料晶體結構
單晶
制作工藝
集成
輸出信號
數字型
防護等級
1
五、詳細說明

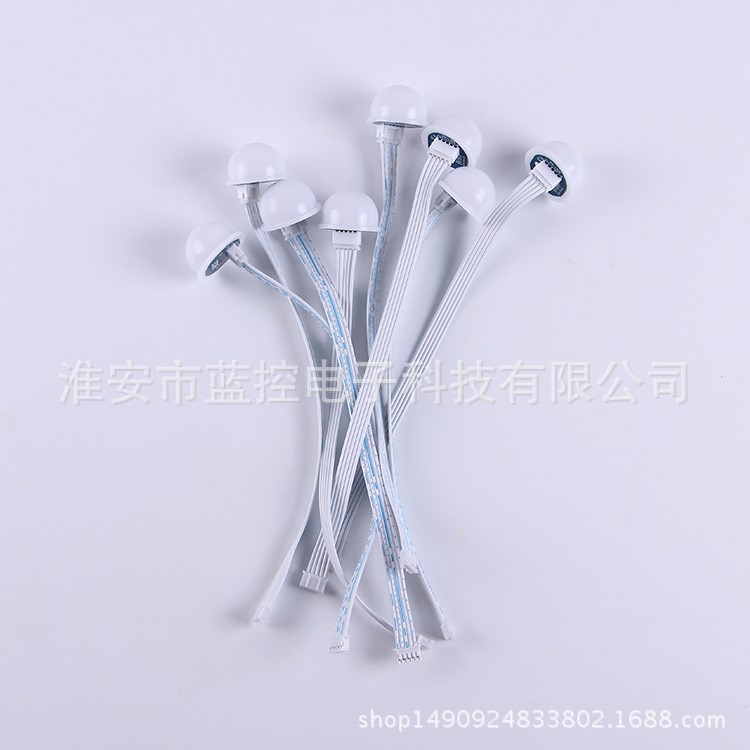

B-LUX-V30B是一款集成了光電二極管和ADC 的環境光傳感器，提供I2C 數字接口。傳感器內部的光電二極管將光強轉換為電流，然后通過低功耗電路處理為數字比特流。該比特流經數字處理并保存在輸出寄存器內，通過I2C 接口讀取。
片上濾光器可防止紫外線和紅外光進入光電二極管，光學響應設計與人眼的光譜響應相匹配。第二個光電二極管陣列主要對紅外光譜敏感，用于匹配熒光燈和白熾燈的光信號響應。
傳感器模擬設計的兩個關鍵特性是低電流損耗( 典型值為700 μA) 和極寬的光動態范圍，從0.054流明至200000流明—范圍超過了4,000,000:1。片內自動量程調整機制無需用戶干涉增益范圍的設置。
傳感器可以定制，對于那些需要工作在較暗環境的應用，可定制器件增強工作靈敏度。ADC 的默認積分時間為100ms ，具備固有的通用照明電源的50Hz 和60Hz 紋波抑制。
人眼 CIE曲線和不同光源
傳感器檢測亮度的方式與人眼相同。為了達到這一目的，傳感器的光譜靈敏度需要與人眼接近。圖1所示為IC 和人眼的光譜靈敏度(CIE) 曲線。
從圖中可以看出，人眼對555nm (綠色) 光線靈敏，而對藍光( 約470nm) 和紅光( 約630nm)的敏感度要低得多。另外，人眼看不到紅外 (
