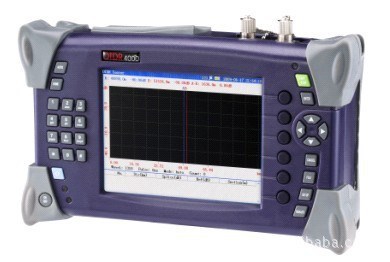

OTDR-4000/2000便攜式光時域反射儀
產品描述：
OTDR2000/4000系列便攜式光時域反射儀(OTDR)是新推出的基于FTTx的光纖光纜測試儀器，彩色顯示屏（可選觸摸屏），外形美觀大方，重量輕，體積小，便于安裝和維護，高容量內置電池，可選內置多個測試波長及光測試功能，如可視故障定位(VFL)功能，是為FTTx網絡測試量身訂做的一款新品，給現場技術人員提供較高的性能和升級服務
產品特點：
l 高級防反射LCD，強光下顯示界面清晰可見
l 具有可視故障定位功能（VFL）
l 高速USB接口功能，波形文件轉存及打印方便快捷
l 超長時間的鋰電池供電時間，非常適合長時間外出施工作業
l 在線升級功能，系統升級不必再返回原廠
主要功能：
1.快速自動測試：
自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要接入光纖、點擊【測試】按鈕即可，儀器會自動設置測試條件并終給出準確的測試結果，如測試曲線和事件列表等。
2.快速曲線分析：
快速準確地查找出測試曲線中的事件點或故障點及其位置信息，并以事件表的形式列出線路中所有的事件信息，這對線路維護人員非常有用，既提高測試效率，又無需了解難以理解的背景知識。
3.的文件管理：
除了能對機內的文件進行存儲、瀏覽、刪除外，還能夠外接基于PCL語言的激光打印機或噴墨打印機，以便打印測試報表。除此之外，還可借助PC連接軟件通過USB數據線與PC機高速通信。
4.便利的VFL功能：
借助可視紅光故障（VFL）功能可以非常方便、快捷地發現短距離光纖鏈路中斷點或大的損耗點位置，以便維護人員及時采取措施，節省時間。
4.手動測試模式：
用戶可根據測試需要選擇實時測試模式或平均測試模式。實時測試可快速檢測光纖鏈路的動態變化，應用于需要實時監測或觀察光纖鏈路的對接過程及效果。
5.平均測試模式：
應用平均測試模式可以盡較大可能地抑制測試曲線中的噪聲，從而得到更加的測試結果。在平均測試模式中，平均次數的大小將影響測試曲線中噪聲的抑制效果，平均次數越大，則對噪聲的抑制效果越好，但測試時間也相應的加長，因此，在實際使用中要根據需要設置平均次數。
6.盲區測試模式：
適于對超短距離光纖的測試
技術規范
型號 | OTDR2000 | OTDR4000 |
中心波長 | 1310nm/1550nm | 1310nm/1550nm |
適用光纖類型 | 單模 | 單模 |
動態范圍 | 15/16dB | 30/32dB |
事件盲區 | 1.6m | |
測距準確度 |
| |
