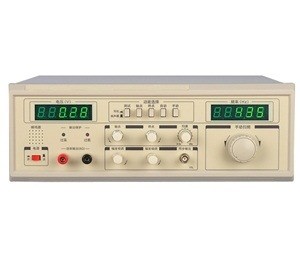

音頻掃頻信號發生器/音頻信號發生器 型號;ZRX-16842-60
ZRX-16842系列音頻掃頻信號發生器，是采用國外當前最新的電子技術，利用新穎的壓控RC振蕩電路，能產生純正的正弦波信號的功率儀器。該系列儀器的輸出電壓、輸出波形的頻率全部用數碼管顯示，所有的工作參數全部用按鍵和電位器設置。具有掃頻范圍可達1:1000以上，輸出功率大（最大達200W），波形失真小等優點。功放具有開機延時輸出、過溫保護、短路保護、過載限流保護、輸出幅度過大保護、顯示過溫和顯示過載等功能。
本系列儀器外形美觀，體積小巧，結構新穎，操作簡單，模塊化設計使維護極為方便。可廣泛應用于聲學、振動等方面作為信號激勵源，特別適合于揚聲器生產線上用作純音測聽。
■技術參數
1.1 頻率范圍:20Hz～20000Hz
1.2 頻率顯示誤差: 1×10-5±1個字
1.3 輸出電壓指示誤差: 1%（讀數）±0.3%（滿度）
1.4 正弦波輸出幅度（見表一）
1.5 正弦波頻響：±0.4dB（以1KHz為基準）
型 號 | 功率輸出電壓 (8Ω負載) | 功率輸出電壓 (4Ω負載) | 功率輸出電壓與 信號輸出電壓的比例 | 匹配輸出功率 (8Ω/4Ω負載) |
ZRX-16842-200 | 0～41Vrms | 0～29Vrms | 8:1 | ≥200w |
ZRX-16842-100 | 0～30Vrms | 0～21Vrms | 6:1 | ≥100w |
ZRX-16842-60 | 0～23Vrms | 0～16Vrms | 5:1 | ≥60w |
ZRX-16842-40 | 0～19Vrms | 0～13Vrms | 4:1 | ≥40w |
ZRX-16842-20 | 0～13Vrms | 0～9Vrms | 3:1 | ≥20w |
1.6 正弦波失真：≤0.8%(8Ω負載)
1.7 掃頻方式：對數
1.8 掃 頻 比：≥1：1000
1.9 掃頻時間：0.5S～20S
1.10工作電壓：AC 220V±5% 50Hz±2Hz
1.11 工作環境
1.11.1 溫 度:0℃～40℃
1.11.2 濕 度:不大于90%RH
1.12 外形尺寸：390mm×360mm×120mm
1.13 重 量：約5Kg～15Kg
