產地
溫州
否
品牌
良工
型號
焊扇機
電流
交流
動力形式
超聲波
控制方式
自動
頻段
標準
驅動形式
氣動
作用原理
脈沖
作用對象
塑料
升降控制
電動
焊接原理
對焊
重量
100
產品別名
焊廣告塑料扇
工作形式
塑焊

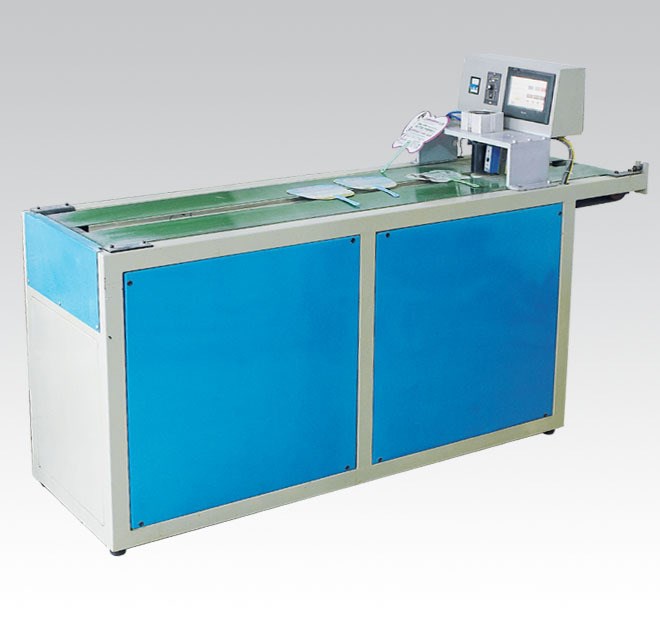

產品概述：本機配置電腦定位、光電跟蹤，人體界面觸摸屏操作，采用高波段超聲波熱合處理，代替了用不銹鋼鉚釘鉚接，塑料扣連接工藝，本公司還可以根據客戶的不同規格不同形狀產品做特定設計
特別針對廣告扇焊接,可以省了鉚釘?shù)牟牧腺M用,一臺機器可以2-3人一起使用,自動焊接成型
有兩款，一種為流水線自動焊接，另一種為腳踏式
一、型號：LG ２０１１，用于焊接塑料廣告扇
1.1、超聲波功率：額定功１５00W
1.2、超聲波頻率15KHZ
1.3、電源：AC220 V 50 HZ
1.2、超聲波頻率15KHZ
1.3、電源：AC220 V 50 HZ
二、設備操作描述：
本機為單頭分體式超聲波焊接機，超聲波發生器與主機有電纜線連接，避免了由于工作時的振動而造成的故障。
三、超聲波焊接的基本原理及特點：
由超聲波發生器產生15KHZ的高壓、高頻電信號，通過換能器的壓電逆效應轉換成同頻率的機械振蕩，并以音頻縱波的形式作用于塑料制品工件上，通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到工件本身的熔點時，工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，達成完美的焊接。
四、設備主要結構及元器件品牌：
4.1換能系統：采用日本原產晶片換能器，日本皇牌鋼變幅桿，功率強勁，堅固耐磨，比同等國產換能系統功率高20%。
4.2氣動元件：采用品牌大直徑氣缸Φ63*80MM—20,五通電磁閥,上下運行平穩,緩沖效果良好,消除焊頭對工件的沖擊力和對換能器的反沖力,更利于焊接較為精密的工件及有效保護壓電陶瓷片。
4.3本機設精密的微調機構，微調距離可精密到0.02mm,并且有儀表指示。機身高度及焊頭的下降距離均有刻度指示，度1.0mm;
4.3 機架: 獨特的長方型立柱設計，機械強度更高，有效避免了工作時的后仰現象，機架板金等全部由激光切割機,數控剪板折彎機加工而成,整機裝配吻合精良，整機全部烤漆處理，附著性好，不脫落，外型美觀大方。
4.4運動結構: 設備采用臺灣品牌線性滑軌，精密度極高，（是傳統的導桿配直線軸承不能比擬的）且堅固耐磨，使焊頭下降更平穩,不偏不移.，更有利于焊接較為精密之產品。
4.5平衡機構: 換能器組件可隨意旋轉，且換能器組件設水平可調結構，工作臺設可調結構，兩種調試結構使調試模具更方便快捷,易于操作,易學易懂.
4.6 電器系統: 全套元器件組裝,功放部分改良設計,增加放大組件分擔負載,
降低三極管的溫升,降低毀損率，無程控板設計,由日本OMRON時間繼電器替代機械式時間撥碼開關,時間控制更為。
五、服務承諾：保修壹年，終生服務。13506576152 4007115115 057758887888 13958889262
