東臺市金源鎢鉬材料有限公司已獲得ISO9001質(zhì)量管理體系認(rèn)證、是由國內(nèi)鎢鉬行業(yè)中知名度極高的國營東臺鎢酸廠改制而成。它是采用先進(jìn)工藝和設(shè)備生產(chǎn)鎢銅、鎢鈷、鎢鎳銅等系列合金制品；以原生鎢鉬礦、鎢鉬廢料為原料，經(jīng)濕法冶金生產(chǎn)鎢、鉬酸鈉，鎢、鉬酸銨等系列產(chǎn)品的綜合性企業(yè)。
本公司生產(chǎn)的系列產(chǎn)品質(zhì)量穩(wěn)定、價格合理，久負(fù)盛譽．產(chǎn)品銷往北京、浙江、廣東、上海，并部分出口美國和西歐，廣泛用于電工電器、航空航天、電力電子、機(jī)械制造、放電管電極、避雷器觸點及染料、顏料、催化劑、緩蝕劑的合成等領(lǐng)域。特別是本公司用的先進(jìn)設(shè)備、采用熔滲工藝生產(chǎn)的小規(guī)格鎢銅合金的品種、質(zhì)量更是在同行中更負(fù)盛譽，可滿足各類客戶對其含量、尺寸、形狀的具體要求。在同行中具特色！

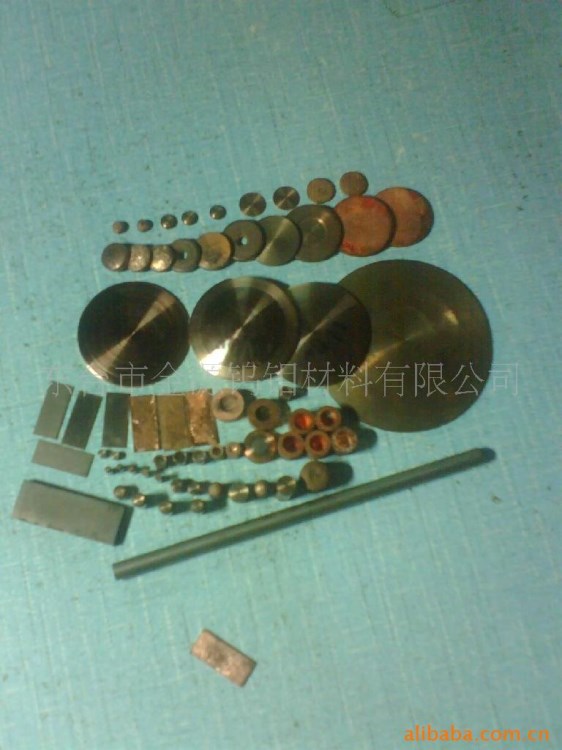

多年以來,本公司在產(chǎn)品的品種及生產(chǎn)工藝方面不斷創(chuàng)新,先后多次試驗實踐,終于采用工藝通過一次成型新枝術(shù)生產(chǎn)出獨樹一幟的鎢銅與銅覆合而成的鎢銅套、形狀復(fù)雜難度較大的鎢銅薄型元球片等新產(chǎn)品，這些新產(chǎn)品的推出，為用戶節(jié)約了大量的加工費用和因線切割所需要的時間、同時也為用戶極大地提高了精加工的成品合格率。
W-Cu系列合金是由導(dǎo)電性高的銅和難熔金屬鎢組成。金屬鎢和銅之間既不互相溶解也不形成金屬間化合物，只能形成假合金，因此，W-Cu合金呈現(xiàn)出鎢的耐高溫、高硬度、低膨脹系數(shù)和銅的高導(dǎo)熱、導(dǎo)電性、好的塑性等綜合優(yōu)異性能。由于這類合金耐電弧燒蝕、耐熔焊、耐沖擊、機(jī)械強度高，因此，在電力工業(yè)中高壓和中壓范圍內(nèi)被廣泛用作油、SF6開關(guān)裝置的觸頭材料。鎢基合金電觸頭材料就是W-Cu系列合金中常見的一大類，屬高、中壓觸頭材料.一般而言，銅和鎢可以按任意比例組合，銅鎢比例常有30/70~90/10不等。W-Cu系列合金的性能見下表
型號
|
密度
g/cm3
| 硬 度
|
電阻率
μΩ*cm
|
電導(dǎo)率
|
熱導(dǎo)率
| |||
HB / HV
| ||||||||
軟態(tài)
| 硬態(tài)
| 軟態(tài)
| 硬態(tài)
| |||||
Cu-W50
| 12．0-12．5
| 105
| 130
| 109
| 136
| 2．5-3．0
| 67-56
| 316
|
Cu-W60
| 12．8-13．0
| 120
| 160
| 125
| 167
| 3．5
| 48
|
|
Cu-W70
| 14．0-14．4
| 145
| 185
| 152
| 193
| 4．1
| 41
|
|
Cu-W75
| 14．6-15．0
| 160
| 200
| 167
| 209
| 3．5-4．5
| 48-37
|
|
Cu-W80
| 15．2-15．5
| 180
| 220
| 188
| 230
| 4．5-5．5
| 37-32
|
|
Cu-W90
| 17．1
| 240
|
|
|
| 4．6-5．5
| 36-30
|
|
電阻焊電極：綜合了鎢和銅的優(yōu)點，耐高溫、耐電弧燒蝕、強度高、比重大、導(dǎo)電、導(dǎo)熱性好，易于切削加工，并具有發(fā)汗冷卻等特性，由于具有鎢的高硬度、高熔點、抗粘附的特點，經(jīng)常用來做有一定耐磨性、抗高溫的凸焊、對焊電極。
●電火花電極：針對鎢鋼、耐高溫超硬合金制作的模具需電蝕時，普通電極損耗大，速度慢。而鎢銅高的電腐蝕速度，低的損耗率，的電極形狀，優(yōu)良的加工性能，能被加工件的度大大提高。
●高壓放電管電極：高壓真空放電管在工作時，觸頭材料會在零點幾秒的的時間內(nèi)溫度升高幾千攝氏度。而鎢銅高的抗燒蝕性能、高韌性，良好的導(dǎo)電、導(dǎo)熱性能給放電管穩(wěn)定的工作提供必要的條件。
●電子封裝材料：既有鎢的低膨脹特性，又具有銅的高導(dǎo)熱特性，其熱膨脹系數(shù)和導(dǎo)電導(dǎo)熱性可以通過調(diào)整材料的成分而加以改變，從而給材料的使用提供了便利。
優(yōu)勢、特點：
如貴公司需要此類產(chǎn)品，歡迎與我公司聯(lián)系，我公司將會與您進(jìn)行全方位的合作!
