執行器工作原理
驅動器是由可逆同步馬達驅動,并帶磁性離合器。通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。所以當馬達沒有電流通過時，能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節，驅動器的遞增式或比例式控制器所發訊號能使馬達順時針轉動或逆時針轉動
執行器特點
24V交流電壓的同步可逆轉馬達
1000牛頓力
限位磁性離合器
動作利用齒輪傳送，輸出磁輪螺桿組采用繞中心軸旋轉的平面滾動軸承，閥軸則采用中央螺絲管道以及定位圓片。
閥動位置指示器
阻燃ABS塑料外罩
可附加手動控制桿
現場安裝方便
適合23mm以下的直行程調節閥
執行器技術規格
| 型號 | VA-3000或VA7100驅動器 | VA-3102 |
| 動作、控制 | 可逆的，遞增控制 | 比利式控制正轉或逆轉 |
| 馬達種類型 | 帶磁離合器的雙向同步馬達 | |
| 馬達 | 24VAC,50/60HZ 5.5VA | |
| 力矩 | 1000牛頓 | |
| 材質 | 齒輪：不銹鋼，黃銅 | |
| 減速器支架：鍍鋅鋼板 | ||
| 支架：鑄鋁 | ||
| 外殼：阻燃ABS工程塑料 | ||
| 環境溫度 | -5-55℃ | |
| 較大相對濕度 | 零下20到65℃ | |
| 附件 | 鎖緊螺母，刻度標尺，刻度指示器具 | |
| 控制信號 | 24VAC | 0-10V或4-20ma |
| 反饋信號 | 無 | 0-10V或4-20ma |
閥體產品簡介

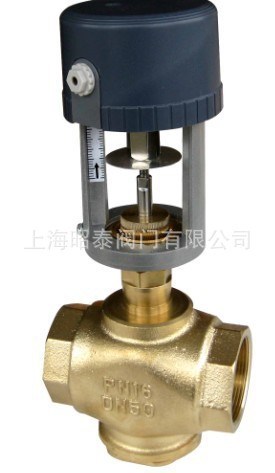

VG7000系列螺紋鑄銅閥門配以VA7100或VA3000電子驅動器控制裝置后，能調節冷熱水的流量，廣泛應用于中央空調、采暖、水處理等系統的液體控制
閥體材質說明
-閥桿密封件：四層V型及O型組合丁晴橡膠密封件，聚四佛乙烯密封套
-閥桿：不銹鋼AISI302
-其余零件均為黃銅
-承壓：1.6MPA；
-工作介質：水
-流體溫度-10-95℃
-聯接方式：BSP平行內螺紋
-流速特性：等百分比
-泄漏量：少于KV值的0.05%
安裝與維護
-閥桿下行為閥門關閉方向
-閥門安裝前應管道清潔，沒有焊接時留下的氧化皮、金屬片等其他雜物
-管道與閥體相連時必須同心，并不受振動，水流方向應與閥體上表明的一致
-驅動器垂直安裝在閥體上時，應避免驅動器裝在閥的西面，要留出足夠的空間以便日常維護（如拆卸驅動器）
-維護閥門時必須切斷或隔離電源，水系統不應有壓力
閥體規格型號及相關參數
| 型號 | 口徑 | 形式 | 流量系數KV | 較大壓差MPA | 閥桿行程mm |
| VG7000-225 | 25 | 二通 | 8 | 1 | 23 |
| VG7000-232 | 32 | 二通 | 16 | 0.75 | 23 |
| VG7000-240 | 40 | 二通 | 25 | 0.7 | 23 |
| VG7000-250 | 50 | 二通 | 40 | 0.3 | 23 |
| VG7000-265 | 65 | 二通 | 63 | 0.2 | 23 |
| VG7000-325 | 25 | 三通 | 8 | 1 | 23 |
| VG7000-332 | 32 | 三通 | 16 | 0.75 | 23 |
| VG7000-340 | 40 | 三通 | 25 | 0.5 | 23 |
| VG7000-350 | 50 | 三通 | 40 | 0.3 | 23 |
| VG7000-365 | 65 | 三通 | 63 | 0.2 | 23 |
閥體型號對照表及尺寸
| 型號 | 聯接螺紋 | A | B | C |
| VG7000-225 | G1
