一、公司簡介

南車時代（武漢）電氣設備有限公司是以電力電子技術及相關設備的設計，開發運用與市場推廣和銷售；核心產品主要是以電力電子產品器件為核心的變流設備和裝置：高壓固態軟啟動、高壓變頻器、高壓SVC、高壓SVG等變流高科技技術含量的產品和技術，以及技術進出口業務（不含禁止的產品和服務），電氣自動化產品，電力電子器件及相關設備，機電設備等。近些年，南車時代（武漢）電氣設備有限公司依托自己的技術實力和研發團隊，不斷開發出了全光纖通訊和半光纖通訊的，脈沖通訊的大功率高壓晶閘管固態軟啟動裝置；擺脫了以前依靠中國南車株洲電力機車研究所為產品提供商的，中國航空工業等這類大型企業的技術和產品支持，有了自己的核心產品；這是目前業界掌握高壓晶閘管觸發技術為全面的一家以技術為先導的科技型企業；其中得公司驕傲的是全光纖通訊固態軟啟動技術來源于ABB高壓直流輸配電的理念，學習了ABB高壓閥組控制技術控制核心并優化而來，是目前國內，抗干擾能力極強的軟啟動，特別適用電磁環境復雜和適用環境較為惡劣的領域使用；全，半光纖通訊技術，脈沖觸發技術的高壓軟啟動也成功投入使用和運營，三套方案的固態軟啟動滿足了客戶的不同需求，為客戶能夠帶來更多的選擇。

假如您在設備的使用或者銷售的過程中遇到與之先關的技術難題，課題請隨時與我們聯系，相信通過與我們的溝通，您會有更加拓展的思路來解決您的疑問。

二、主營產品介紹

南車時代（武漢）電氣設備有限公司可以為您的提供各種大型高、中、低壓電動機的啟動解決方案。公司依據自己的團隊開發了三類軟啟動裝置，全光纖通訊觸發、脈沖觸發通訊及模塊式高壓晶閘管固態軟啟動裝置；這類智能型軟啟動裝置室大功率半導體制造技術、電力電子技術、計算機技術相結合的產物，軟啟動產品覆蓋電壓有0.38kV、0.66kV、1.14kV、2.3kV、3.3kV、4.16kV、6kV、10kV,功率從5kW~24000kW。高壓大型籠型異步電機通常采用定子降壓起動的軟起動方法，以避免電機直接起動時對電網及電機本身和所帶生產設備的電氣和機械上的沖擊。

1、TGQW1系列全光纖通訊的高壓軟起動裝置（適宜35000KW以下電動機）

TGQW1系列全光纖通訊控制的高壓固態軟起動方案源于直流輸電高壓閥的設計理念，具有熱備用（可選）、元件級BOD過壓保護等特征；產品適用能力強，能在國內外孤網或發電站機組供電情況下能正常工作；基于32位DSP CPLD控制系統，具有影響速度快、控制精度高，抗干擾能力強等優勢；

TGQW1系列高壓軟啟動裝置的核心技術特征包括：

（軟啟動控制原理圖）

1）足夠的電壓設計裕量——標準10KV高壓軟起動裝置每相由5組6500V晶閘管組件串聯，晶閘管的反向峰值電壓可以高達32500V，電壓裕量足夠大。標準6KV高壓軟起動裝置每相由3組6500V晶閘管組件串聯，晶閘管的反向峰值電壓可以高達19500V，電壓裕量足夠大。

（閥組后安裝效果圖）

2）穩定的基于全光纖鏈路的信號通訊系統及完善的檢測保護——晶閘管觸發電路是系統穩定的關鍵部分，具有抗噪聲干擾的能力，可以工作在惡劣的工作在環境中，不受現場安裝時線路阻抗、短路容量、或開關的快速通斷而產生響。

（軟起動控制信息處理中心）

3）晶閘管強觸發系統——對于高壓晶閘管閥，其開通的快慢主要取決于觸發電流的上升率及觸發電流的大小。對于串、并聯應用的晶閘管閥組，對元件開通的一致性要求尤其苛刻，如不然就會出現串聯閥組中若干導通慢的晶閘管閥組承受過電壓或過電流而損壞。

（元件觸發板、BOD保護板，信號分配板）

（全光纖軟啟動柜整機外觀圖）

TGQW1系列高壓軟起動裝置中，處于低電位的控制系統與處于高電位的觸發系統的檢測和通信，全部通過光纖鏈路完成。在裝置工作過程中實時檢測光纖通路的性、檢測觸發系統的狀態和接收高壓晶閘管的好壞狀態信號，任一元件出現故障軟起動裝置都能及時準確的顯示出故障元件的位置并執行保護動作。

該類型的軟啟動適應3kv--12kv。容量不超過35000KW的高壓交流電動機。

2、HTGQ2系列半光纖脈沖觸發高壓軟起動裝置（適宜5000KW以下電動機）

半光纖脈沖觸發方案是集現代數字信號處理技術、計算機控制技術和電力電子技術于一體的高科技產品，可以根據不同的應用情況設置初始轉矩、起動時間、停機時間、限流和各種保護值等，平滑的起動特性和免維護等使其具有傳統軟起動方法無法比擬的優越性。高壓大型籠型異步電機通常采用定子降壓起動的軟起動方法，以避免電機直接起動時對電網及電機本身和所帶生產設備的電氣和機械上的沖擊。

（脈沖觸發控制中心）

1、TGQW2高壓固態軟起動裝置工作原理：
1）、通過控制晶閘管的導通角對輸入電壓進行控制，實現改變電動機定子端電壓值的大小，即控制電動機的起動轉矩和起動電流的大小，從而實現電動機的軟起動控制。
2）、可按照設定的起動參數平滑加速，從而減少對電網，電機及設備的電氣和機械沖擊。當電機達到額定轉速后，旁路接觸器自動接通。
3）、TGQW2高壓固態軟起動裝置起動完畢后繼續監控電動機，并提供各種故障保護。

2、TGQW2系列高壓固態軟起動裝置特點：

◆獨立的主控板供電方式：采用獨立的電源模塊供電，供電不受外界干擾，抗干擾能力增強！

◆安裝方式更加靈活：主控板和功放板采取可以在控制箱內卡槽式安裝，安裝布置美觀，更換更加方便！

（脈沖觸發主控板）

◆多種觸發方式：的單相光纖和多點電磁觸發相結合技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離，安全。提高了裝置的性。

（脈沖保護觸發板）

◆ 多種通訊接口：配置RS-485通訊接口，Modbus/Profibus標準協議可選，可與上位機或集中控制中心進行通信。
◆ 控制界面：中/英文液晶或觸摸屏顯示系統，操作界面人性化。
◆ 多種控制方式：根據負載特性進行調整，大程度滿足現場工況要求。
◆ 冗余設計：性高，裝置內部裝有可直接起動電機的真空接觸器，若出現故障，利用真空接觸器直接起動電機，以生產的連續性。
◆ 抗干擾性：所有電路板經過嚴格的EMC電磁兼容、高低溫老化實驗，從而具備較高的抗干擾能力標準化設計制造。
◆ 散熱器設計：采用瞬時自冷卻技術和溫控保護單元、了晶閘管的安全使用，延長了設備的使用壽命。

◆ 標準化設計制造：HTGQ2產品較優制造，質量上乘，整個設計、生產和交貨過程都嚴格遵守ISO9001標準。
◆遠程通訊監控功能：實現遠程監控和起?？刂啤o論您身在何處只要有相關后臺系統均能查看電機的運行狀態和運行參數。（可選）

（閥組外觀圖）

3、完善的保護功能

（軟啟動保護面板）

◆ 過載保護共6級保護級別，根據所設定的過載保護曲線進行保護；
◆ 過流保護：20～500%Ie 通過檢測運行過程中的電流實現運行過程中的過流保護；
◆ 過壓保護：主電網電壓上升到120%額定電壓時延遲1～10S(可調)，跳閘保護；
◆ 欠壓保護：主電網電壓低于額定電壓70%時延遲時間1～10S(可調)，跳閘保護；
◆ 缺相保護：當任意一相缺失時，跳閘保護；
◆ 相序保護：可設置相序檢測，當檢測到相序錯誤時保護；
◆ ????流不平衡：主回路電流不平衡度??過設定數值（0～可調），跳閘保護；
◆ 接地電流故障：當接地電流超過設定數值，跳閘保護；
◆ 起動超時保護：在設定的長起動時間內（0～120S可調）電動機仍未達到全速跳閘保護；具有自檢程序：開機自檢。

（整機外觀）

該類型的軟啟動適應3kv--12kv。容量不超過5000KW的高壓交流電動機。

3、KYN28HTGQ常規系列一體化高壓軟起動控制裝置（適宜1600KW以下電動機）

一體化高壓軟起動控制裝置采用了HTGQ2型的光纖脈沖觸發觸發方式和保護及控制方法和原理。與其較大的不同特點就是可以單獨控制電動機的啟動和停止以及保護等，與KYN28高壓中置柜合二為一，占地面積小，投資少等優點。

（KYN28HTGQ外觀圖）

該類型的軟啟動適應3kv--10kv。容量不超過1600KW的高壓交流電動機。

該裝置的整體尺寸為：800mm*2300mm*1450mm(寬*高*深）

4、KYN28MSCC模塊系列一體化高壓軟啟動控制裝置（適宜1600KW以下電動機）

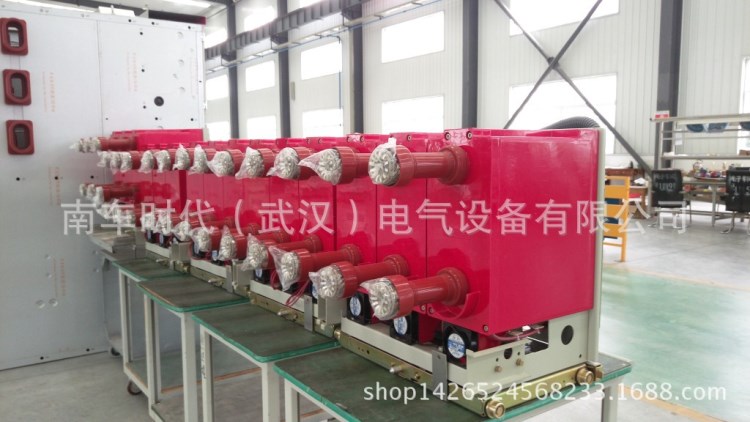

（KYN28MSCC軟啟動內置模塊外觀）

模塊化高壓軟啟動裝置整機緊湊，結構小巧，布局美觀科學，特別是解決了傳統的軟啟動體積龐大的問題，并且和KYN28TGQW系列軟啟動一樣，可以電動控制高壓電動機的啟動與停止以及保護等；在使用軟啟動數量特別多的工況下，很好的解決了配電室房間狹小的問題，解決了在改裝配電室空間大小的投資問題。

模塊化高壓軟啟動是與傳統的高壓晶閘管軟啟動裝置的啟動原理基本一致，模塊使用的高壓軟啟動組件的功能基本類似，它集成了高壓晶閘管閥組，現代數字信號處理技術、計算機控制技術和電力電子技術，高壓真空接觸器，利用同電位交替式壓接專利技術，解決了高壓晶閘管在啟動過程中大量產生熱量而無法散熱以及絕緣問題，啟動效果可以與常規的軟啟動啟動效果相類似。

（KYN28MSCC模塊化高壓軟啟動裝置外觀）

經過幾代軟啟動的不斷開發與改進，高壓晶閘管固態軟起動如今成為一種元件，根據實際方案選擇，形成與開關柜標準的二合一結構；可以像安裝常規的手車式高壓真空斷路器一樣將模塊軟啟動裝入傳統的KYN28中置柜中部或者下部，并可以根據使用或者檢修的需要自由送進去，抽出來。模塊高壓軟啟動器整機整機尺寸：138mm*98mm*22mm

采用這種安裝方式的軟啟動裝置，有效的避免了因技術力量或者售后服務跟不上，軟啟動裝置又出現故障，電動機無法啟動，只需要三分鐘，更換高壓軟啟動模塊就能夠很好的解決問題，大型高壓電動機的順利啟動。

該類型的軟啟動適應3kv--12kv。容量不超過1600KW的高壓交流電動機。

該裝置的整體尺寸為：800mm*2300mm*1450mm(寬*高*深）

三、產品廣泛應用于以下行業中

1、石油燃?xì)猓貉h(huán)水泵、主管道泵、注水泵、鍋爐給水泵、鹵水泵、引風機、除垢泵、壓縮機等
2、冶金：通風機、泥漿泵、除塵風機、引風機、除垢泵等；
3、電力：凝結泵、吸塵風機、送風機、引風機、排污泵、鍋爐給水泵等；
4、市政供水：水泵等；污水處理；污水泵、凈化泵、清水泵等；
5、采礦行業：礦井排水泵、介質泵、排風扇、球磨機、破碎機、輸送機等；
6、制藥：清洗泵、制冷壓縮機等；
7、造紙：打漿機,雙盤磨漿機等

四、技術支持及售后服務

在供貨合同簽定后的七天內向甲方提供高壓軟起動裝置的安裝資料，包括柜體說明圖和基礎說明圖，以便甲方進行安裝現場的土建及相應的配套設計，以及開展安裝、調試的準備工作。供貨方在軟起動裝置出廠運往交貨地點時隨該設備提供以下的技術資料：

1、軟起動裝置土建安裝要求圖

投產運行時，派有經驗的工程師參與設備現場調試工作，并應提供設備安裝、調試的現場指導和檢查監督。

當設備出現故障或不能滿足合同要求時，供貨商按要求排除故障。

當設備需要維修或更換部件時，供貨商派有經驗的工程師到現場進行技術支持。

供貨商負責所提供設備的現場安裝指導、調試及操作人員培訓。

2、國內售后服務

當設備現故障或不能滿足業主要求時，我方按業主要求及時排除故障。

在保修期內，免費予以維修或更換故障部件。

當業主需要提供技術服務時，我方在2小時內作出答復，如必要在48小時內派服務工程師到現場。

在質保期內，我方負責對業主提出的質量異疑做出書面明確答復，設備或者元件出現非人為的故障需要維修或更換部件，我方將負責免費更換。

產品壽命期內，我方確保所有零備件的供應。

3.軟起動的質量期為貨到現場12個月或貨到現場18個月。

五、訂貨須知

1、電動機型號，額定電壓,額定功率，定電流，負載類型。

2、高壓軟啟動設備與外部電源相互連接的一次方案圖，并柜要求，配電室的平面布置圖。

3、交貨周期。

4、其他特殊要求，訂貨時請?zhí)貏e說明。
