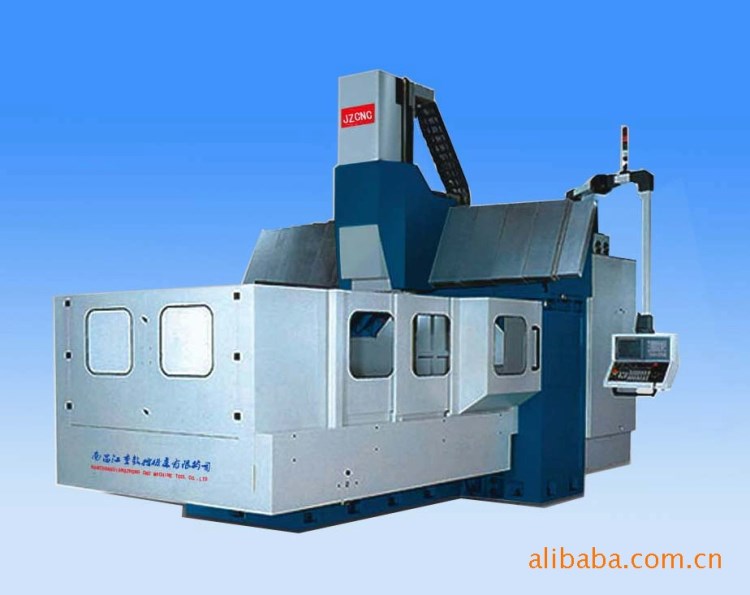

XCL系列數控龍門加工中心
XCL系列數控龍門加工中心是通過數字控制,可自動換刀,適合加工大型復雜曲面.多用于重型機械加工企業,如航天航空、大型運輸機械、水利發電、軌道交通、模具等領域。
機床的主要特點：
總體結構，超大型的雙立柱與機床身兩側聯接，承載龍門式框架結構，固定式橫梁。底座、立柱、橫梁、滑鞍、滑枕均采用高強度整體式樹脂砂鑄件，合理的V型結構筋肋，整機具有高剛性、高強度、高穩定性及高的定位速度、重復定位精度和很好的精度保持性等特點，特別適合大型和重型復雜零件的加工。
- 進給傳動鏈：三軸進給均由大慣量交流伺服電機為動力源，通過臺灣產的減速同步帶輪組及齒型同步帶，驅動已預緊處理的高品質雙螺母滾球絲桿，增大扭力實現進給軸的移動。
- 整體式主軸組件：采用主軸專用軸承支撐，主軸箱體重心靠近橫梁中心，主軸中心靠近Z軸導軌面的合理設計，使主軸的剛性、扭矩、熱穩定性和回轉精度佳。
- 主運動：主軸旋轉采用寬調速主軸交流伺服電機，實現無級調整，可選配ZF/BF減速器，實現主軸低速時大扭力，高速時恒功率輸出，兼顧重切削和精加工的要求。
- 滑枕：采用旋吊式支撐的雙配重平衡油缸，并附有氮氣平衡裝置，使Z軸上下移動時有自動達到平衡狀態，運動的平衡、準確、低速，低速無爬行，高速無振動。
- 導軌：配置高性能重載型的直線導軌或淬火一貼塑耐磨處理的滑動導軌，使機床性能穩定，剛性好，強度高。
- 控制：選用國內外先進的數控系統，系統功能豐富，電氣元件及配套件選用國內外，并做到精簡設備，使整機操作簡便，運行，故障率低。
XCL-2203B |
1800
|
