HZSW箱泵一體化水箱說明

      由氣壓罐、水泵、控制柜、控制儀表、管道附件等組成的，其泵身由電機和泵兩部分組成。消防增壓系列是參照國家建筑標準設計圖集98S205等設計、制造的消防專用的增壓穩壓設備。泵結構包括泵體、葉輪、泵蓋、機械密封等部件，泵和電機同軸。泵的軸向力由葉輪設平衡環來進行平衡。泵進、出口在同一水平軸線上，且口徑規格相同。泵設有安裝底座，便于安裝，增加泵運行的穩定性。

HZSW箱泵一體化水箱施工、安裝要點

1）不銹鋼自動供水設備的氣壓罐，其容積、氣壓、水位及工作壓力應符合國家標準和建筑消防設計要求。

2）不銹鋼自動供水設備上的安全閥、壓力表等的安裝應符合產品使用說明書的要求。

3）不銹鋼自動供水設備安裝位置、進水管及出水管方向應符合設計要求；安裝時其四周應設檢修通道，其寬度不應小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不得小于1.0m。

4）設備到現場須拆箱清點。安裝就位須找平、灌漿。管路連接與電控接線須對照圖紙，核對無誤。

5）設備安裝完后，須對設備調試與試運轉。包括水泵的啟?？刂?，各個閥門的開關，以及設備清洗、充水后的試運轉。

HZSW箱泵一體化水箱系統組成

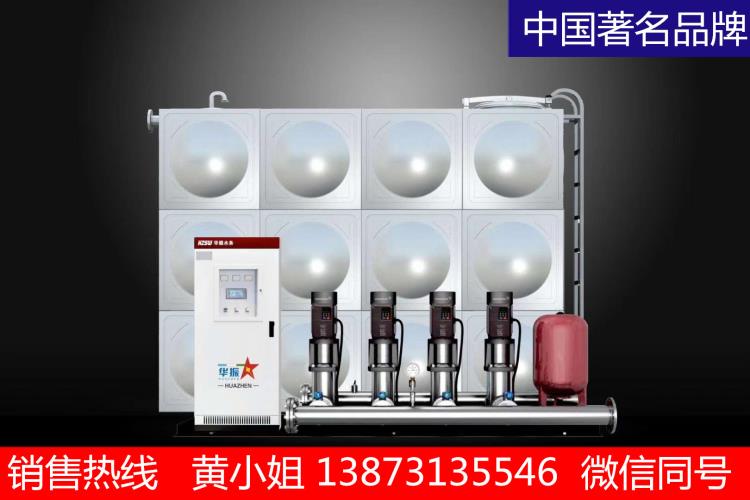

     HZSW箱泵一體化水箱是由食品級不銹鋼水箱、不銹鋼管路、不銹鋼閥門、水泵、節能系統、智能化變頻控制柜及成套附件融合為一體的智能化節能增壓供水設備。

     該系列設備結構完美、技術先進、性能可靠、運行平穩、操作簡單，用戶使用只需連接一個進水口和一個出水口即可完成智能化自動供水。

     (成套附件包含液位傳感器、液位控制浮球閥、壓力傳感器、穩壓罐、減震器、爬梯、檢修孔及法蘭等。)

原理說明

       常規樓宇供水系統：用戶通過水箱對市政管網水先進行儲蓄，然后運用水泵對給水管路進行加壓輸出完成樓宇供水，這種供水方式既浪費原有市政管網水

壓(0.15～0.45MPa)，又對水箱清潔、保養、維護造成很大不便(在水箱清潔保養過程中，通常供水方式水泵無法完成供水，用戶必須停水)。

       智能化箱式節能供水系統：既能保證在不產生市政管網負壓的前提下充分利用市政管網0.15～0.45MPa的水壓進行疊加增壓供水，缺多少，補多少，節約電能，又能保證在水箱清潔保養期間不影響用戶正常用水。

      智能化箱式節能供水系統運轉前，首先由裝置于進水管路上的節能系統檢測市政供水壓力，當市政供水壓力達到樓宇供水要求時，節能系統開啟，直接將市政壓力提供給給水管路完成樓宇供水，增壓水泵處于休眠狀態；而當市政供水壓力不足以達到樓宇供水要求時，則節能系統將供水管路欠壓信號傳送進變頻柜中，由變頻控制系統來控制泵組進行借壓增壓運行，缺多少補多少，從而完成借壓增壓節能供水。

HZSW箱泵一體化水箱介紹：

　　HZSW箱泵一體化水箱主要由進水壓力傳感器、進水電接點、壓力表、穩壓調節器、穩流罐、防負壓裝置、水箱、多點吸水器、增壓裝置、變頻調速泵組、出水壓力傳感器、出水電接點壓力表、氣壓水罐、變頻控制柜、閥門、管道等組成。其采用高性能進口變頻調速器，先進的數字微機控制技術，自動化程度高，可實現恒壓變量、多恒壓變量、變壓變量多種控制方式，多種啟動方式，壓力穩定精度≤±1%;節能效果顯著，節能率一般可20%-50%;微機控制對多臺水泵(或潛水泵)實現變頻軟啟動，無沖擊電流，機械沖擊磨損較小，可延長箱式無負壓供水設備使用壽命，提高系統的穩定性和減小對電閥的沖擊。

　　HZSW箱泵一體化水箱工作原理

　　箱式無負壓供水設備能夠和市政管網串聯，確保對市政管網不產生負壓，在用水高峰期間，通過微機控制變頻調節水泵能將密閉水箱中的水增壓，避免了因市政管網供給不足的用戶所需給水的流量。

　　當公共供水管網≤0.2MPA時(可自由設定0.2-0.4MPA)無負壓裝置關閉，無負壓進水裝置打開，由水箱供水，反之當公共供水管網壓力≥0.2MPA時，延時10分鐘(時間可調整)無負壓裝置打開無負壓進水裝置關閉，由公共供水管網供水。無負壓水箱內存儲的水通過智能控制每6小時循環一次確保水質新鮮、純凈。箱式無負壓供水設備的變頻泵以一定的轉速運行，利用自來水原有的壓力實現疊加能確保用戶所需的壓力和壓力恒定。無負壓水箱變頻泵的進水口與無負壓裝置和無負壓進水裝置連接，通過無負壓裝置起停的同時，無負壓進水裝置會做出與無負壓裝置相反的動作。

　　自來水管網停水無負壓裝置自動關閉，水箱的無負壓進水裝置自動打開由水箱供水，當水箱液位低至一定程度時，無負壓進水裝置自動關閉，設備自動停機，復電時自動投入運行。

HZSW箱泵一體化水箱性能特點

　　1、直接和市政管網相接，不用建水池?！?

　　2、體積小，占地少，安裝方便?！?

　　3、水源罐，泵組全為不銹鋼，水無二次污染。　

　　4、水壓穩定，不會造成相鄰用戶管網壓力波動?！?

　　5、全自動運行，可無人值守?！?

　　6、保護功能齊全 ，故障自動顯示，報警。　

　　7、充分利用原自來水壓力，差多少補多少，高效節能?！?

　　8、當市政管網高壓時，設備處于停機狀態，市政水源通過水源罐的旁通管路直接向用戶管網供水?！?

9、當市政管網欠壓時，設備自動啟動，在原有水壓基礎上開泵，進行變頻調速增壓供水。

HZSW箱泵一體化水箱技術參數：

　　流量范圍：6-300m3/h 揚程范圍：30-200m 工作壓力：≤2.0mpa

　　適用范圍：HZSW箱泵一體化水箱適用于任何自來水壓力不足的地區的加壓供水。

　　■新建的住宅小區或辦公樓等生活用水。

　　■低層自來水壓力不能滿足要求的消防用水。

　　■改造原有的氣壓水箱變頻加壓泵。

　　■必須建水池的，可以采用無負壓的設備與水池共用的供水方式，進一步節能。

　　■自來水廠的大型供水中間加壓泵站。

　　■工礦企業的生產、生活用水等。

　　■各種循環水系統。

HZSW箱泵一體化水箱工作原理：

　　HZSW箱泵一體化水箱投入使用，自來水管網的水進入供水罐，罐內空氣從真空消除器排除，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水需求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰時，若自來水管網的水量小于水泵流量時，供水罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入供水罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成供水罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組，供水罐可以儲存并釋放能量，避免了水泵頻繁啟動。
