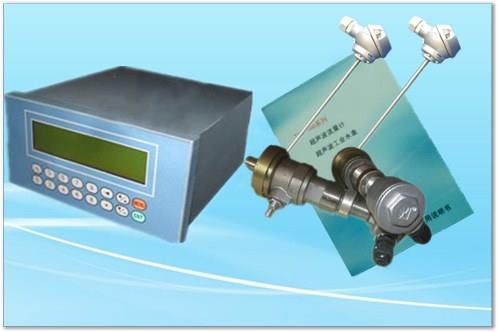

插入超聲波熱量表   ：1 3 9 1 5 1 9 1 8 3 6

一、使用場合

本系列插入式超聲波熱量表主要用于測量管網，住宅小區，企業的供暖或制冷系統，使用的溫度范圍：-20~160℃

二、工作原理

在供熱系統中，熱水通過釋放（制冷系統為吸收）熱量給用戶供熱，在一定的時間內，其熱量與進出水管的溫差、流過熱水的體積成正比。

流經流量計的熱水量通過磁鋼耦合傳送給計算器，進出水管間的溫差通過安裝在管道上的配對溫度傳感器傳輸給計算器，計算器根據流過流量傳感器的熱水體積、溫差進行時間積分來達到計算能量消耗的目的。

三、插入式超聲波熱量表特點

● 公稱口徑：DN20~4000，

● 小溫差2℃

● 采用沃特曼原理

● 滿足EN1434及CJ128三級表要求

● 使用微功耗芯片，鋰電池的壽命大于5年

● 可選遠傳M-BUS輸出，方便應用于遠傳系統

● 可更換結算日期

● 同時使用于熱量及冷量的測量

● 安裝于進水端（根據客戶要求，可提供裝于回水端的儀表）

● PT1000或者pt100的配對溫度傳感器

● 溫度分辨率0.01℃

四、計量特性

● 水壓：1.6Mpa，2.5Mpa等可以定制。

● 計量等級及大允許誤差

本熱量表的計量等級為3級，其誤差限符合以下曲線：

E=±（4+4Δθmin/Δθ+0.05qp/q）%

其中Δθmin為熱量表的最小溫差，Δθ為實際溫差。

五、組成部件

● 計算器

● 流量計

● PT1000或者PT100配對溫度傳感器

六、計算器

● 可選MODBUS協議和M-BUS遠傳輸出

● 菜單顯示

七、裝箱清單

標準配置

● 管網能量表       1塊

● 產品說明書        1份

● 產品合格證        1份

● 溫度傳感器焊接管  1套

可選配件

● 溫度傳感器套管（使用普通配對溫度傳感器）

● 溫度傳感器法蘭接管

● 閥門

八、其它

● 自出廠日起一年內質量實行三包
