1.方案名稱: BP1371,帶pwm/模擬調光
2.品牌名稱:晶豐明源
3方案特點:
BP1371 是一款驅動高亮度 LED 的降壓恒流驅動芯 片,BP1371 外部采用極少的元器件,為 MR16 LED 燈杯、LED 舞臺燈、車載 LED 燈、太陽能 LED 燈和 LED 路燈提供一個極高性價比的解決方案。BP1371 輸入電壓范圍從 5 伏到 40 伏,輸出電流通過采樣 電阻設定,單顆 LED 最大輸出電流可達 1.2 安。 BP1371 采用專利技術的恒流控制方法獲得較好的 LED 電流精度。BP1371 通過 DIM 引腳接受 0.5-2.5V 的模擬調光以及頻率范圍很寬的 PWM 調光。當 DIM 的電壓低于 0.3V 時,功率開關關斷,BP1371 進入 極低工作電流的待機狀態。
BP1371 內置功率開關,根據不同的輸入電壓, BP1371 可以驅動多顆 1 瓦或 3 瓦的 LED。BP1371 包含過溫保護、LED 短路和開路保護功能。
BP1371 采用體積很小 SOT89-5 封裝。
4特點功能:
極少的外部元器件
很寬的輸入電壓范圍:從 5V 到 40V
LED 開路保護
LED 短路保護
過溫保護
最大輸出 1.2A 的電流
復用 DIM 引腳進行 LED 模擬調光和 PWM 調光
高達 97%的效率
輸出可調的恒流控制方法
5應用范圍:MR16/11 LED 射燈代替鹵素?zé)簦?車載 LED 燈 , LED 舞臺燈, 太陽能 LED 燈 , LED 信號燈 ,LED 路燈

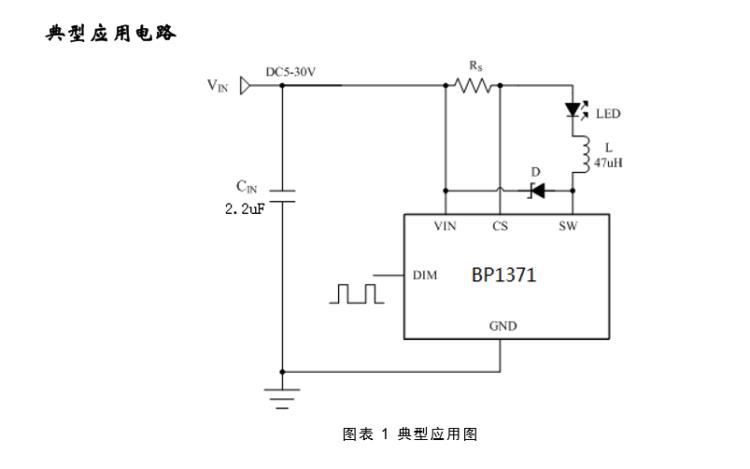

6原理圖:
