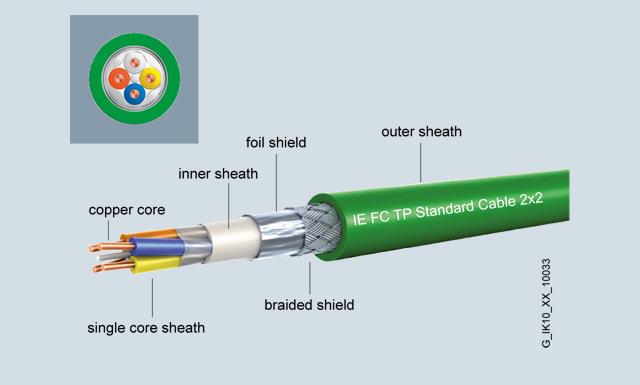

西門子通訊電纜6XV1840-2AH10
工業以太網 FC TP 標準電纜，GP 2x2 （PROFINET 類型 A）， TP 安裝導線用于 連接至 IE FC RJ45 2x2， 通用， 4 芯屏蔽 CAT 5E， 按米銷售,供貨單位 4000m 小訂購量 20m
| 6XV1840-2AH10工業以太網 FC TP 標準電纜，GP 2x2 （PROFINET 類型 A）， TP 安裝導線用于 連接至 IE FC RJ45 2x2， 通用， 4 芯屏蔽 CAT 5E， 按米銷售,供貨單位 4000m 小訂購量 20m | |||
| 6XV1840-2AN20IE FC TP 標準電纜 GP 2x2 （PROFINET 類型 A），CAT5E， 4 芯總線，有屏蔽， 特殊結構用于 快速安裝至 IE FC RJ45 PLUG 2x2，20m | |||
| 6XV1840-2AN50IE FC TP 標準電纜 GP 2x2 （PROFINET 類型 A），CAT5E， 4 芯總線，有屏蔽， 特殊結構用于 快速安裝至 IE FC RJ45 Plug 2x2，50m | |||
| 6XV1840-2AT10IE FC TP 標準電纜 GP 2x2 （PROFINET 類型 A），CAT5E， 4 芯總線，有屏蔽， 特殊結構用于 快速安裝至 IE FC RJ45 Plug 2x2，100m | |||
| 6XV1840-2AT20IE FC TP 標準電纜 2x2， （PROFINET 類型 A），CAT5E， 4 芯總線，有屏蔽， 特殊結構用于 快速安裝至 IE FC RJ45 Plug 2x2，200m | |||
| 6XV1840-2AT50IE FC TP 標準電纜 GP 2x2 （PROFINET 類型 A），CAT5E 4 芯總線，有屏蔽， 特殊結構用于 快速安裝至 IE FC RJ45 Plug 2x2，500m | |||
| 6XV1840-2AU10工業以太網 FC TP 標準電纜 GP， TP 安裝導線用于 連接至 IE FC RJ45 2x2， 通用，CAT 5，1000m | |||
| 6XV1840-3AH10工業以太網 FC TP 拖曳電纜，2x2（PROFINET 類型 C)， TP 安裝導線用于 連接至 FC Outlet RJ 45， 適用于牽引鏈應用， 4 芯屏蔽，5 類， 按米銷售（4 百萬次彎曲循環）， 供貨單位， 2000m， 小訂貨量 20m | |||
| 6XV1840-4AH10工業以太網 FC TP 船用電纜， TP 安裝導線用于 連接到 FC Outlet RJ45， 經過船級社認證，4 芯 屏蔽，5 類，按米銷售, 供貨單位 1000 m， 小訂購長度 20 m | |||
| 6XV1841-2A工業以太網 FastConnect TP 耐用標準 電纜 GP 2x2（PROFINET 類型 A）， TPE 外護套，固定 安裝，用于連接 FC RJ45 插頭 u FC 插座 RJ45， 通用， 4 芯，5 類有屏蔽， 按米銷售,供貨單位 2000 m，小訂貨量 20 m | |||
初始化模式12
HSC0為PTO0產生的脈沖計數(模式12)，初始化步驟如下：
1. 用初次掃描存儲器位(SM0.1=1)調用執行初始化操作的子程序。由于采用了這樣的子程序調
用，后續掃描不會再調用這個子程序，從而減少了掃描時間，也提供了一個結構優化的程序。
2. 初始化子程序中，根據所希望的控制操作對SMB37置數。例如：
SMB37 = 16#F8 產生下列結果：
啟用計數器
寫新當前值
寫新預設值
將方向設為向上計數
將啟動和復位輸入設為高電平有效
3. 執行HDEF指令時，HSC輸入置0，MODE輸入置12。
4. 向SMD38(雙字)寫入所希望的初始值(若寫入0，則清除)。
5. 向SMD42(雙字)寫入所希望的預設值。
6. 為了捕獲當前值(CV)等于預設值(PV)中斷事件，編寫中斷子程序，并CV=PV中斷事件(事
件12)調用該中斷子程序。參看本章中斷一節，以了解中斷處理的細節。
7. 執行全局中斷允許指令(ENI)來允許HSC1中斷。
8. 執行HSC指令，使S7--200對HSC0編程。
9. 退出子程序。
改變模式0 、1、 、2或12的計數方向
對具有內部方向(控制模式0、1、2或12)的單相計數器HSC1，改變其計數方向的步驟如下：
1. 向SMB47寫入所需的計數方向：
SMB47=16#90 允許計數
置HSC計數方向?yàn)闇p。
SMB47=16#98 允許計數
置HSC計數方向?yàn)樵?/p>
2. 執行HSC指令，使S7--200對HSC1編程。
S7-200指令集 第6章
131
寫入新的初始值(任何模式下)
在改變初始值時，迫使計數器處于非工作狀態。當計數器被禁止時，它既不計數也不產生中斷。
以下步驟描述了改變HSC1的初始值(任何模式下)：
1. 向SMB47寫入新的初始值的控制位：
SMB47=16#C0 允許計數
寫入新的初始值
2. 向SMD48 (雙字)寫入所希望的初始值(若寫入0，則清除)。
3. 執行HSC指令，使S7--200對HSC1編程。
寫入新的預設值(任何模式下)
以下步驟描述了改變HSC1的預設值(任何模式):
1. 向SMB47寫入允許寫入新的預設值的控制位：
SMB47=16#A0 允許計數
寫入新的預設值
2. 向SMD52 (雙字)寫入所希望的預設值。
3. 執行HSC指令，使S7--200對HSC1編程。
禁止HSC(任何模式下)
以下步驟描述了禁止HSC1高速計數器(任何模式)：
1. 寫入SMB47以禁止計數：
SMB47=16#00 禁止計數
2. 執行HSC指令，以禁止計數。
