一.設計用途
HDHG-A型CT勵磁特性綜合測試儀參考GB 1207-2006、GB 1208-2006等標準設計，用于對保護類CT進行自動測試，適用于實驗室及現場檢測?？勺詣?dòng)完成CT勵磁特性、CT變比、CT極性、CT比差、CT角差、CT一次通流、CT/PT交流耐壓的測試。
二.產品特點
l 采用大屏幕液晶顯示器，圖形化顯示界面。
l 檢測功能齊全，無需外接其它輔助設備，單機即可完成所有檢測項目。
l 數據存儲容量大，可保存100組試驗數據，且掉電不丟失，可在試驗完成后，查看和打印試驗結果。
l 自帶微型快速打印機，可在現場打印試驗數據和圖形。
l 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施。
l 220V單電源輸入，避免了使用380V時的危險。

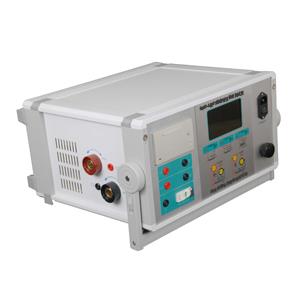

三.面板說明
1. 熱敏式打印機；
2. CT勵磁特性試驗/交流耐壓試驗時電壓輸出端口；
3. 接地端子；
4. 高壓開關，即調壓器開關；
5. 液晶顯示器；
6. 電源插座、開關；
7. 旋轉鼠標；
8. CT變比極性試驗/一次通流試驗時大電流輸出端口；
9. CT變比極性試驗時二次側接入端口。
四.技術參數
項目 | 參數 |
輸出電壓 | 0～1000V |
輸出電流 | 0～600A |
角差 | 精度：±4min；分辨率：0.1min |
比差 | 精度：≤0.05% |
CT變比測量 | 1、范圍：≤10A/1A(50A/5A)；精度：≤0.5%； 2、范圍：≤5000A/1A(25000A/5A)；精度：≤0.2%； |
工作電源 | AC220V±10%；50Hz/60Hz（±2 Hz） |
體積 | 420mm×220mm×360mm |
重量 | 25Kg |
武漢華頂電力設備有限公司編制
