ICS-14型高精度電子皮帶稱，采用全懸浮稱重橋架，數字信號傳輸和處理技術，動態累計誤差小于±0.125％，適用于企業的對內，對外結算，或其他對稱重精度要求較高的場合

系統組成

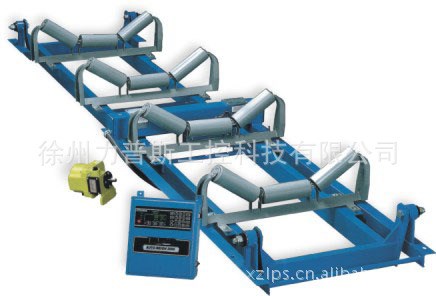

ICS-14型電子皮帶稱由四部分組成：ICS-14型稱重橋架,稱重傳感器，60－12C型速度傳感器及測速滾筒，進口MT2301及MT2301D或SD2001稱重控制器。

稱重控制器
ICS-14,ICS-17,ICS-20系列電子皮帶稱均采用拉式電子應變式稱重傳感器。
主要技術指標如下：
*外殼：“S”型密封保護
*非線性：<0.03％FS
*非重復性：<0.01％FS
*蠕變：<0.02%FS
*零點輸出：±1％
*在最大流量下，傳感器彈性體施力點位移不大于0.02MM
*溫度靈敏度：間隔：0.0008％FS/OF
零點：0.0015％FS/OF
*滯后誤差：0.02％
*靈敏度誤差：±0.1％
*過載能力：傳感器容量的150％

稱重橋架
ICS-14型稱重橋架位四組稱重托輥，全懸浮式結構，無耳軸支點和運動部件。采用矩形鋼管設計，整個稱重橋架具有足夠高的剛性，較小的自重，外表積灰面積達到最低。高精度電阻應變片式傳感器安裝于受拉部位，以減少非線性誤差。保證整個系統的穩定性，其維護量極少。二只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支承。稱重橋架為單元組件結構，可方便、迅速地進行現場安裝．只需八只螺栓安裝固定。
測速傳感器：采用60-12C型數字式測速傳感器
系統精度
≤±0.125％
電源：220VAC，50 Hz 功率：50W

ICS-17型電子皮帶稱，動態累計誤差小于士0.25％，適用于工業企業的稱重過程控制，如檢測生產量，控制產品的定量裝載和監測庫存等場合。為工廠自動控制和現代化管理提供重要的數據信息。

系統組成
ICS-17型電子皮帶稱由四部分組成：ICS-17型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，SD2001稱重控制器。

稱重橋架
ICS-17型稱重橋架在雙杠桿上裝有四組托輥，采用兩只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。
稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，以減少非線性誤差。
稱重傳感器
ICS-14，ICS-17，ICS-20系列電子皮帶稱均采用拉式電子應變式稱重傳感器。詳細技術指標略。
ICS-17稱重橋架系統安裝示意圖

測速傳感器
ICS-14，ICS-17，ICS-20，ICS-30系列電子皮帶稱標準配置的測速傳感器均采用60-12C型測速傳感器，它可以直接安裝在尾部滾筒，測速滾筒，或測速滾輪上，測速滾筒／滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。
該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。
外殼材質為鑄鋁，能適用于露天工作環境。
交流脈沖發生器不需要調整或更換炭刷。

系統精度
≤±0.25％
電源：220VAC，50 Hz
功率：50W
