DX230電源保護器使用說明書 版本號:h160519

產品概述

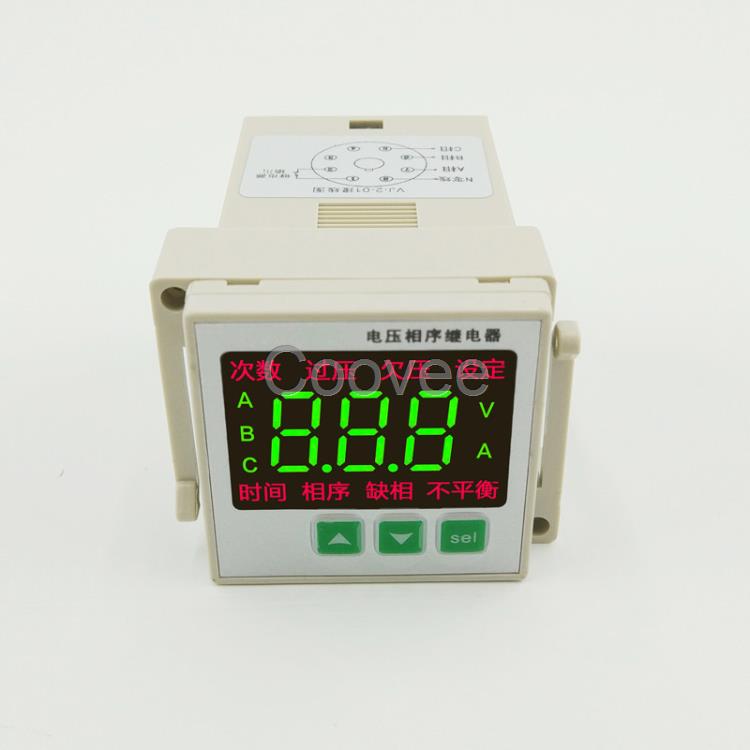

DX230電源保護器是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護和相序保護功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。DX230電源保護器可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。

主要功能

電壓顯示 ● 過欠壓保護

缺相保護 ● 相序保護

主要技術參數

參 數

型 號

電源電壓

三相280V～450V AC

電壓測量精度

±1%

輸出觸點容量

2A/250VAC

工作環境

溫度-20℃～70℃， 濕度<85%，無凝露

操作指南

顯示功能

在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值(AB相之間的電壓)。

告警功能

當發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開，同時發出聲光報警，可按任意鍵消除告警音。

設置過欠壓值

按住“Sel”鍵2秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ”或“▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的。)

過壓值設到zui大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到最小會顯示“OFF”，表示關閉欠壓告警功能。

內部參數設置

在顯示電壓狀態，長按“▲ ”鍵5秒，可進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別

代碼

參數名稱

設定范圍

出廠設定

單位

備注

電壓

設定類

F11

過電壓設定值

200 – 500

OFF

437

V

當電壓≥437V時產生告警，≤435V時恢復；當電壓≤304V時產生欠壓告警，≥306V時恢復?！癘FF”表示關閉過壓或欠壓告警功能

F12

欠電壓設定值

OFF

150 – 380

304

V

F13

過欠壓恢復回差

1 – 20

2

V

動作時間設定類

F21

過欠壓動作時間

0.1 – 20

5.0

秒

各類故障需要持續設定的時間才會產生作用。缺相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能

F22

缺相動作時間

0.1 – 20

OFF

3.0

秒

F23

錯相動作時間

0.1 – 20

OFF

2.0

秒

其他

F90-F98

廠家保留

End

退出設置

—

接線圖

接線圖注：

繼電器輸出在儀表正常工作時閉合，在儀表失電或故障保護狀態時斷開。

AB相是儀表的工作電源，儀表工作時顯示的電壓和過欠壓保護都是基于AB相電壓，如果A相或B相缺相，則儀表不顯示，繼電器輸出斷開。
