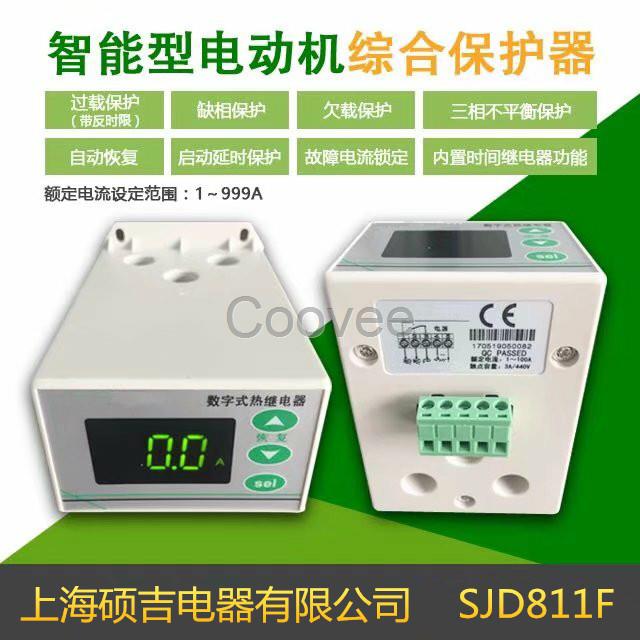

SJD811F智能數字式熱繼電器/電動機綜合保護器(定時限)0.1-999A
一、產品概述
SJD811F智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。SJD811F智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。

二、主要功能

● 過載保護（帶反時限） ● 缺相保護
● 欠載保護 ● 自動恢復
● 啟動延時保護 ● 故障電流鎖定
● 三相不平衡保護 ● 內置時間繼電器功能
三、主要技術指標

指 標    規 格

額定電流設定范圍    1～999A

電流測量精度    ±1%

電源電壓    默認AC 220V（以產品標簽為準）

觸點容量    3A/440VAC（純阻性負載）

四、操作指南

查看A、B、C三相電流

正常工作時顯示三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

電動機額定電流值設置（整定電流）

長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

告警（保護）狀態恢復

發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

參數設置

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置。設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

五、基本工作原理

二次互感

通過設定參數F19，可啟用二次互感。當使用800：5的線圈時，F(xiàn)19應該設定為160；當使用500：5的線圈時，F(xiàn)19應該設定為100。

過載保護

定時限模式：當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。
反時限模式：負載電流超過額定電流越多，則過載動作時間越短?？筛鶕?jù)不同電機的特性選擇不同的反時限曲線，各曲線動作時間見下表： 單位：秒

欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。

啟動延時保護

對于重載啟動，可能會因為啟動時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏蔽過載保護。
為了避免在啟動時間內因堵轉而燒毀電動機，可以設置堵轉電流(F16)和堵轉動作時間（F17）。當負載電流超過設定的堵轉電流，并且持續時間達到設定的堵轉動作時間時，接觸器繼電器斷開，切斷電動機電源。例如F18=30，F(xiàn)11=50，F(xiàn)16=3，F(xiàn)17=5時，在電動機啟動的30秒內不進行過載檢測，但是如果電動機通電后，5秒內電流沒有降到150A（50×3）以下，就會觸發啟動延時保護。
啟動延時保護必須在啟動時間（F18）不為0的時候起作用。

三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的zui大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（F23）一般比三相不平衡動作時間（參數F22）設定得要短。

自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，需要人工恢復。
此功能默認關閉，使用時需確保安全，自動恢復時與星三角沒有沖突。

時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。
