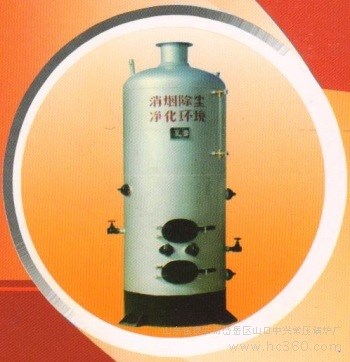

山東泰安中興燃煤熱水鍋爐結構、性能簡介：本系列常壓熱水鍋爐殼多橫水管燃煤熱水鍋爐，設計煤種二類煙煤。
1、鍋爐組成：鍋爐總體結構由鍋爐本體、爐排、管道、儀表、閥門、煙囪裝置、地基等組成；鍋爐本體：主要由U型圈、鍋筒、封頭、爐膽、爐膽封頭、橫水管、沖天管、對流管束等受壓部件組成，在鍋殼封頭上設有人孔，便于鍋爐檢修和清洗。
2、鍋爐爐體上部布置的橫水管為對流受熱區，爐體下部布置的爐排管及爐膽為輻射受熱區，爐體結構和煙氣流程，布局合理，結構緊湊，操作、維修方便。
3、立式橫水管熱水鍋爐采用傳統的燃燒技術，煤從爐門投入在爐排上燃燒，煙氣在爐膽內經橫水管交錯沖刷、含在煙氣中的細小碳黑及灰塵，被多層管束切割落在爐排上重新經過二次燃燒燃燒。
4、鍋爐的束循環流程路線：鍋內靠近爐膽、爐膽頂、橫水管和沖天管的水受熱較大，溫度高，比重小而向上流動；靠近鍋殼的水溫度低，比重大而向下流動，這樣便形成了水循環。
5、燃煤熱水鍋爐的煙氣流程是：煤在爐排上燃燒產生的高溫?zé)煔?，沿爐膽上升，沖刷橫水管、爐膽和沖天管，將熱量傳給鍋爐內部的水，煙氣上升沖刷對流管束，然后煙囪排出，由于煙氣的多回程多循環可達到消煙、除塵的作用，剩余煙氣經煙囪排入大氣。
6、橫水管有三種作用：①增加鍋爐的受熱面；②有利于鍋爐內的水循環；③提高爐膽的承壓程度
CLSG燃煤熱水主要性能特點：
1、無噪聲：
無噪聲、無污染、不用引、鼓風機整個燃燒過程依靠自然通風完成，徹底消除噪聲。
2、投資?。?/span>
結構緊湊，安裝遷移方便，占地面積小，基建投資省、不用引風機、鼓風機等，節電60%
設備故障率低，節省設備維修費90%；獨特的設計，升溫快，熱效率高，節煤20%；
3、安全系數高：
常壓鍋爐本身不帶壓，爐體與大氣相通，無壓運行，不屬于壓力容器，鍋殼、爐膽和管道不因超壓而發生爆炸事故，安全性極高。因無承壓部件，制造和材質要求都不高可用特制鋼和較薄壁厚的鋼板制成，工作過程中金屬耗量小，傳熱溫差大，工質不蒸發，對水質要求不高。
4、排放不超標，屬新型綠色環保產品：
燃料充分燃燒，煙塵原始排放濃度低，煙氣黑度低于林格曼一級，達到環保標準。
5、燃料適用性強:
可燃型煤、煙煤，干木材多種燃料，并可以互換使用。
6、快裝形式出廠：
鍋爐運到現場后拼接閥門、水源、管道等即可運行
7、應用范圍廣：
可廣泛用于住宅小區，廠礦企業、機關團體、學校、醫院、賓館、溫室、洗浴中心等。
