一.產品概述:

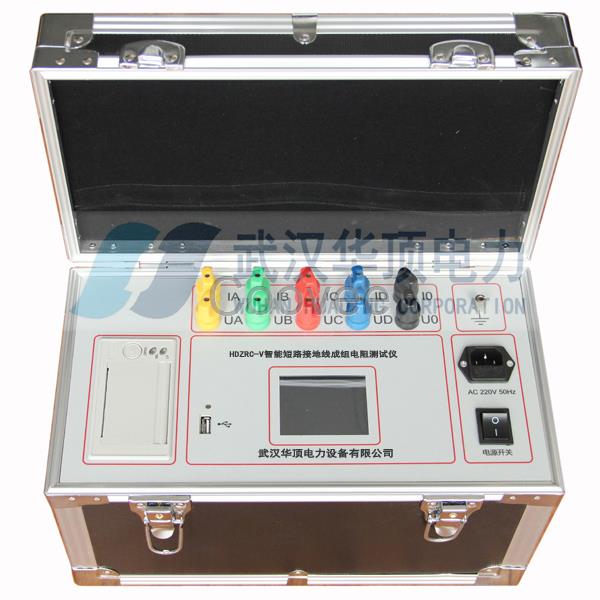

HDZRC-V型智能型短路接地線成組電阻測試儀，主要用于按照新安規要求對運行單位大量的攜帶型短路接地線、個人保護接地線完成成組自動測試，自動判斷其合格與否。
以前對接地線基本是不測試的，只有對不同電壓等級的平方數要求，新安規對地線電阻率提出了技術要求，可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等全面質量，以對新地線驗收，對已應用中的接地線進行可用性的科學評價。
二.功能特點:
1、依據2002年國電公司新安規設計；
2、智能控制，全自動檢測，全自動計算與分析；
3、體積小巧、接線簡單，操作方便；
4、觸摸顯示屏，顯示直觀，操作方便；
5、帶時鐘，可存儲打印試驗結果；
6、具備U盤接口，可導出保存的測試結果；
7、自動日歷時鐘；
8、可自動測量2端、3端，4端、5端成組接地線，適應各種不同情況；
9、可以自定義接地線的截面積和長度
三.技術指標:
測試電流：20A，30A
測試范圍：0—199.99mΩ
精度：0.5級
接地線測試端子：2—5端
電源：220V±10% 50±5 Hz
附：
攜帶型短路接地線的試驗項目、周期和要求
項目
周期
要求
說明
成組直流電阻試驗
不超過5年
在各接線之間測量直流電阻，對于10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各種截面，平均每米的電阻值應分別小于1.98 mΩ，1.24 mΩ，0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ，
同一批次抽測，不少于2條，接線鼻與軟導線壓接的應做該試驗
