一，產品概述

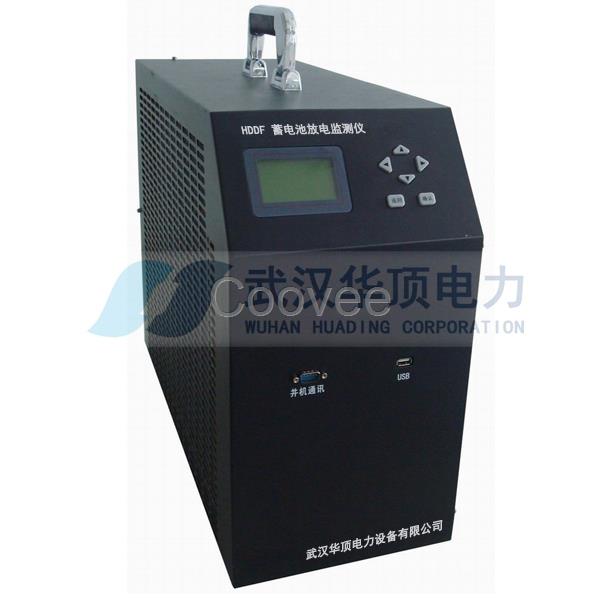

    HDDF 蓄電池放電儀負載是武漢華頂電力設備有限公司專門針對蓄電池組/UPS進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計

    HDDF 蓄電池放電儀負載功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。

蓄電池放電儀負載系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。

二，功能特點

1采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全 。

2有USB接口，可將放電過程的數據存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

3采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。

4自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

5可設定測試/放電終止條件，包括電池組終止電壓、放電電流、放電時間。

三，技術指標

電池組電壓

DC380V

工作電源

AC220V

放電電流

0-150A連續可調

放電電流精度

1%

放電電流分辨率

0.1A或0.5%

放電終止電壓

可根據用戶需求設置

電壓測試精度

0.5%

采樣間隔

5s～1min

工作環境

濕度：5%～90%；  溫度：0℃～+40℃

散熱方式

強制風冷

主機外形尺寸

675 X 400 X 602（mm）新改進加裝了底部四個輪子

主機重量

大約49kg

型號說明

A-簡易型， B-無線通訊， C-RS485通訊， D-載波通訊

序號

品名

數量

備注

1

蓄電池放電儀負載主機

1

2

U盤

1

3

放電電纜

2

紅、黑各一條

4

電流傳感器（選配件）

1

不同電流等級，量程不同。

5

AC220V電源線

1

6

說明書

1

7

PC機軟件光盤

1
