一.使用范圍：
    HDDL-II電纜尋跡及故障定位儀是電纜在停電狀態下進行測試，不論被測電纜的電壓等級是多少，都可以測試。被測對象包括：低壓通信電纜、路燈電纜、民用220V、380V電線、10WH電纜、35WH電纜、110WH電纜、220WH電纜）。本儀器沒有防爆證，對于礦井下的電纜，要運出地面進行測試。
二.產品概述：

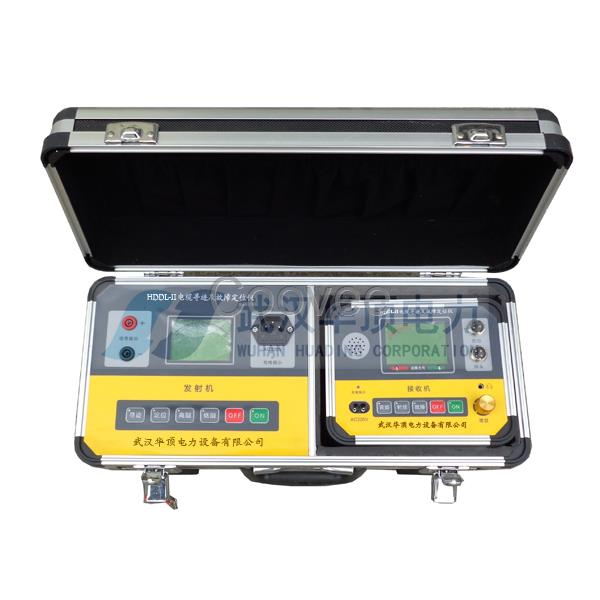

    HDDL-II電纜尋及定位儀的功能是用電磁感應法尋找地埋電纜的路徑，用跨頻電壓法精度定位電纜故障接地點。
三.技術參數：
    1.定位測試準確度：≤±10cm
    2.探測線纜深度：≤5m
四.工作原理
    1.尋找電纜路徑原理
    HDDL-II主機對電纜加一個電流。，在電纜周圍便產生了電磁場，將接收機帶線圈的感應探頭移近電纜，離電纜距離越近，磁場越強。在線圈內將感應產生一個同頻率的交流電壓，感應電壓的大小決定于該線圈在磁場中的位置。當磁力線方向與線圈軸向平行時，線圈感應的電壓將（圖1所示）；當線圈軸向與磁力線方面相垂直時，感應的線圈感應的電壓將大（圖2所示）。由此可判斷出線纜的路由。利用接收線圈的45°法也可測出地下線纜的埋深。
    2.精度定點的工作原理：
    HDDL-II主機產生的直流高壓脈沖送入被測電纜，通過絕緣不良點入地。在入地點形成點電場在地表面形成的電場。接收機中的直流放大器通過電位差探頭取得故障點前后（沿線纜路由）的電位差，由于故障點前后的電位差符號相反，當電位差探測架的前后順序不變時，則反映在直流放大器的中值表頭上將向不同方向擺動，中值表頭在故障點前與越過故障點將會有方向的變化。則通過表頭擺動方向的變化，即可確定線纜對地絕緣不良的故障點所在。根據電場原理，接收機的電位差探架距離故障點越近，在等距離條件下取得的電位差越大；中值表針擺動也越大；同樣，探架剛離開故障點時，中值表針擺幅也是大（但與未過故障點擺動方向相反）。如果探架中間正好是故障點，由于電位差為零，則中值表頭擺幅也為零。
五.儀器的選型
    電力行業測試高壓電纜故障通常配這三臺設備，確保能找出的有類型的故障。

型號名稱

工作原理

用途

適用故障類型

HDDL-I電纜故障智能測試儀

脈沖法

測量故障距離

短路、斷路、接地、高阻

HDDL-II電纜尋跡及故障定位儀

電磁感應、跨頻電壓法

尋找地埋電纜的路徑及精確定點

斷線、接地

HDDL-III直流高壓裝置

閃絡法

查找故障點

高阻故障
