一、概述

      1.進行密度繼電器校驗的必要性

      SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全?，F(xiàn)場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。

     2.進行SF6密度繼電器校驗基本原理

     密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。

閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。

報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。

報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。

閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

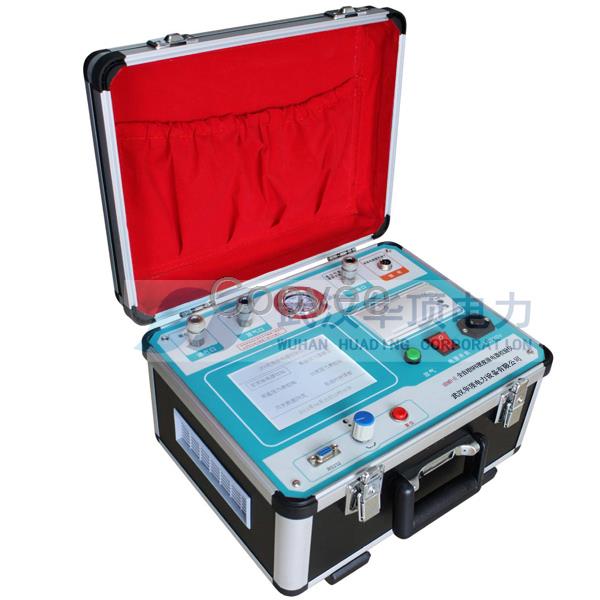

     3.智能型密度繼電器校驗儀功能特點：

     3.1密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。

     3..2配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。

     3.3自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。

     3.4所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。

     3.5漢字報表式打印測試結果，并對試驗結果進行智能分析。

     3.6能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。

     3.7校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。

     3.8 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。

     3.9校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。

     3.10具有在線修改系統時鐘的功能。

     3.11具有在線修改系統壓力功能，可以現場修正。

     3.12核心元器件采用進口元件，性能可靠。

     3.13能同時測試一組報警信號、二組閉鎖信號。

     3.14本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的必備設備。

二、技術參數

     1. 工作電壓：AC220V、50Hz

     2. 儀器功率：50W

     3. 儀器精度：0.2級

     4. 壓力顯示分辨率：0.001MPa

     5. 壓力校驗范圍：0～1.0MPa

     6. 環境溫度顯示分辨率：0.1?C

     7. 環境溫度測量范圍：-50℃～150℃

     8. 工作濕度：?90%RH

     9. 校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖

    10. 顯示方式：320X240圖形點陣單色液晶屏

    11. 操作方式：軟鍵盤按鍵輸入

    12. 打印機型：高速微型打印機

    13. 打印方式：漢字報表式打印

    14. 存儲容量：可同時存儲50次試驗結果

    15. 外形尺寸：375X270X240(mm)

    16. SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。

    17. 儀器重量：8Kg
