一：特點與參數

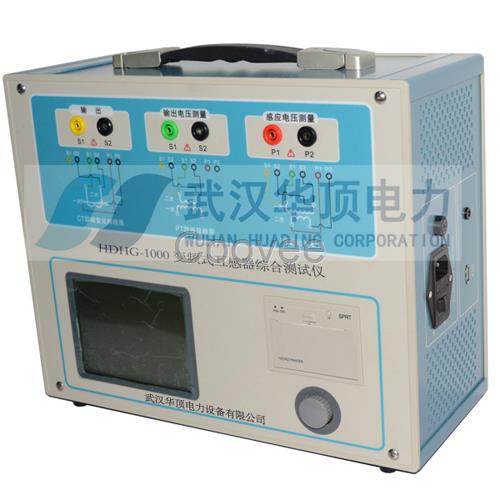

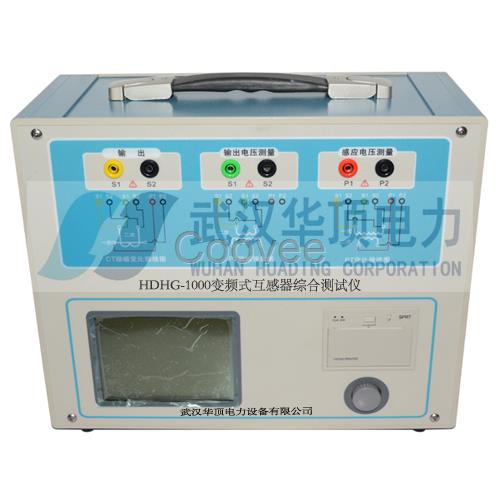

HDHG-1000變頻式互感器綜合測試儀 是武漢華頂電力設備有限公司在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
二：主要技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、可精確測量變比差與角差，比差大允許誤差±0.05%，角差大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。
4、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
5、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
9、5.7寸圖形透反式LCD，陽光下清晰可視。
10、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
11、面板自帶打印機，可自動打印生成的試驗報告。
12、測試結果可用U盤導出，程序可用U盤升級，方便快捷。
13、裝置可存儲1000組測試數據，掉電不丟失。
14、配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
15、易于攜帶，裝置重量<9Kg。
三：主要技術參數
HDHG-1000(A,B兩款設備)
測試用途
CT， PT
輸出
HDHG-1000A(0~180Vrms，12Arms，36A)（峰值）可定制180A輸出
HDHG-1000B(0~180Vrms，12Arms，36A)（峰值）可定制180A輸出
電壓測量精度
HDHG-1000A(0.1級)
HDHG-1000B(0.05級)
CT變比
測量
范圍
1~40000
精度
±0.05%
PT變比
測量
范圍
1~40000
精度
±0.05%
相位測量
精度
±2min
分辨率
0.5min
二次繞組電阻測量
范圍
0~300Ω
精度
0.2%±2mΩ
交流負載測量
范圍
0~1000VA
精度
0.2%±0.02VA
輸入電源電壓
AC220V±10%，50Hz
工作環境
溫度：-10οC~50οC， 濕度：≤90%
尺寸、重量
尺寸365 mm×290 mm×153mm 重量<10kg
相對于傳統的基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀，有以下優點：
1.功能全面：既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試；
2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3.電壓法測試變比，可滿足套管CT的測試；對于套管CT，傳統電流法的互感器測試儀根本無法接入電流；
4.變比測量范圍寬，變比測試范圍可達1~40000，可滿足發電機出口（一次電流大為30000A）的CT測試要求；傳統的互感器測試儀輸出電流（大1000A）遠遠不夠，無法測量變比；
5.伏安特性測試電壓范圍寬，拐點可達60kV，滿足220kV以上CT的伏安特性測試，在TPY類暫態CT的測試方面，更是唯一的選擇；傳統的互感器測試儀輸出電壓無法滿足要求（高2500V）。
6.單機可對互感器誤差進行計量，無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
7.儀器輕便、安全，采用變頻法之后，沒有大電流、高電壓輸出，試驗更安全，不會造身、設備等傷害；
8.接線簡單，選擇試驗類型后，儀器自動給出對應的接線圖，接線錯誤時，設備自動提示；
更多產品詳情請關注武漢華頂電力設備有限公司
