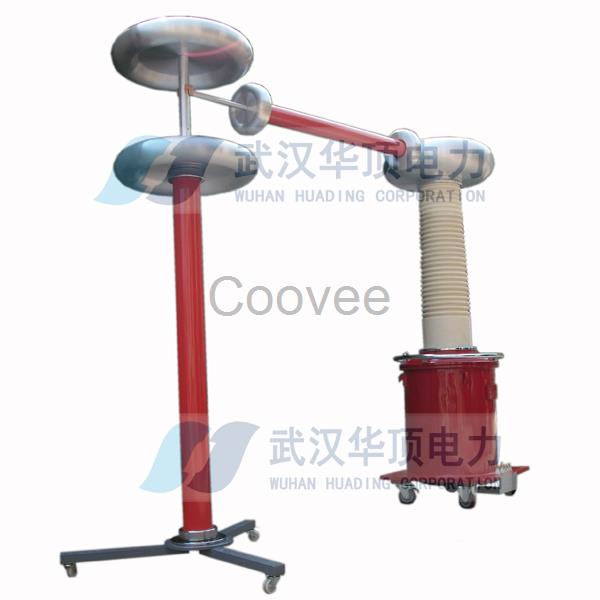

無局放耐壓試驗裝置系統組成:
     1.全自動工頻耐壓試驗裝置操作臺（可選配手動型）   HDYDQ-10kVA/100kV
     2.無局放試驗變壓器  （可選配充氣式或油浸式試驗變壓器，充氣式變壓器質量輕，油浸式變壓器質量重，溫升效果不明顯）   YDQW-10kVA/100kV
     3.隔離濾波變壓器       GLB-10kVA/200V
     4.耦合電容器           OWF-100kV
     5.無局放保護電阻       BR-100kV/8K
     6.局部放電檢測儀       HDJF-2002
第一部分：HDYD-10kVA/100kV全自動工頻耐壓試驗裝置


一、產品簡介
       HDYD-10kVA/100kV全自動工頻耐壓試驗裝置，是根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單，主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首選產品。
二、產品特點
       1.電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；
       2.全中文界面，操作簡單明了，可適應多種應用場合；
       3.輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
       4.全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
       5.按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺可與多臺變壓器相互配套使用；
       6.狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
       7.試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
       8.試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?，并能可靠記錄試品過電流、閃洛或擊穿時的電壓；
       9.試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
       10.暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
       11.自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
       12.手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；
       13.手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
       14.升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；
       15.采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
三、主要技術參數
1.額定容量（常用參數）：
       1kVA、2kVA、3kVA、5kVA、10kVA、15kVA、20kVA、30kVA、50kVA、100kVA、150kVA、200kVA、300kVA、500kVA
2.以下為10kVA的技術參數：
       1.輸入電流： 0 ～ 45.5A（可按參數定制）
       2.儀表電壓： 0 ～ 100V（可按參數定制）
       3.輸出電壓： 0 ～ 250V（可按參數定制）
       4.輸出電流： 0 ～ 40A（可按參數定制）
       5.電壓測量精度： 0.5 ％FS ±3 字
       6.電流測量精度： 0.5 ％FS ±3 字
       7.計時長度：  0 ～ 9999 S(特殊模式可用于長時間工作)
       8.電源電壓： AC380V ±10%, 50Hz±1 Hz
       9.使用環境：環境溫度  0～50 ℃    相對濕度  ≤85 RH

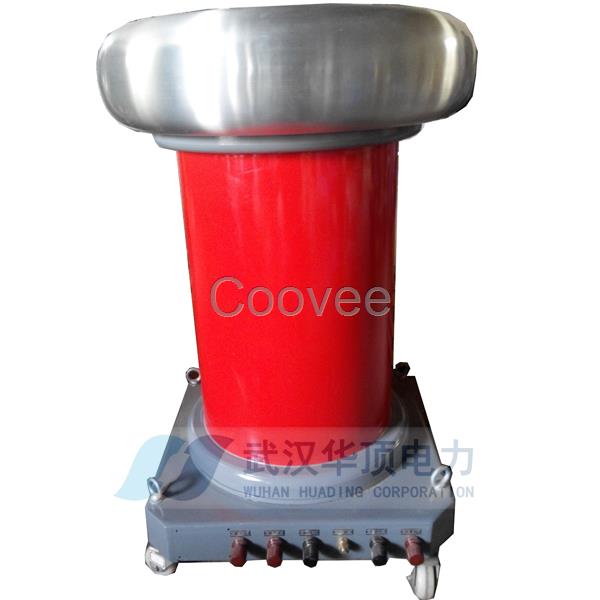

第二部分：YDQW-10kVA/100kV充氣式無局放試驗變壓器


一、  概述：
       YDQW充氣式無局放試驗變壓器采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。
二、結構：
       1.YDQW系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<－98>>標準要求。
       2.YDQW系列產品采用優質冷軋30Q－130取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
       3.YDQW產品是在普通變壓器的基礎上加上特殊的電氣結構及精細的制作工藝，使得此型號變壓器局部放電量很小，有利于用局放儀在高電壓狀態下判別其它電氣設備（如GIS、CVT、電纜附件、主變、互感器等）的局放量。
三、技術參數
       1.額定容量：10KVA
       2.輸入電壓：200V±10%
       3.輸出電壓：0-100kV
       4.額定電壓下系統局放量≤5PC
       5.輸出電流：100mA
       6.電壓精度：AC 1.5%
       7.電源失真度：＜3%
       8.絕緣介質：SF6氣體
第三部分：GLB-10kVA/200V隔離濾波變壓器


 主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干擾。
     1.輸入電壓：200V±10%
     2.輸出電壓：200V±10%
     3.額定容量：10KVA
     4.空載損耗≤5%
     5.阻抗電壓≤5%
     6.重量：30Kg
     7.衰減效果： 10KHZ-100KHZ≥ 20db，100KHZ-30MKZ≥ 60db

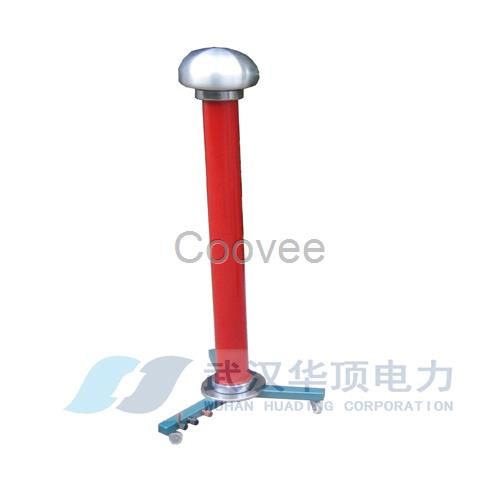

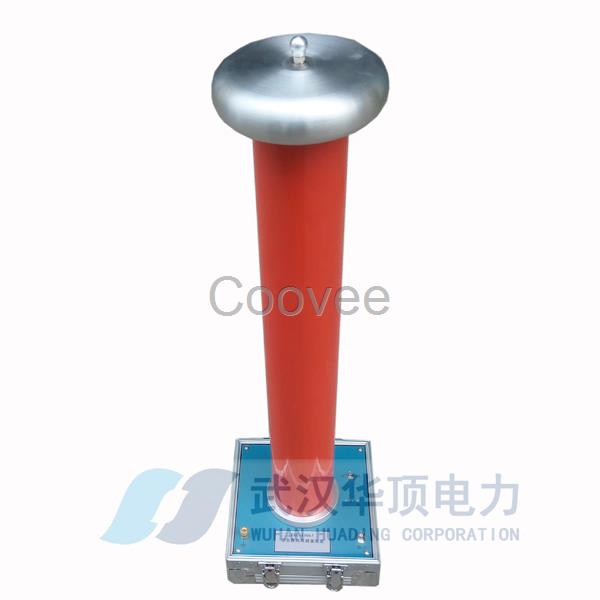

第四部分：OWF-100kV耦合電容器分壓器


     1.節長800mm，
     2.節重23Kg
     3.一個頂環
     4.電容量：500PF
     5.局放量≤5PC
第五部分：BR-100kV/8K無局放保護電阻


     1.外形尺寸：直徑60mm*長度600mm
     2.重量：3kg
     3.配套試驗連接線、屏蔽罩、屏蔽線等
