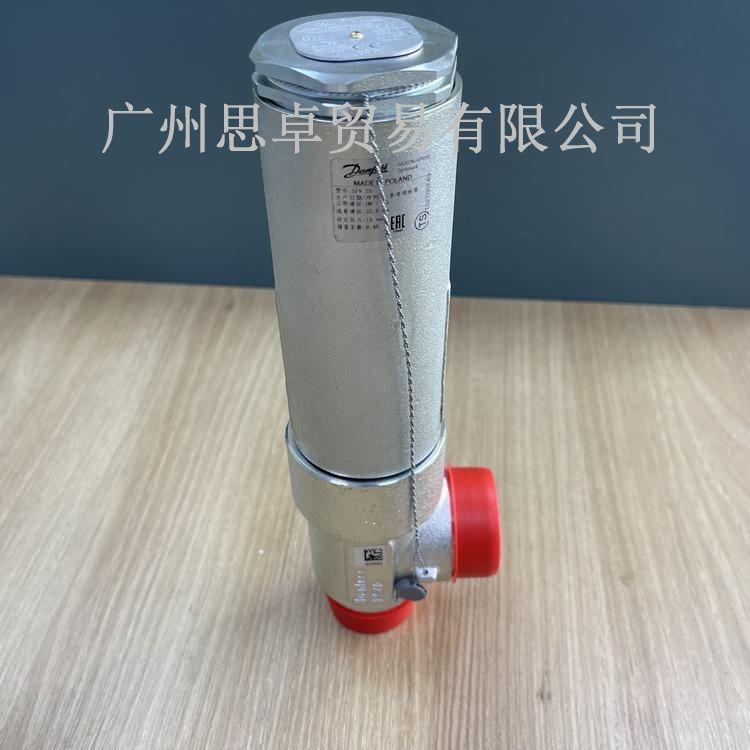

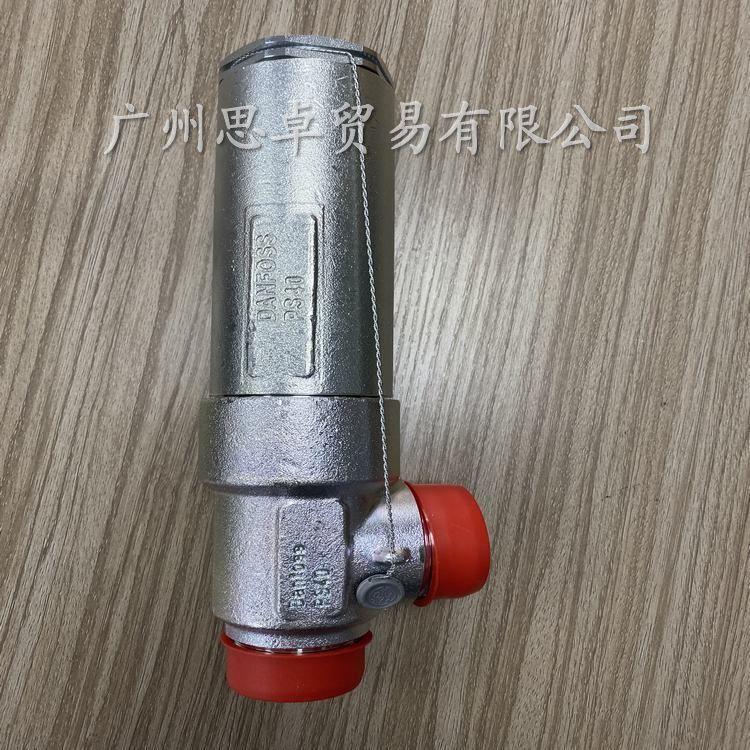

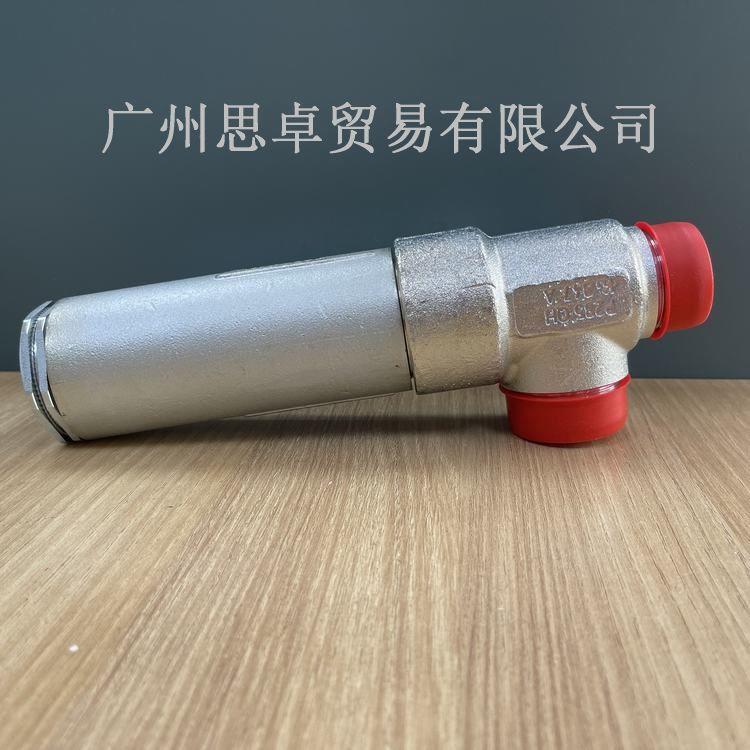

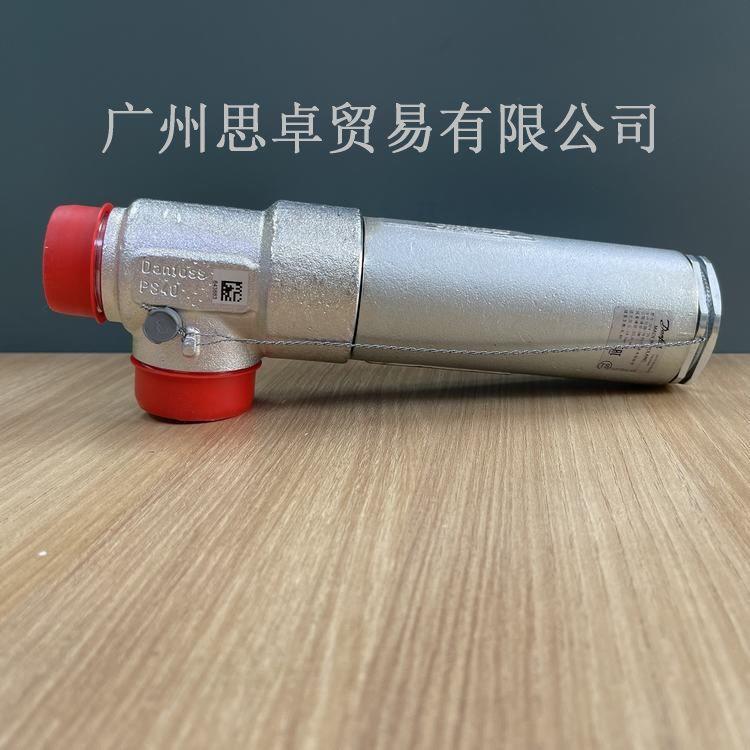

丹佛斯進口SFV25T218-19-20bar制冷安全閥的產品簡介

制冷劑

適用于各種不可燃制冷劑，包括氨和其他 無腐蝕性的氣體\液體工質（需考慮密封介 質的兼容性）。 不推薦將其應用在易燃易爆的碳?xì)渲评?劑上。 如需了解更多詳情信息請聯系丹佛斯。 溫度范圍 －30℃/＋100℃ (－22℉/＋212℉) 壓力范圍 SFV 20-25: 25 bar g (362 psi g) SFA 15: 40 bar g (580 psi g)

丹佛斯工業制冷提供設定好壓力的安全閥 （標記在ID牌上）并且鉛封。只要不破壞 鉛封，丹佛斯即可保證正確的設定壓力。 為保證SFV閥的正常工作，閥門安裝時應 使彈簧座保持向上（圖1）。安裝安全閥 時，避免熱和動應力的影響（振動）（圖 2）。請注意防止污物通過閥門的出口接 管進入閥門（圖3）。 如果閥門的出口接管直接通向大氣，可在 出口接一個含油的U型彎管以隔絕水分和 污物的進入（圖4）。 SFV&SFA系列安全閥的設計可以承受很高 的內部壓力。盡管如此，管路系統的設計 也必須避免有存液彎，防止系統出現因熱 膨脹導致的過高壓力而損壞管路。管路的 設計應考慮對系統中出現瞬時“液擊”現 象的有效防護。

焊接

焊接接頭過程中，接頭必須從閥門上拆 下焊接（圖5）。焊接過程中，需要保證 焊料和焊接方法適用于閥體的材質，選 擇合適的焊料和正確的焊接方法。焊接 后閥體內需要認真清理，確保安裝前焊 渣已清理干凈。 為避免焊渣及污垢進入閥體和功能模塊。 裝配完成后請一定確保SFV&SFA系列安全 閥內部不受外部附加應力。 裝配 安裝閥門之前，清除管道和閥體里的焊渣 和污垢。如圖6所示安裝閥門。

中文 顏色和標示

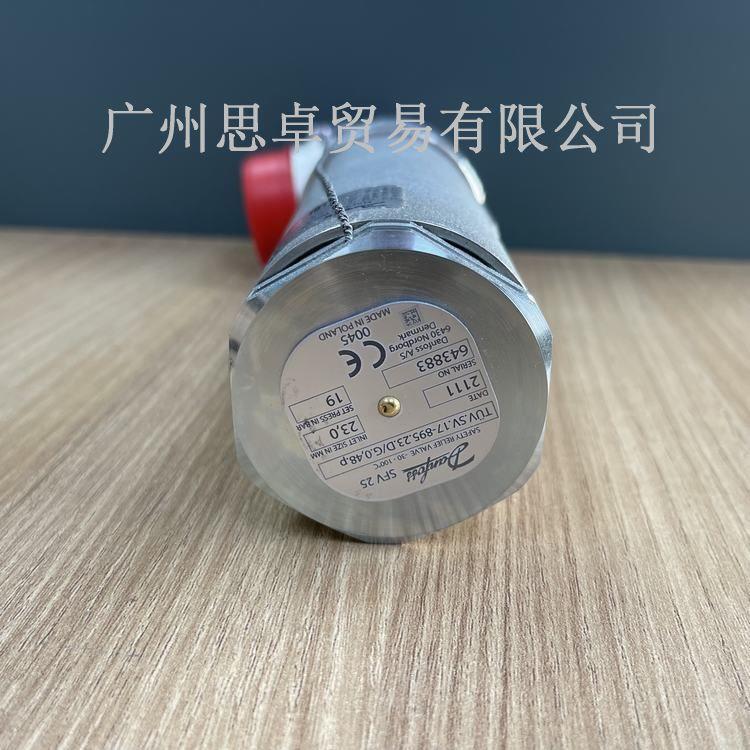

SFV&SFA系列安全閥已在出廠前進行了鍍 鋅鉻防銹處理。然而此處理沒有覆蓋到閥 門的焊接連接部分。如果需要做進一步防 腐蝕保護，可以為閥門噴漆處理。 閥門的精確標識位于閥門端蓋的信息識別 （ID）牌上。 閥門在安裝和組裝之后，必須涂上一種合 適的保護涂層來防止外表面腐蝕。 建議在重新噴漆時，做好對信息識別 （ID）牌的保護。 請使用丹佛斯原廠的配件（填料函、O型 圈和墊片）進行更換。更換備件請?zhí)崆按_ 認新備件的材質是否適用于相關制冷劑。 如有任何疑問，請聯系丹佛斯當?shù)剞k 事處。 圖紙只是用來演示，不能用來測量和 加工。
