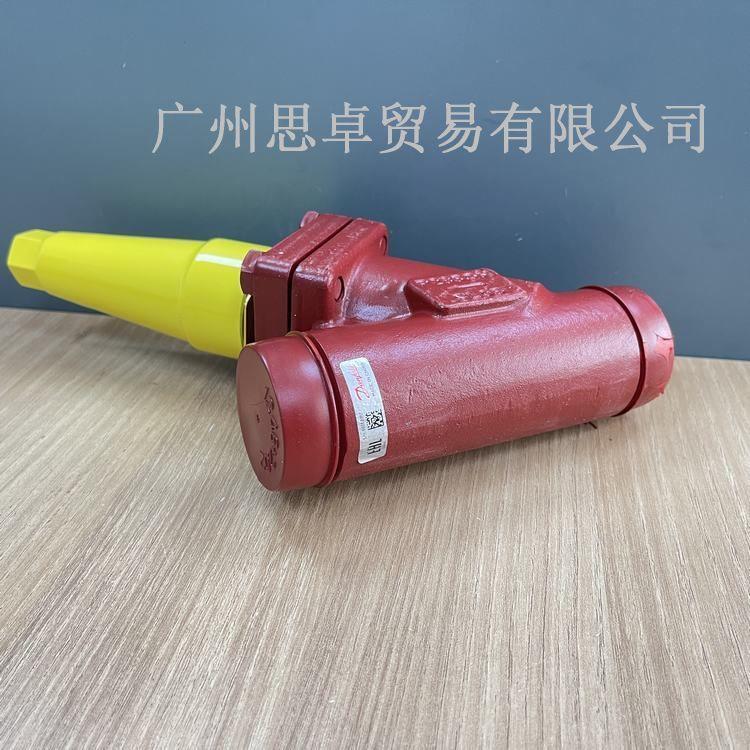

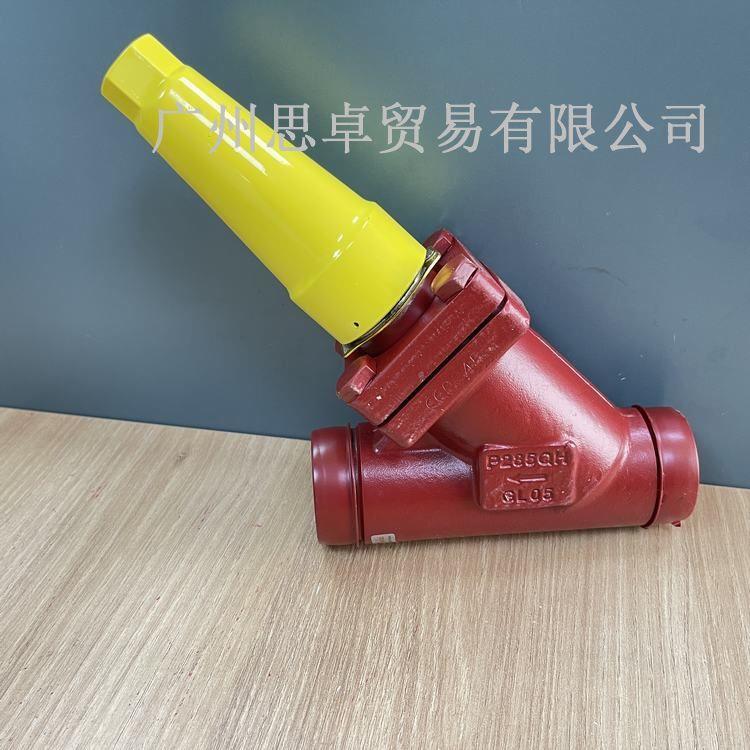

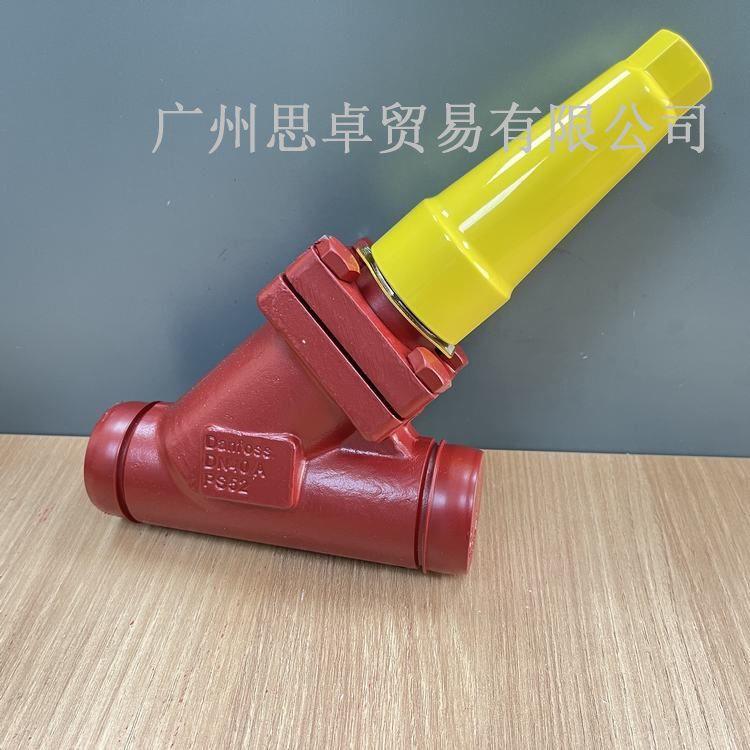

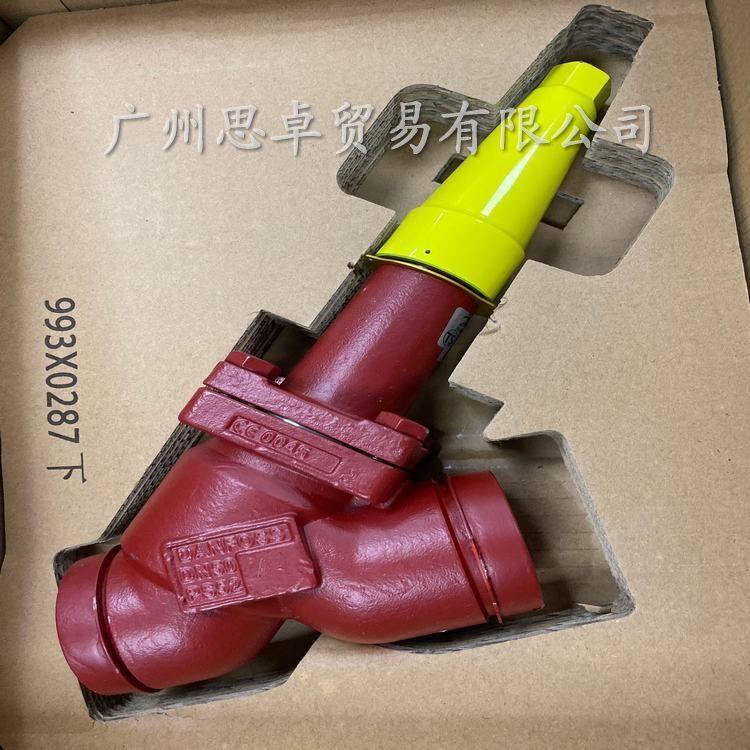

丹佛斯制冷REG-SAB40-DN50-PS52手動膨脹閥的安裝和維修

安裝

安裝該閥門時，頂部閥桿必須垂直向上或 呈水平位置（圖1）。閥門應手動打開。 該閥門可以承受很高的內部壓力。但是， 管道系統的設計應避免積液并減少熱膨脹 所造成的過高壓力并損壞管路。請確保該 閥門不受系統中液擊等壓力沖擊的影響。

建議流向

流向應按照閥套上的箭頭所示指向閥芯 （圖2）。打開或關閉閥門的力不得超過 普通手輪的力。

焊接

在焊接之前應取下閥蓋（圖3），防止對 填料中以及閥體和閥蓋之間的O型環、閥 座內的特氟龍墊圈造成損壞。只有與閥體 材料相兼容的材料和焊接方法才能使用。 應對閥門內部進行清理，以便在重新組裝 閥門之前去除焊接完成時的焊接碎片。 避免閥體和閥蓋螺紋內的焊接碎片和塵 土。 在以下情況下可以不用取下閥蓋： 焊接期間閥體和閥蓋之間區域的溫度不超 過+150℃/+302℉。該溫度取決于焊接方 法和焊接期間閥體的冷卻。（可以通過在 閥體周圍包裹濕布來確保冷卻）確保焊接 期間沒有異物、焊渣等進入閥門。 小心不要損壞特氟龍閥板。 安裝后閥體不得受到外部壓力（外部負 載）。 REG 閥門不得安裝在閥門出口端向空中 的開放系統內。閥門出口側必須始終與 系統連接或進行封閉，例如采用焊接端 板封閉。 裝配 在組裝之前清除管道和閥體中的焊渣和異 物。檢查閥芯在閥體內被更換之前，已經 完全向閥蓋方向擰回（圖4）。

緊固

使用扭矩扳手?jǐn)Q緊螺帽，并達到表中規定 的數值（圖4）。 顏色及標識 REG 閥門在工廠使用紅色底漆油漆。印記 通過閥蓋頂部的黃色ID環和閥體上的沖壓 可以準確識別閥門。安裝和組裝后，閥套 外表面必須使用適當?shù)谋Ｗo層防止腐蝕。 重新油漆閥門時建議對 ID 環進行保護。

維修

填料 在進行維修和維護時候，僅更換作為備件 的整套填料。一般來說，如果閥門內有內 部壓力，不得移出填料。但是，如果采取 以下預防措施，可以在閥門處于壓力下時 移出填料。 背封（圖5） 如需對閥門進行背封，應逆時針轉動閥 桿，直至閥門完全打開。 壓力均衡（圖6） 在某些情況下，壓力在填料后形成。因 此，壓力均衡期間應擰緊軸頂部的手輪 或類似裝置?？梢酝ㄟ^慢慢擰出填料使 壓力均衡。 移出填料（圖7） 現在可以移出填料。 拆除閥門 請勿在閥門處于壓力下時移除閥蓋。 - 檢查 O 型環（圖9，位置 A）是否受到 損壞 - 檢查閥桿是否有刮傷或撞擊痕跡 - 如果特氟龍閥閥板受損，必須更換整個閥 錐總成 - DN10-40：擰松閥芯接口（圖11），以便 能夠更換閥芯。

更換閥芯（圖10）

使用內六角扳手?jǐn)Q松閥芯螺釘（位置 B）。 （丹佛斯工業制冷墊圈套裝中包括六角 扳手）。 REG 15-40........................................ 2.0毫米 A/F REG 50-65........................................ 2.5毫米 A/F 移除滾珠（位置 C）。 圖10位置 C 中的滾珠數量: REG 15-20......................................................10個 REG 25-65......................................................14個 現在可以取出閥芯。將新的閥芯放在閥 桿上，并將盤簧（位置D）放在閥桿和 閥芯之間。按下盤簧并更換滾珠（位置 C）。最后緊固閥芯螺釘，螺釘上需涂螺 紋緊固膠 Loctite No. 648，來保證螺釘正 確地緊固。 裝配 在組裝閥門之前應清除閥體上的所有異 物。在閥體內被更換之前，檢查閥芯是否 已經向閥蓋方向擰回（圖4）。 緊固 使用扭矩扳手?jǐn)Q緊螺帽，并達到表中規 定的數值（圖4）。使用扭矩扳手?jǐn)Q緊 填料，并達到表中規定的數值（圖8）。 請使用丹佛斯原廠的配件（填料函、O型 圈和墊片）進行更換。更換備件請?zhí)崆按_ 認新備件的材質是否適用于相關制冷劑。 如有任何疑問，請聯系丹佛斯當?shù)剞k 事處。
