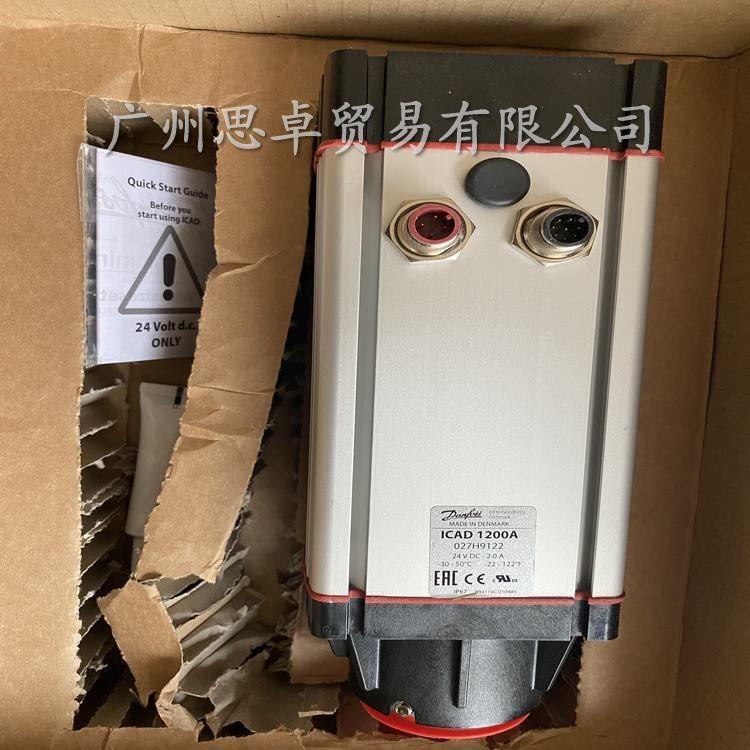

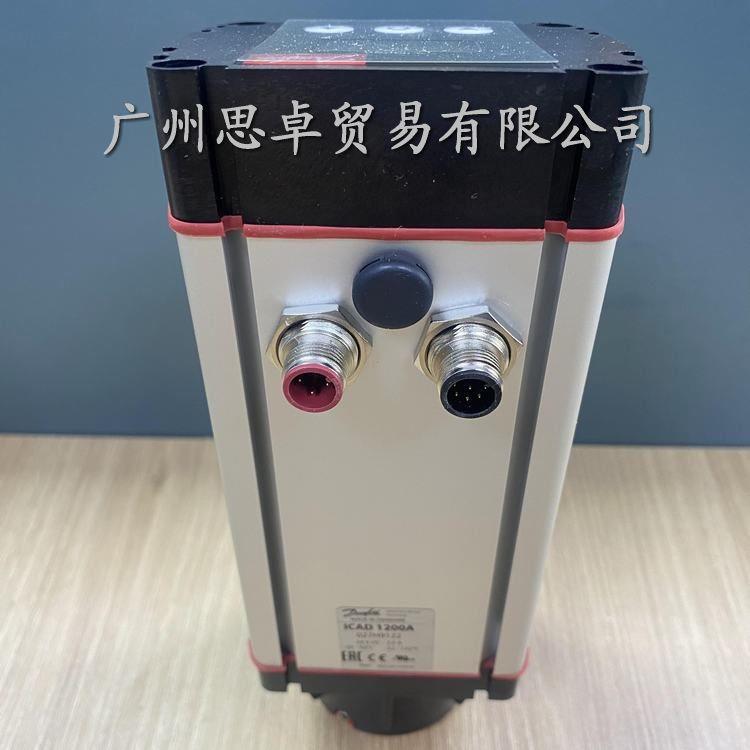

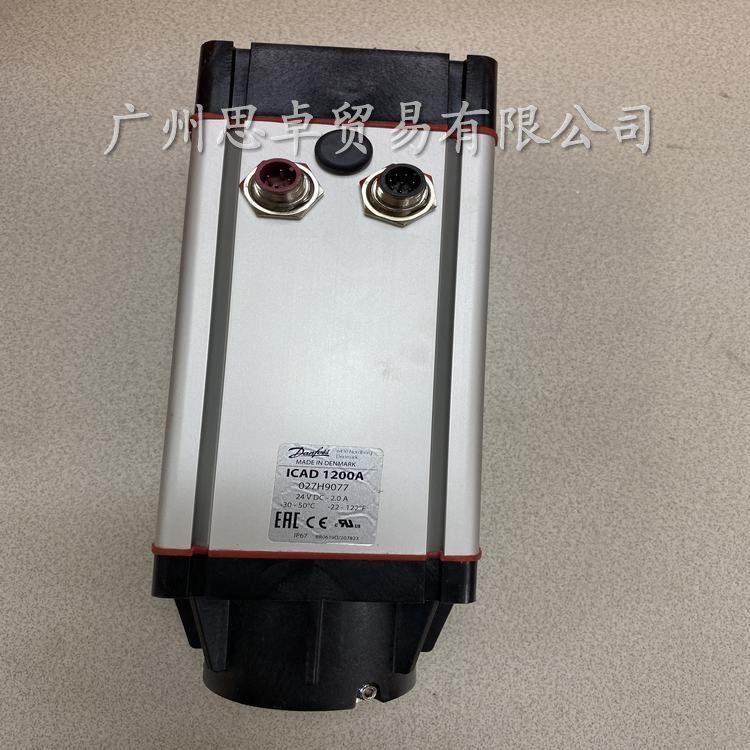

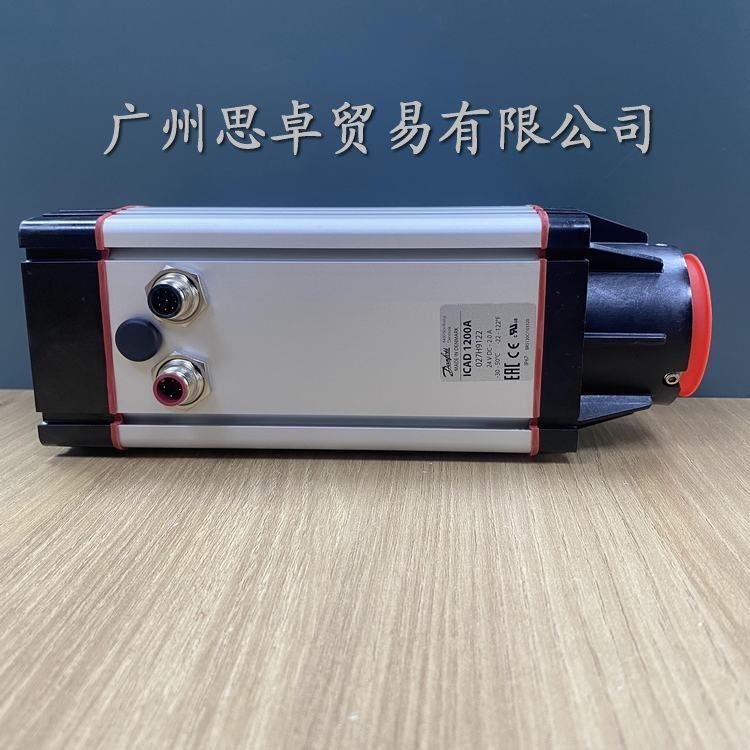

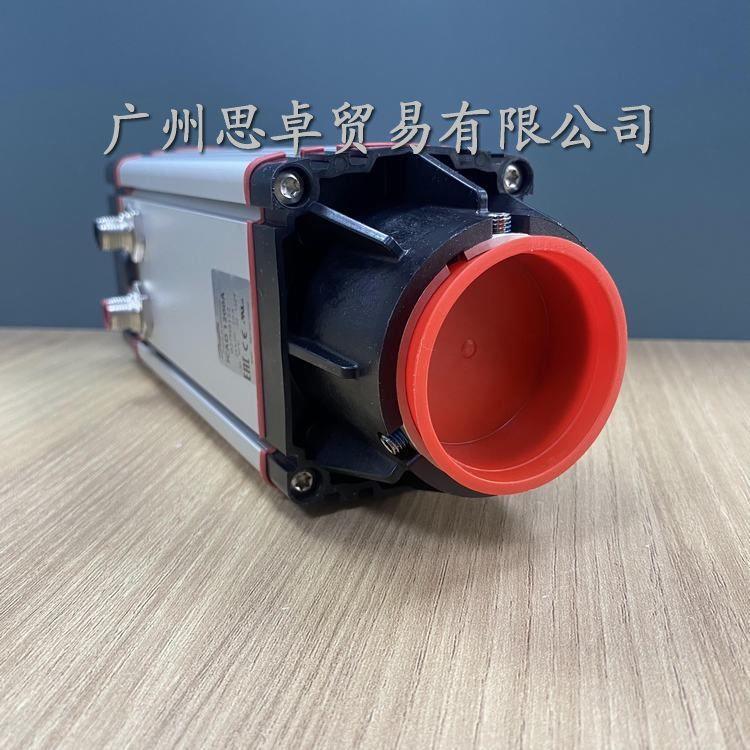

丹佛斯原裝ICAD1200A-027H9122電動閥執行器的產品描述

特點

■ 設計專門應用于工業制冷系統。

■ 應用了領先的高速步進馬達技術。

■ 七段 LCD顯示屏和三個編程按鍵。

■ 閥的開度可以在 LCD顯示器上直接讀取。

■ 可以在驅動器上輕松的設定不同的應用 (如改 變驅動器的速度，開關，斷電安全保護和閥 門調節方式等 )

■ 全開到全關的時間 : 根據不同的閥門從 3~45秒。

■ 可以連續調節或開關調節。

■ 在運行時可以選擇多種閥門開關速度。

■ 可查看歷史報警。

■ 密碼保護

■ 控制信號輸入 : 4-20 mA, 0-20 mA, 0-10 V, 2-10 V 一個或兩個數字輸入

■ 位置反饋 : 0-20 mA, 4-20 mA(ICM)

■ 三位開關反饋。

■ 步長 : 20微米 /步 (0.02mm每步 )

■ 總步長 : 25 ~1000步根據不同的型號

■ 自動校準，中性區

■ 如果出現非正常斷電的情況，可以有多種安 全模式選擇。當斷電時，ICM可以設置成 : 關閉 ICM； 打開 ICM； 停在當前位置； ICM運行到預先設定的開度。

■ 密封型磁力電動機

■ 防護等級 : IP67 ~NEMA 6

■ 認證 : CE，UL，CRN

■ ICAD1200A確保反饋準確的閥門位置

功能

ICAD的設計是基于數字步進電機技術并結合了 先進的 MMI(人機界面 )，可以提供優秀的高度 靈活性。 ICAD可以連續顯示實際安裝的 ICM電動閥的開 度 (0-100%)。包括以下的許多參數都可以設置： ■ 調節，開 /關操作或中性區 /3點控制 ■ 模擬量輸入 0-20mA或 4-20mA 0-10V或 2-10V ■ 數字輸入 ICAD能設置成一位或兩位數字輸入 當使用一位數字輸入，0-10V不能同時使用。 當使用兩位數字輸入在中性區 /3點控制中， 模擬量輸入 (0/2-10V, 0/4-20mA)和模擬量輸出 (0/4-20mA)都不能使用。 ■ 模擬量輸出 0-20mA或 4-20mA ■ 自動或手動控制 ■ 改變 ICM閥的速度 ■ 自動校準 ■ 多種安全實效設置選擇在斷電情況下可以通過先進的菜單系統調整參數來滿足需要 的功能。維修時，所有的輸入和輸出信號都可以從 ICAD 顯示屏中調出。 密碼保護已經與輸入正確 ICM閥的參數關聯， 以避免無意或非授權操作。 ICAD可以管理和顯示不同的警報。如果檢查出 警報，屏幕上會交替顯示：實際警報和 ICM閥 開度。如果同時出現不止一個警報，將顯示高 優先級的警報。 警報消失后，所有的警報會自動重置。 可以追述之前的警報用于維修。 任何活躍的警報都會觸發通常數字警報輸出。 警報消失后，所有的警報會自動重置。 ICAD提供兩位數字輸出信號用于第三方控制設 備 (例如 PLC)來顯示 ICM閥全開或全關。 全封閉的磁電機耦合使得分開 ICAD和 ICM閥非 常容易。
