丹佛斯產CVPP-CVC-CVE-CVQ恒壓導閥的產品簡介

丹佛斯導閥系列包括CVP(LP)和CVP(HP)恒壓導閥，CVPP(LP)系列和CVPP(HP)系列差壓 導閥，有外接參考壓力的CVC系列壓力導閥和CVQ系列電子控制溫度導閥。各導閥在 其特定功能范圍內均可為系統作出蕞優的控制精度。

丹佛斯導閥系列可為您帶來：

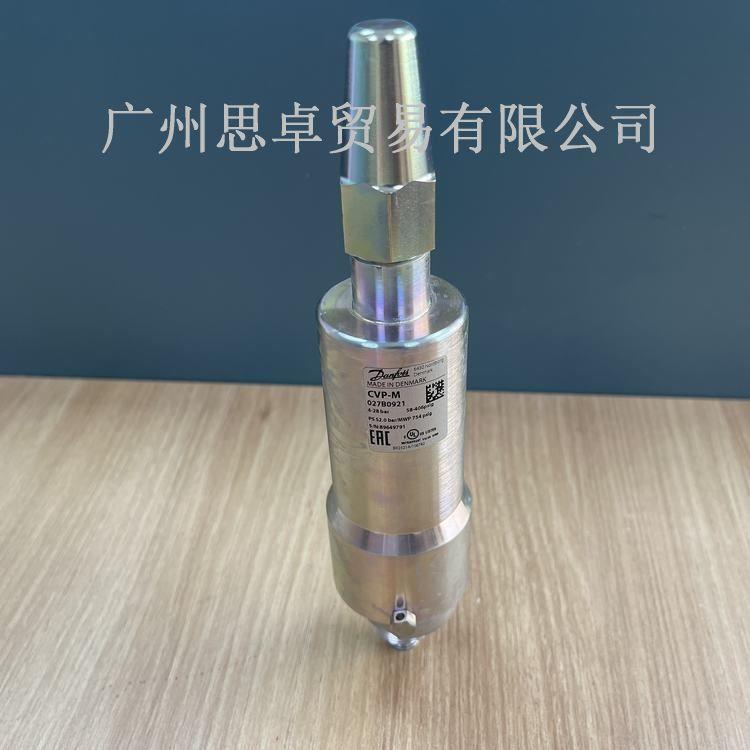

? CVP恒壓導閥，有低壓、高壓和超高壓兩種型式，可用于保持ICS主閥進口壓力恒定 ? CVC是壓力控制的導閥，可用于結合PMC主閥用做熱氣旁通的能量調節 ? CVQ是電子控制恒壓導閥，可用于維持主閥進口側壓力恒定，并且可精確控制空冷器或液冷氣 的介質溫度 ? 可直接旋擰于主閥上，無需焊接連接或單獨的導管連接 ? 數個導閥通過串聯或并聯于同一個主閥上可以實現多種調節功能 ? 高精度的壓力和溫度控制

主要技術參數： ? 制冷劑：適用于各種非可燃性制冷劑（包括氨）及無腐蝕性氣體/液體介質 ? 溫度范圍：–50℃/+120℃(–58/+176℉)（除CVQ系列電子控制恒壓導閥） ? 蕞大工作壓力：CVP(LP): 17 bar CVP(HP): 28 bar CVPP(LP): 17 bar CVPP(HP): 28 bar CVP(XP): 52 bar CVC(LP): 17 bar CVC(HP): 28 bar CVQ: 17 bar

安裝

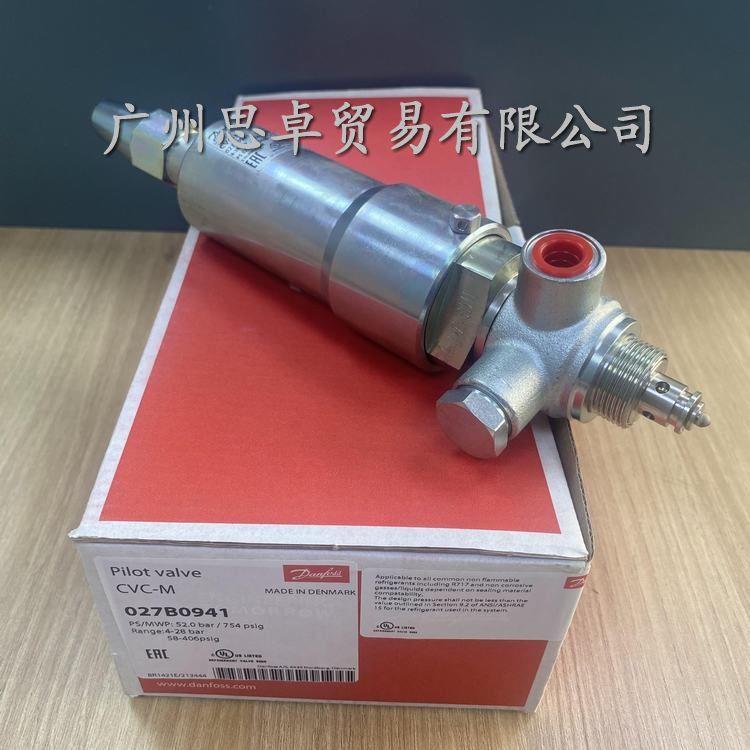

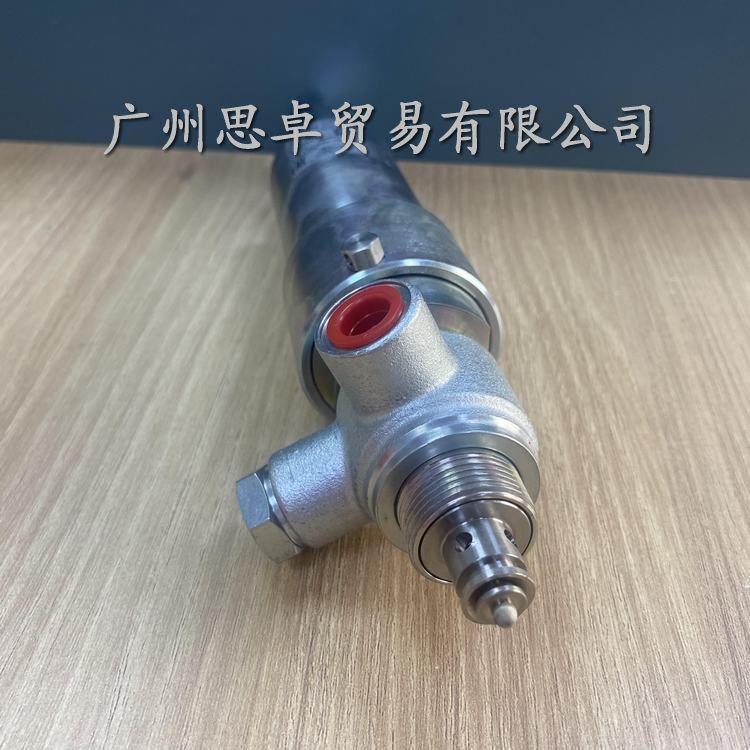

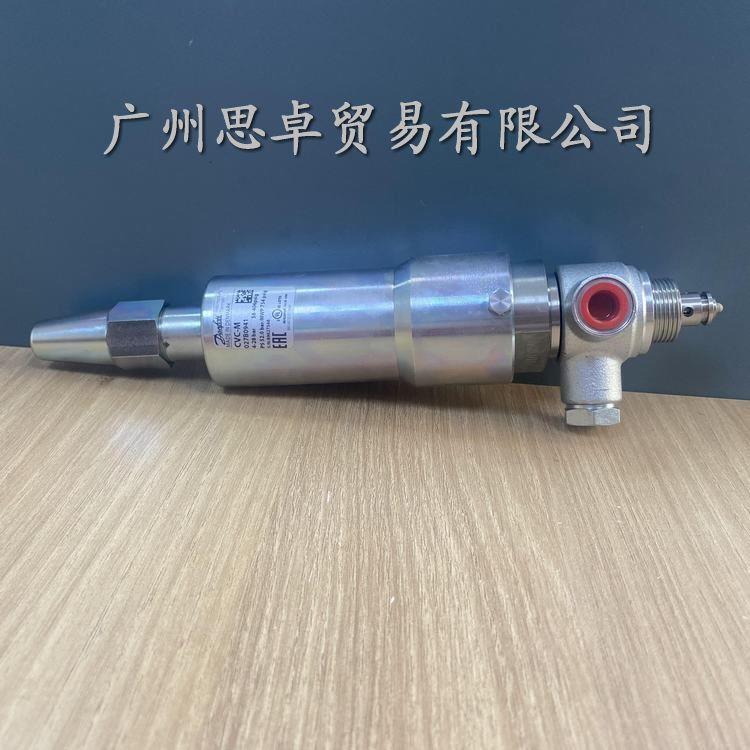

CVC導閥安裝于ICS/PMC主閥的頂部，見 圖5和圖7。檢查墊片（81）和O型圈（82 和104）安裝位置正確。O型圈（82）安 裝時必須涂冷凍機油（圖1） 注意：如果O型圈（82）泄露或漏裝，主 閥將會開啟。 Banjo接頭(103)可能會轉動。所以需用 32mm的扳手緊固它，力矩為50 Nm。 Banjo接頭有兩個同樣的接口。 一個接口作為信號通道，如圖3所示。CVC 的壓力信號通道必須連接在被調節壓力管 路上，例如，當我們需要調整活塞壓縮機 曲軸箱內壓力時，我們可以直接將信號通 道連接在壓縮機的前面。 必須保證信號通道通暢，不被堵塞。 另外一個接口連接壓力表，用于設定CVC 閥時。壓力計測量的是Ps。壓力表和連接 口通過螺紋連接，此時請去除盲塞（44）， 詳見圖2和圖3及附件說明。 如果只用其中一個接口，那么另外一個接 口必須用盲塞（44）堵上。 CVC也可安裝在CVH的閥座中，當作一個 獨立的導閥或獨立的閥使用，見圖4 。 如果CVC-CVH 用作獨立的導閥，那么它 必須安裝在流體直接流向主閥的導閥管 道上。 設定 導閥在壓力信號管路上Ps下降時開啟。 順時針旋轉調節桿（112）開啟壓力旋轉 一圈，開啟壓力改變約1.5 bar，反之亦 然。（僅供參考，可能有在偏差） 粗調 逆時針旋轉調節桿（112）至終止位置。 然后順時針旋轉調節桿，根據所需開啟壓 力調節旋轉圈數。 細調 通過壓力表設定。 維護保養 CVC閥上的泄流孔（108）可通過壓縮空氣 來進行清洗。旋出CVC導閥，從Banjo接頭 (103)中取出調節零件，然后順時針旋轉調 節桿直至導閥全開，再從工作時流體流向 的反方向通過泄流孔向閥體里吹入壓縮空 氣。檢查O型圈（82和104）的氣密性，如 有必要需更換。 備件 見備件目錄 附件 壓力表接頭 氟利昂制冷劑:自鎖閥納子口接頭（圖2） 物料號：027B2041; 氨制冷劑: 6.5 / 10 mm 焊接接頭(圖3) 物料號： 027B2035. CHV 導閥閥體 參見主樣本
