丹佛斯產ICS100A-125-027H7121伺服恒壓閥的安裝方法

安裝

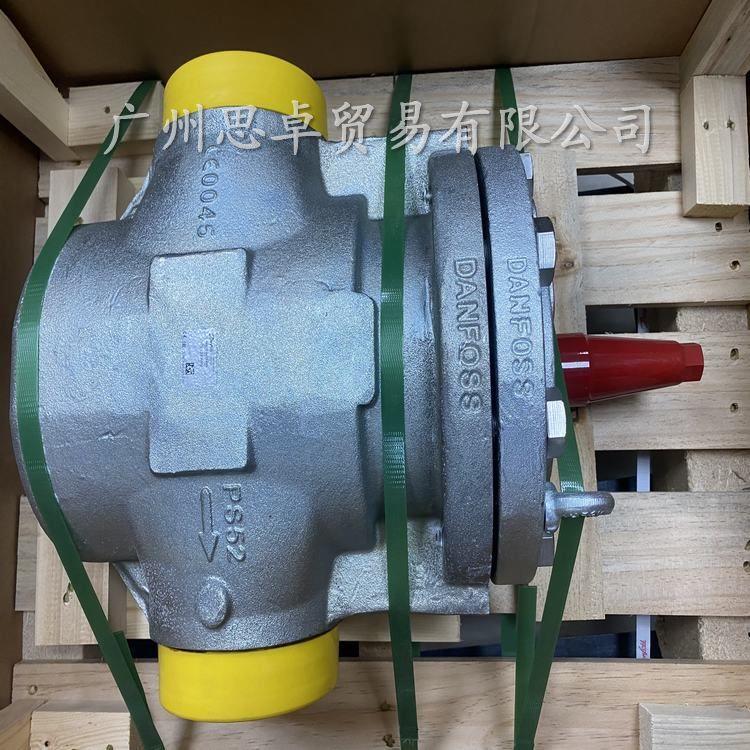

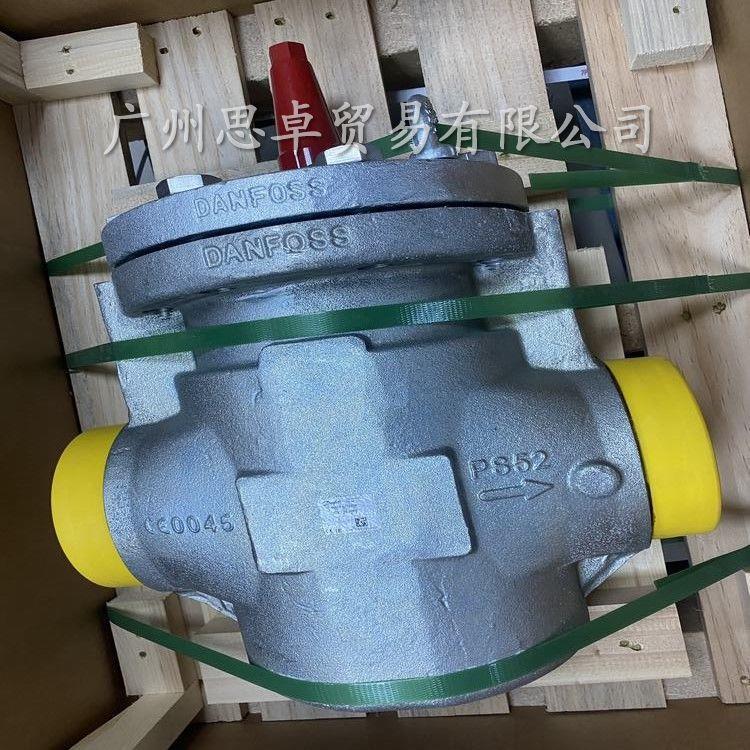

安裝ICS伺服主閥時，需保證閥桿垂直向 上（圖1）。 ICS伺服主閥必須按照閥體上箭頭指示的 流動方向安裝。閥門端蓋向上（圖2）。 端蓋可以在閥體上旋轉4個90°方向安裝 而不影響閥門功能。 ICS伺服主閥上有手動操作桿，可以手動 控制閥門啟閉。手動操作桿可以在壓差 為10 bar g (154 psi g)下開啟ICS 100-150閥 門。如使用外接導閥，則導閥需要連接在 主管路的上部，以防止系統中的污物和油 進入導閥管路。 若ICS在供液管路上作電磁閥來控制通斷， 則不能引入外接控制壓力，以避免產生液 擊現象。 ICS伺服主閥的設計可以承受很高的內部 壓力。盡管如此，管路系統的設計也必 須避免有存液彎，防止系統出現因熱膨脹 導致的過高壓力而損壞管路。管路的設計 應考慮對系統中出現瞬時“液擊”現象的 有效防護。

焊接（圖3、圖4和圖5）

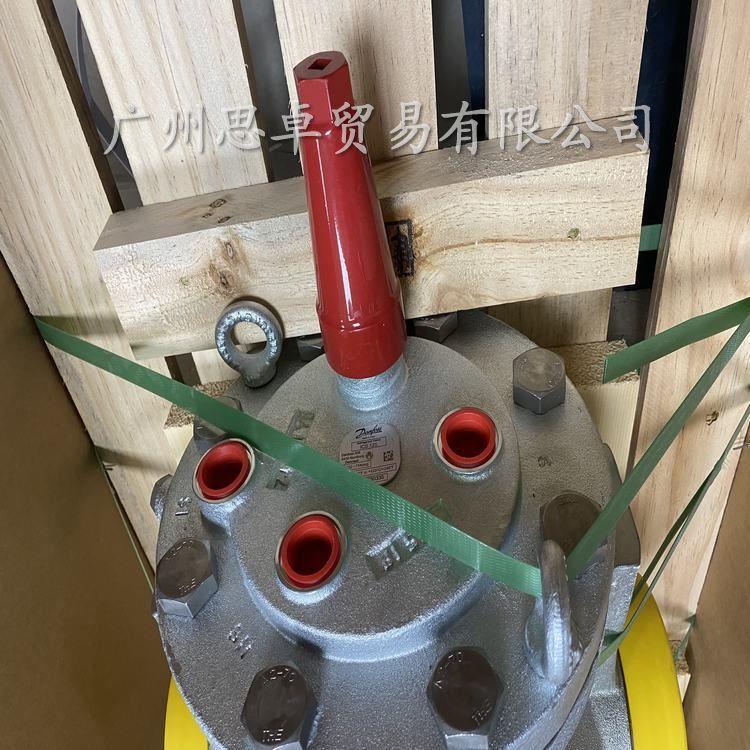

在焊接方法正確，并確保沒有焊渣進入閥 門時，可以進行閥門整體焊接。 可以使用一個M10的螺栓或頂蓋上的吊耳 （圖4，位置7）來取出功能模塊。螺栓孔 若被異物堵塞則需要進行清理。 ICS或ICM閥體內部表面和焊接 點處都采用了抗腐蝕處理工藝。 為了維護抗腐蝕的有效性，務必確保閥 體在焊接或銅焊過程前已移除。 如果功能模塊拆卸后要放置一段時間， 請確保其在拆卸后裝入聚乙烯袋中或在 其表面進行防銹處理（如冷凍機油或防 銹油）。 焊接過程中，需要保證焊料和焊接方法適 用于閥體的材質，選擇合適的焊料和正確 的焊接方法。焊接后閥體內需要認真清 理，確保安裝前焊渣已清理干凈。 為避免焊渣及污垢進入閥體和功能模塊。 裝配完成后請一定確保ICS伺服主閥內部不 受外部附加應力。 嚴禁ICS伺服主閥在系統安裝時將出口不加 保護直接向大氣開放，這可能導致嚴重的 事故。如果一定需要安裝在沒有管路的閥 門出口位置，請將閥門出口用管路和系統 連接，或用焊接盲板將閥門出口封死以保 證系統安全。 裝配 裝配前請清理管道和閥體內的焊渣及污 垢。在更換功能模塊之前請先檢查O型圈 是否完好。如有條件，輔助添加潤滑油 來確保模塊平滑插入并保護O型圈。請檢 查頂部的墊圈是否完好。若墊圈的已損壞 或變形，必須進行更換。

緊固（圖6）

使用力矩扳手緊固端蓋，緊固力矩如圖 表所示。

顏色和標示

ICS閥門已在出廠前進行了鍍鋅鉻防銹處 理。然而此處理沒有覆蓋到閥門的焊接連 接部分。如果需要做進一步防腐蝕保護， 可以為閥門噴漆處理。 閥門的精確標識位于閥門端蓋的信息識別 （ID）牌上。 閥門在安裝和組裝之后，必須涂上一種合 適的保護涂層來防止外表面腐蝕。 建議在重新噴漆時，做好對信息識別 （ID）牌的保護。
